Cremagliera per cancelli scorrevoli autoportanti Plastica L1000X20 fino a 800 kg

Vai al Feedback del prodotto

Cremagliera in materiale plastico con anima in acciaio, lunghezza 1020 mm, modulo dente 4. Compatibile con motoriduttori FAAC, CAME, NICE, BFT. Viti autofilettanti incluse.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 6,89 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 121 #121

  • Materiale Plastica

Descrizione

Cremagliera in plastica · modulo 4

Lunghezza 1018 mm, larghezza 20 mm, modulo 4, attacchi di fissaggio: 6 pz., per cancelli scorrevoli di peso fino a 800 kg

4modulo dentatura
1018 mmlunghezza
20 mmlarghezza
do 800 kgportata

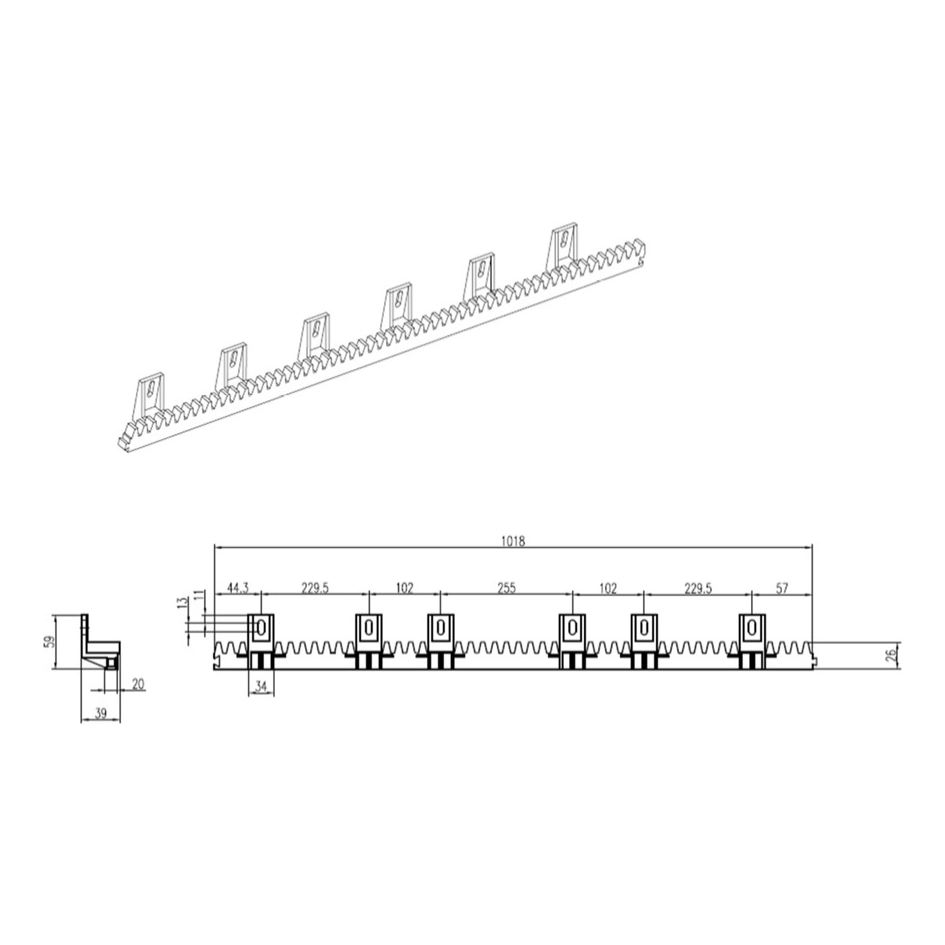

Disegno quotato della cremagliera in plastica: L = 1018 mm, b = 20 mm, modulo 4
Apri il disegno quotato a grandezza intera
Disegno illustrativo: vista della cremagliera con gli attacchi, dettaglio dell'estremità con attacco e sezione dell'attacco. Dimensioni secondo il disegno e i dati del produttore.

Scelta rapida

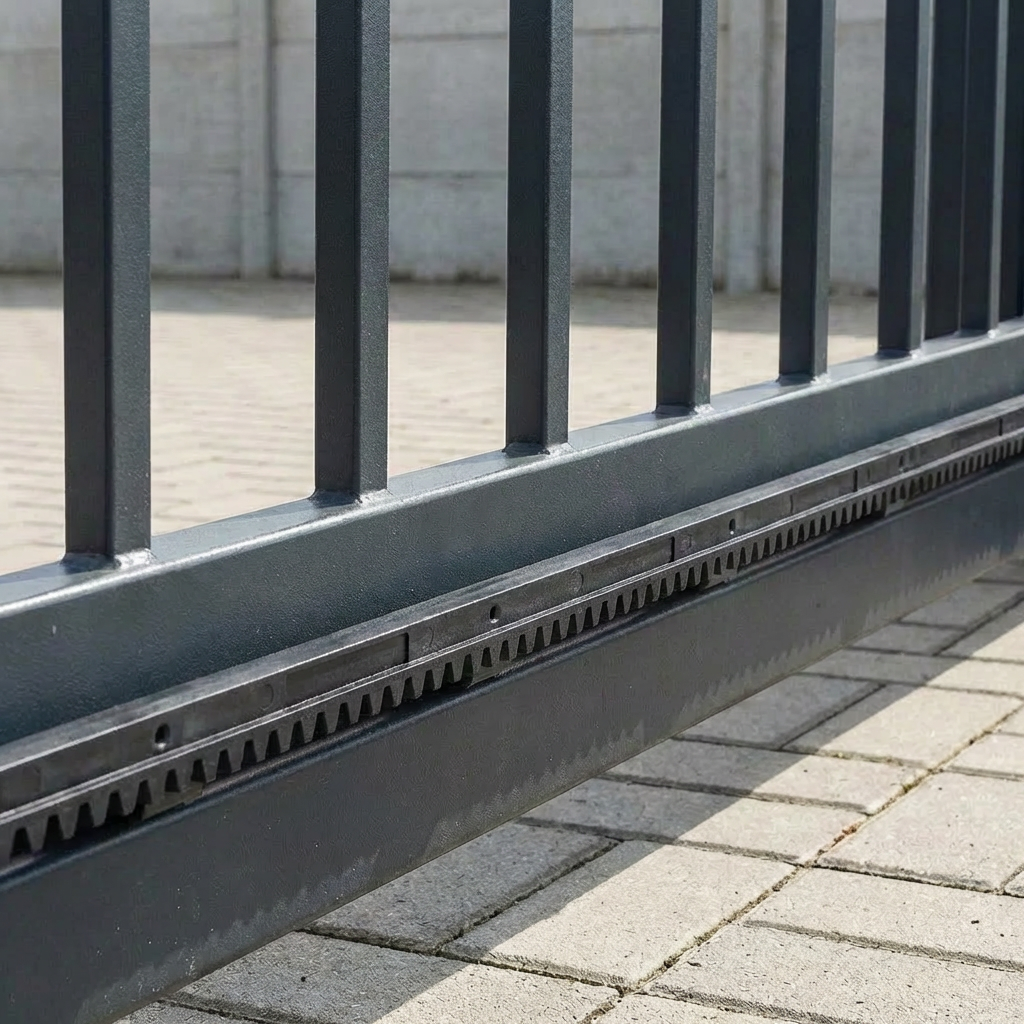

ImpiegoCremagliera per l'automazione del cancello scorrevole – trasmette il movimento dal pignone del motore all'anta
SceltaPer motori con pignone modulo 4; cancelli di peso fino a 800 kg
CondizioniIl corpo in materiale plastico non si corrode e non richiede lubrificazione; l'anima in acciaio irrigidisce la cremagliera per tutta la sua lunghezza.

Informazioni sul prodotto

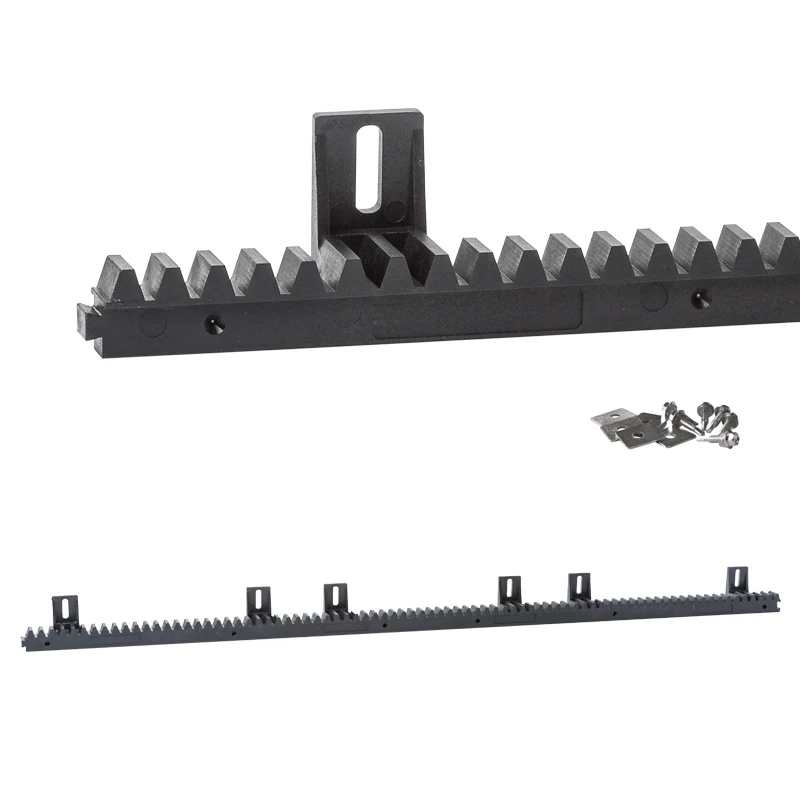

La cremagliera in plastica con anima in acciaio si accoppia al pignone del motore del cancello scorrevole. Il corpo in plastica garantisce un funzionamento più silenzioso rispetto a una cremagliera in acciaio, mentre l'anima in acciaio lungo tutta la cremagliera ne assicura la rigidità.

La cremagliera ha una lunghezza di 1018 mm, una larghezza di 20 mm e modulo 4. Attacchi di fissaggio con fori asolati: 6 pz.; in dotazione viti autoforanti con rondelle.

La cremagliera supporta cancelli di peso fino a 800 kg ed è compatibile con motori dotati di pignone modulo 4. La massa della cremagliera è di 1,4 kg.

Dimensioni

Modulo della dentatura4
Lunghezza1018 mm
Larghezza20 mm
Altezza della cremagliera (fino alla cresta dei denti)26 mm
Altezza con attacco59 mm
Attacchi di fissaggio6
Portatado 800 kg
Massa1,4 kg
Dimensioni secondo il disegno e i dati del produttore; posizione degli attacchi secondo il disegno o le foto, anima in acciaio rappresentata a scopo illustrativo.

Materiale e rivestimento

Materialemateriale plastico con anima in acciaio

Unità di vendita

Unità di vendita1 pz.
Massa unitaria1,4 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica il modulo del pignone del motore – la cremagliera ha modulo 4.
  • ✓Affianca le cremagliere successive testa a testa, mantenendo la continuità del passo della dentatura.
  • ✓Fissa gli attacchi all'anta del cancello con le viti autoforanti e le rondelle; i fori asolati consentono di regolare l'altezza della cremagliera rispetto al pignone.

Importante

La cremagliera supporta cancelli di peso fino a 800 kg. Per un'anta più pesante, scegli una cremagliera con portata maggiore.
