Cremagliera in acciaio per cancelli scorrevoli autoportanti L1000X8

Vai al Feedback del prodotto

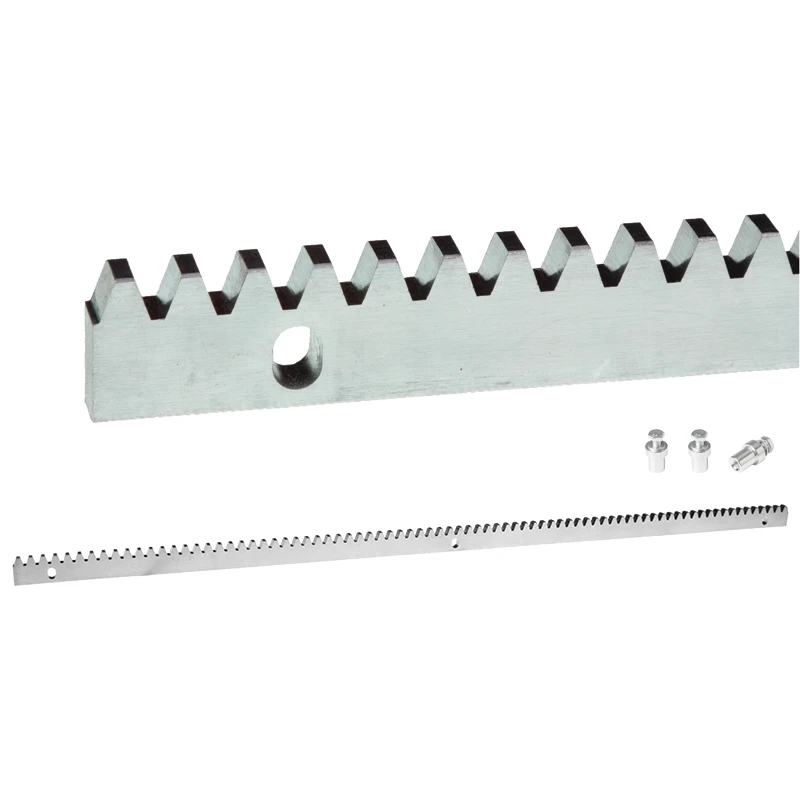

Cremagliera in acciaio 1000 mm per cancelli scorrevoli autoportanti con modulo dente 4, realizzata in acciaio zincato. In dotazione tre bussole M8 e fori di livellamento. Peso 1,7 kg.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 4,60 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 121 #121

  • Materiale Acciaio

Descrizione

Cremagliera per cancelli scorrevoli · modulo 4 · 1000 mm

Cremagliera in acciaio 30 × 8 mm, lunga 1000 mm, con dentatura modulo 4, asole e boccole 3 × M8

4modulo dentatura
1000 mmlunghezza
30 × 8 mmaltezza × spessore
zincaturarivestimento

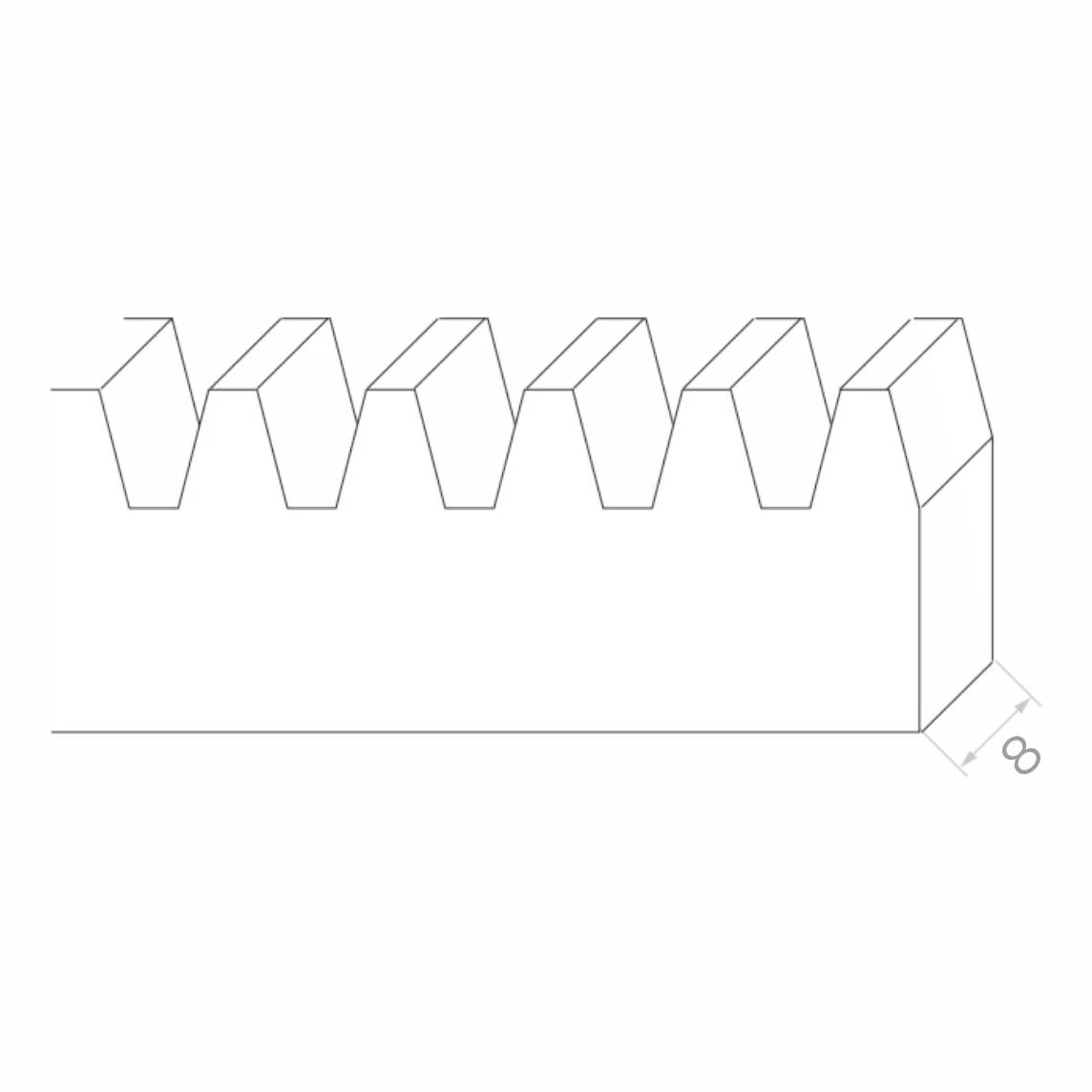

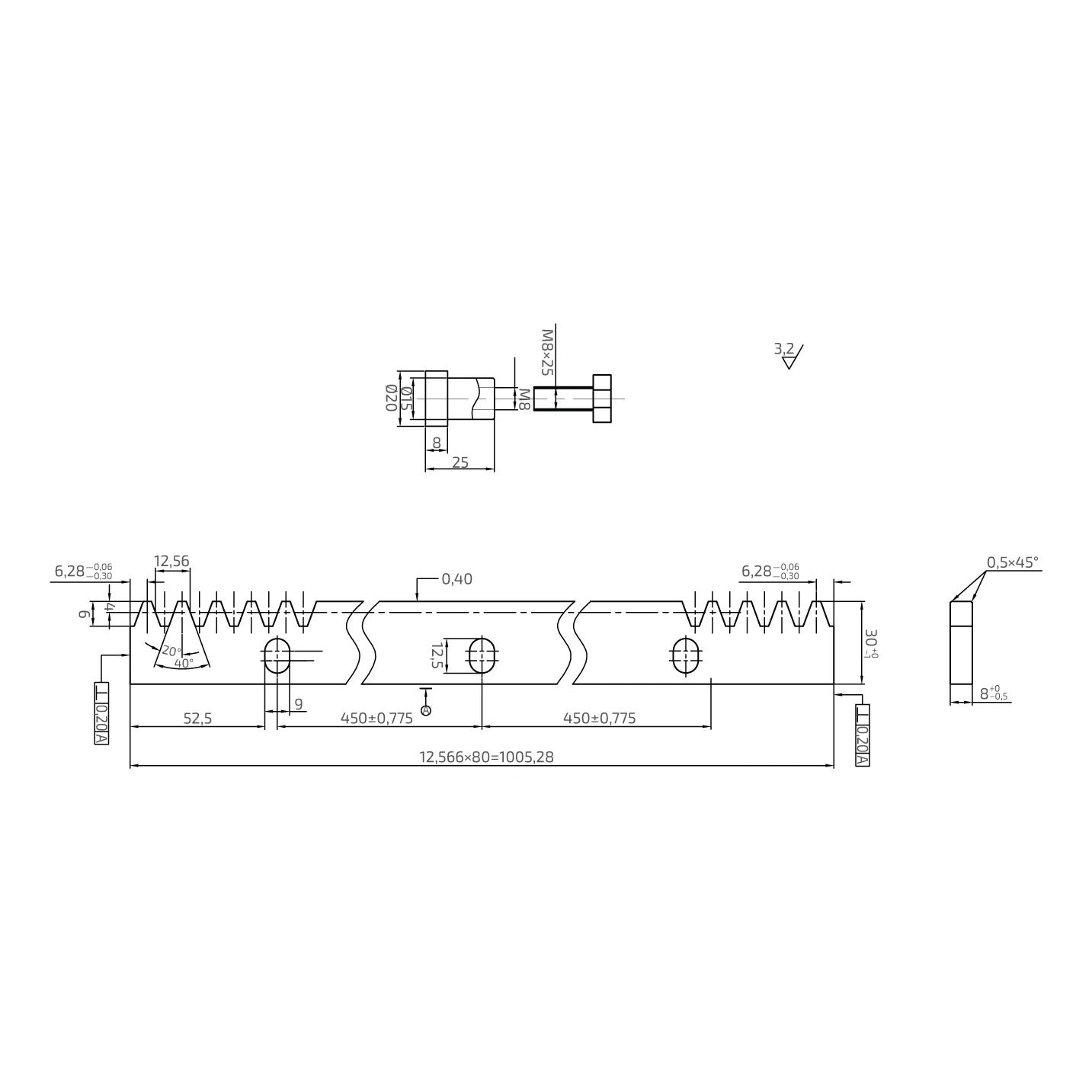

Disegno quotato della cremagliera: lunghezza L = 1000 mm, altezza H = 30 mm, spessore t = 8 mm, modulo m = 4
Apri il disegno quotato a grandezza intera
Disegno indicativo: vista della cremagliera (interrotta) e sezione. Posizione dei fori indicativa.

Scelta rapida

ImpiegoTrasmissione del moto dal pignone del motoriduttore all'anta del cancello scorrevole
SceltaPer motorizzazioni con pignone modulo 4; scegli il numero di cremagliere in base alla lunghezza dell'anta
CondizioniIl rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione

Informazioni sul prodotto

La cremagliera trasmette il moto dal pignone del motoriduttore all'anta del cancello scorrevole. Si avvita lungo l'anta e il pignone della motorizzazione scorre sulla sua dentatura.

La dentatura ha modulo m 4, compatibile con il pignone della motorizzazione dello stesso modulo. La cremagliera ha lunghezza L 1000 mm, altezza inclusa la dentatura H 30 mm e spessore t 8 mm. Il set comprende le boccole 3 × M8.

L'acciaio è zincato (zincatura), il che lo protegge dalla corrosione in condizioni normali. La massa del pezzo è di 1,7 kg.

Dimensioni

Modulo dentatura m4
Lunghezza L1000 mm
Altezza inclusa la dentatura H30 mm
Spessore t8 mm
Boccole di montaggio incluse3 × M8
Dimensioni secondo il disegno del produttore e i dati dell'offerta; L indica la lunghezza nominale.

Materiale e rivestimento

Materialeacciaio
Rivestimentozincatura

Unità di vendita

Unità di vendita1 pz.
Massa unitaria1,7 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica il modulo del pignone della motorizzazione: la cremagliera ha modulo 4.
  • ✓Avvita le cremagliere all'anta mediante le boccole 3 × M8; le asole consentono di mettere in bolla la cremagliera.
  • ✓Nei punti di giunzione tra cremagliere successive mantieni la continuità del passo della dentatura; lascia il gioco tra cremagliera e pignone secondo le istruzioni della motorizzazione.

Importante

I dati dell'offerta non indicano la massa ammissibile del cancello per questa cremagliera. La scelta in base alla massa dell'anta è definita nelle istruzioni della motorizzazione.
