Cremagliera dentata in acciaio L1000x8 con serratura

Vai al Feedback del prodotto

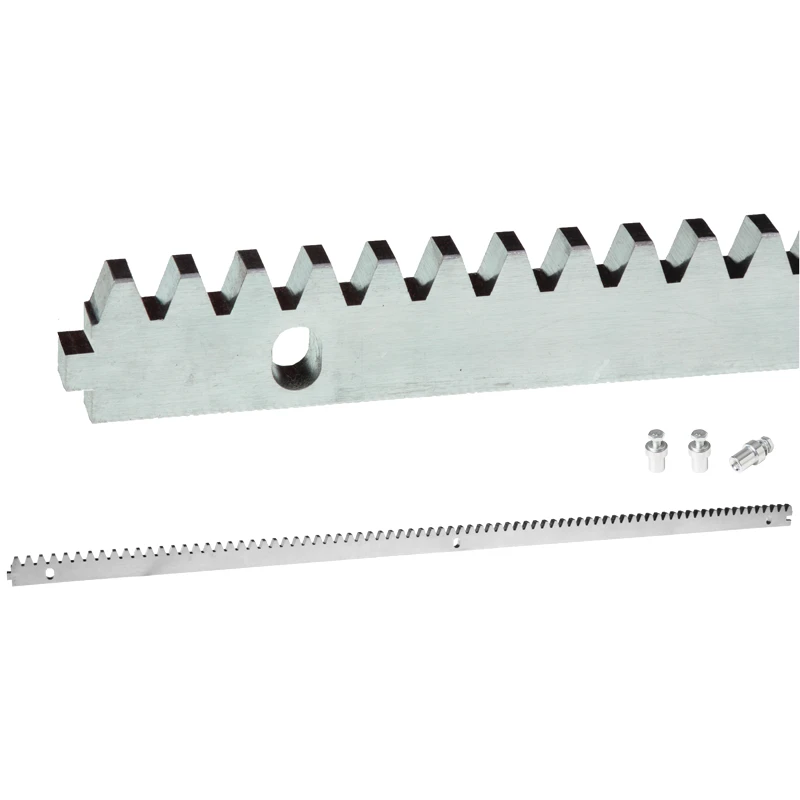

Cremagliera in acciaio con modulo M4, lunghezza 1000 mm, spessore 8 mm, materiale: acciaio zincato galvanicamente. In dotazione serratura di collegamento e 3 boccole di montaggio.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 4,99 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 121 #121

  • Materiale Acciaio

Descrizione

Cremagliera con incastro di giunzione · modulo 4 · 1000 mm

Cremagliera in acciaio di spessore 8 mm e lunghezza 1000 mm, con denti di modulo 4, incastri di giunzione alle estremità e fori asolati

4modulo dentatura
1000 mmlunghezza
8 mmspessore
zincatura elettroliticarivestimento
Disegno quotato della cremagliera: lunghezza L = 1000 mm, spessore t = 8 mm, modulo m = 4
Apri il disegno quotato a grandezza intera
Disegno indicativo: vista interrotta della cremagliera con incastro di giunzione e sezione. L'altezza della cremagliera, l'incastro e la posizione dei fori sono indicativi: il produttore non specifica l'altezza.

Scelta rapida

ImpiegoTrasmissione del moto dal pignone del motoriduttore all'anta del cancello scorrevole
SceltaPer motorizzazioni con pignone di modulo 4; scegli il numero di cremagliere in base alla lunghezza dell'anta
CondizioniIl rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione

Informazioni sul prodotto

La cremagliera trasmette il moto dal pignone del motoriduttore all'anta del cancello scorrevole. Alle estremità presenta incastri di giunzione che allineano i tratti successivi senza giochi.

I denti hanno modulo m 4, compatibile con un pignone della motorizzazione dello stesso modulo. La cremagliera ha lunghezza L 1000 mm e spessore t 8 mm; i fori di montaggio asolati consentono di regolarne l'altezza rispetto al pignone della motorizzazione.

L'acciaio è zincato (zincatura elettrolitica), il che lo protegge dalla corrosione in condizioni normali. Sono incluse le boccole di montaggio (3 szt.); la massa di un pezzo è di 1,751 kg.

Dimensioni

Modulo dentatura m4
Lunghezza L1000 mm
Spessore t8 mm
Boccole di montaggio incluse3 szt.
Dimensioni secondo il disegno del produttore e i dati dell'offerta; L indica la lunghezza nominale. Il produttore non specifica l'altezza della cremagliera.

Materiale e rivestimento

Materialeacciaio
Rivestimentozincatura elettrolitica

Unità di vendita

Unità di vendita1 pz.
Massa unitaria1,751 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica il modulo del pignone della motorizzazione: la cremagliera ha modulo 4.
  • ✓Avvita le cremagliere all'anta utilizzando le boccole in dotazione (3 szt.); i fori asolati consentono di mettere in bolla la cremagliera.
  • ✓Unisci le cremagliere successive tramite gli incastri alle estremità, che mantengono la continuità del passo dei denti; lascia un gioco tra cremagliera e pignone secondo le istruzioni della motorizzazione.

Importante

I dati dell'offerta non specificano la massa ammissibile del cancello per questa cremagliera. La scelta in funzione della massa dell'anta è definita dalle istruzioni della motorizzazione.
