Comunello – set cerniere cancello per saldatura su pendenze, pilastro 50×50, sinistra

Vai al Feedback del prodotto

Comunello set cerniere cancello sinistre per saldatura su pilastro 50×50 mm. Acciaio zincato elettroliticamente. Lunghezza massima anta 3 m, peso 120 kg. Regolazione inclinazione fino a 10°. Dimensioni piastra 110×65 mm, spessore 5 mm.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 225,57 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 7 giorni lavorativi

Caratteristiche del prodotto

[PIM] zawiasy #113

  • Metodo di fissaggio Da murare
  • Materiale Acciaio

Descrizione

Comunello – set cerniere cancello per saldatura su pendenze, pilastro 50×50, sinistra

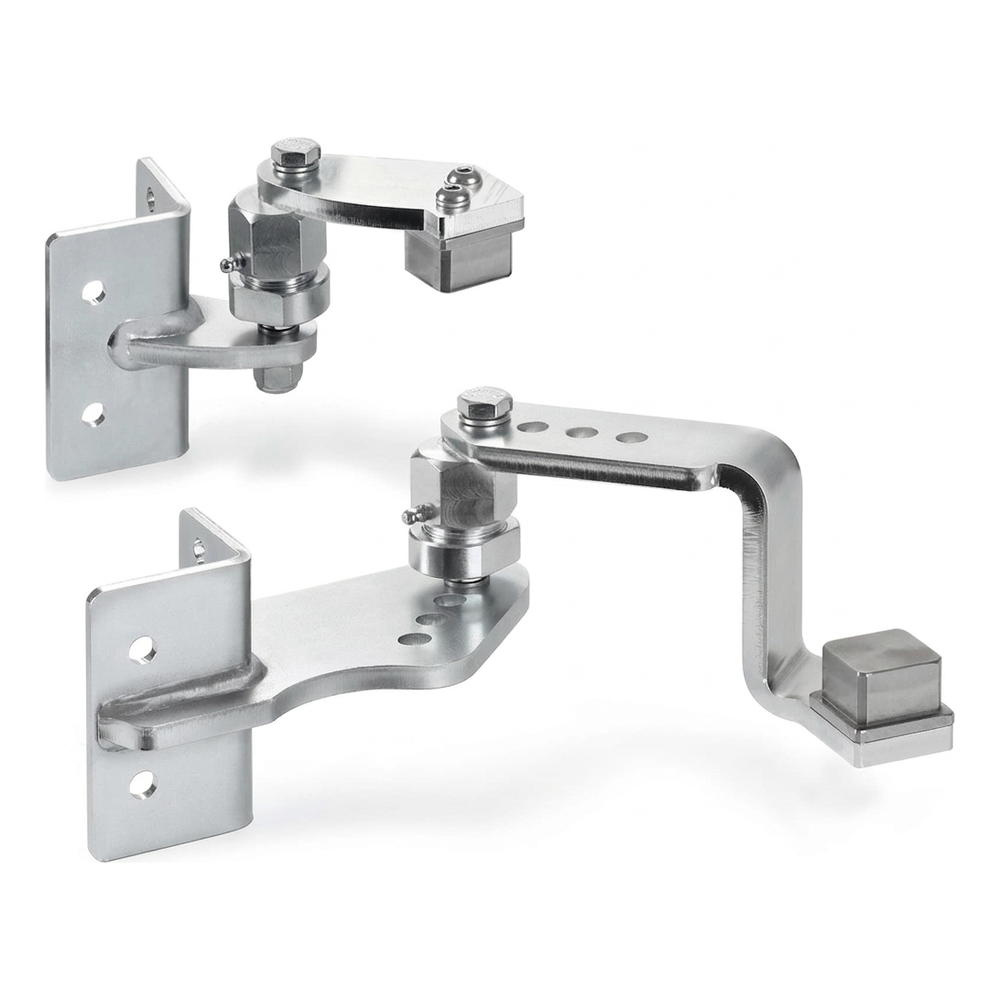

Comunello – kit completo cerniere sinistre per saldatura destinato al montaggio di cancelli a battente su pendii in salita. Il set permette la regolazione precisa della posizione dell'anta grazie alla vite eccentrica che collega la staffa dell'anta al giunto — la rotazione del giunto consente di posizionare l'anta perfettamente in orizzontale e allinearla al pilastro, anche quando il terreno è inclinato.

Comunello – set cerniere cancello per saldatura su pilastro 50×50 mm, versione sinistra
Comunello – set cerniere cancello per saldatura su pilastro 50×50 mm, versione sinistra

Caratteristiche principali del set

  • Lunghezza massima anta: 3 m
  • Peso massimo anta: 120 kg
  • Angolo massimo di sollevamento anta: 10° (~20%)
  • Inclinazione anta regolabile — compensazione delle differenze di livello del terreno
  • Versione: sinistra
  • Materiale: acciaio zincato elettroliticamente — protezione anticorrosiva
  • Montaggio su pilastro: 50×50 mm
  • Destinazione: pilastri in acciaio e calcestruzzo
  • Giunti dotati di ingrassatori — facile lubrificazione senza smontaggio
  • Staffe con 4 fori di montaggio — fissaggio sicuro

Soluzione dedicata alle aziende installatrici che realizzano montaggi di cancelli su vialetti inclinati e terreni irregolari. La vite eccentrica elimina la necessità di ripetute correzioni di posizionamento — una sola rotazione è sufficiente per la regolazione precisa dell'angolo e del livello dell'anta.

Dimensioni e dati di montaggio

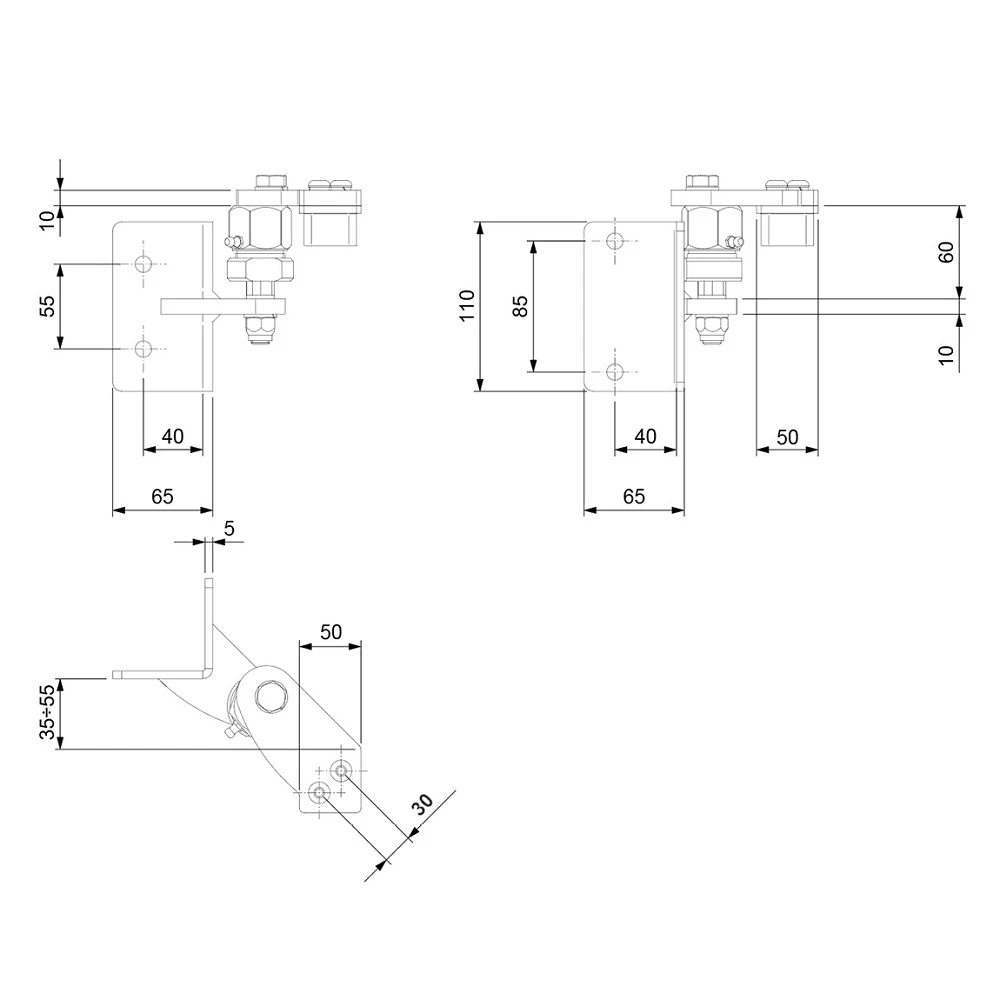

Disegno quotato cerniera inferiore Comunello – vista frontale, laterale e dall
Disegno quotato cerniera inferiore Comunello – vista frontale, laterale e dall'alto

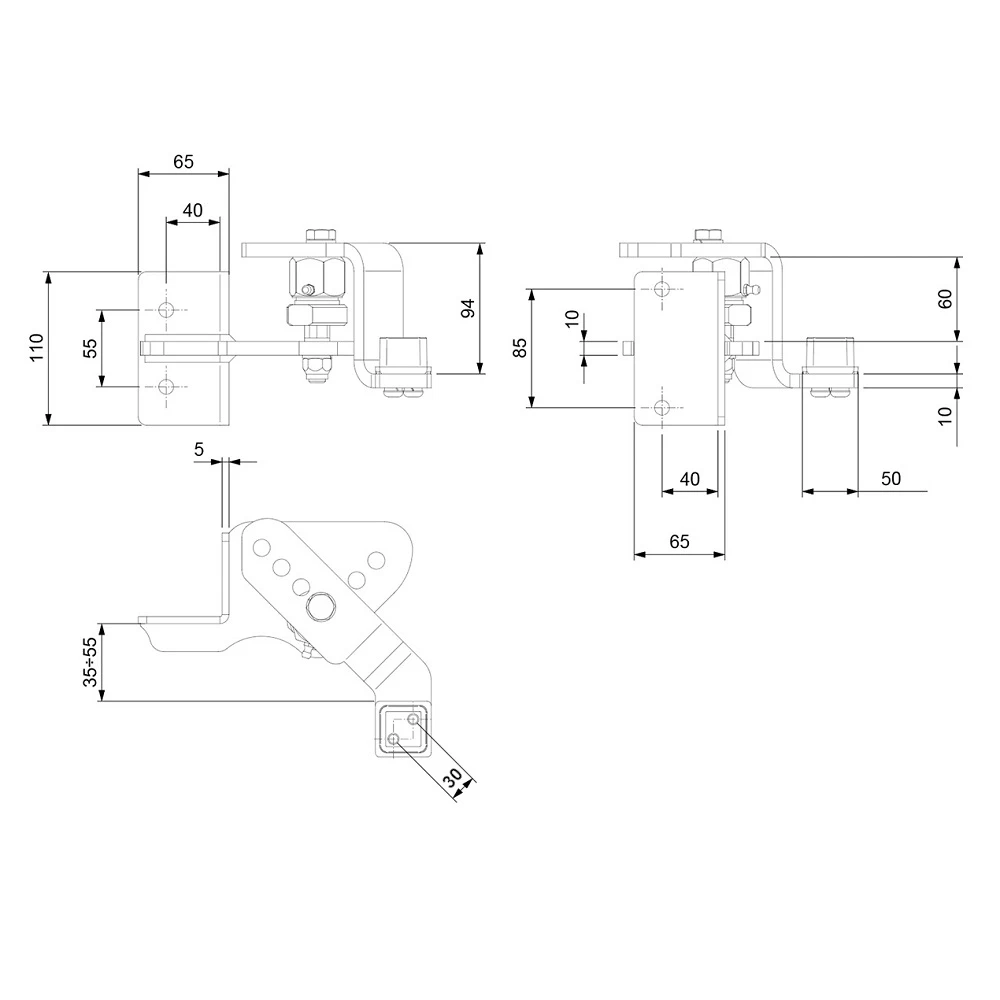

Disegno quotato cerniera superiore Comunello – vista frontale, laterale e dall
Disegno quotato cerniera superiore Comunello – vista frontale, laterale e dall'alto
  • Altezza piastra di montaggio: 110 mm
  • Larghezza piastra di montaggio: 65 mm
  • Interasse fori di montaggio (verticale): 55 mm (staffa) / 85 mm (piastra laterale)
  • Distanza asse fori dal bordo: 40 mm
  • Spessore piastra di montaggio: 5 mm
  • Spessore braccio cerniera: 10 mm
  • Altezza meccanismo cerniera: 94 mm
  • Distanza tra i bracci: 60 mm
  • Larghezza elemento di fissaggio al pilastro: 50 mm
  • Perno quadrato: 30 mm
  • Campo di regolazione distanza: 35–55 mm
  • Lunghezza totale (L): 220 mm
  • Peso del set: 5,8 kg
  • EAN: 8028390517504

Il set cerniere Comunello è una soluzione collaudata per installazioni professionali di cancelli a battente in condizioni di terreno difficili. La zincatura elettrolitica garantisce protezione anticorrosiva duratura, mentre gli ingrassatori assicurano funzionamento senza manutenzione per anni.
