Comunello Albatros Piccolo – sistema di cerniere per cancello pieghevole fino a 4 m / 100 kg
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Comunello Albatros Piccolo – sistema di cerniere per cancello pieghevole fino a 4 m / 100 kg
Comunello Albatros Piccolo è un sistema di cerniere completo e innovativo progettato specificamente per cancelli pieghevoli. Grazie al meccanismo completamente sospeso, il cancello si apre senza binario di guida, eliminando ostacoli sul pavimento e semplificando notevolmente il montaggio. Il sistema garantisce una pieghevole e dispiegamento fluido delle ante del cancello anche in spazi molto limitati — soluzione ideale per proprietà con vialetto stretto o mancanza di spazio per l'apertura completa di un cancello a battente.
Composizione del kit
Il sistema Albatros Piccolo è composto da tre elementi precisamente abbinati che insieme creano un meccanismo affidabile per cancelli pieghevoli:

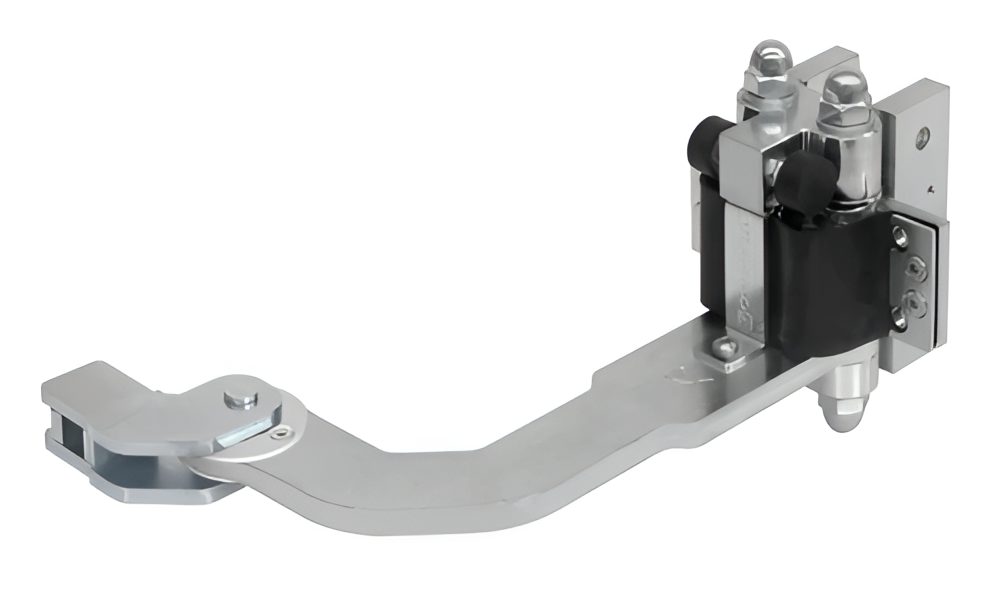

- Cerniera inferiore con trasmissione e braccio — montata nella parte inferiore dell'anta del cancello, responsabile dell'azionamento della piegatura; braccio di trasmissione pieghevole bilaterale che si collega al fondo della prima anta

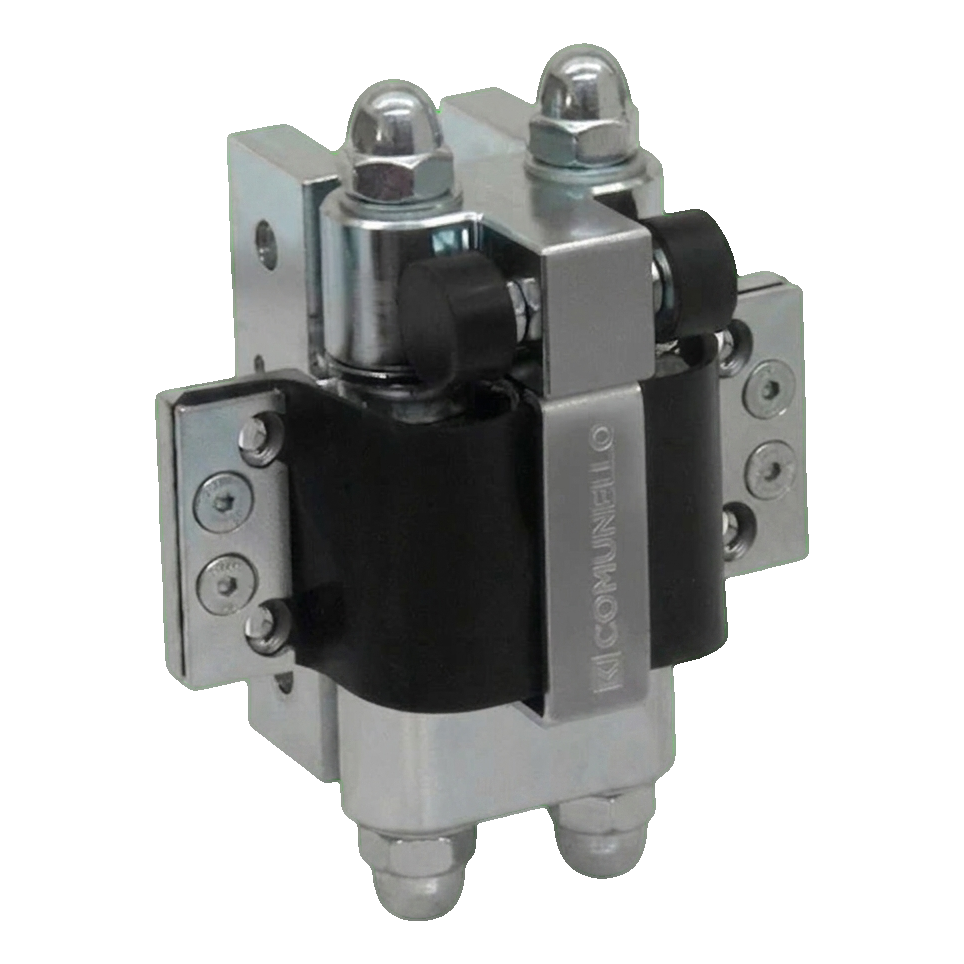

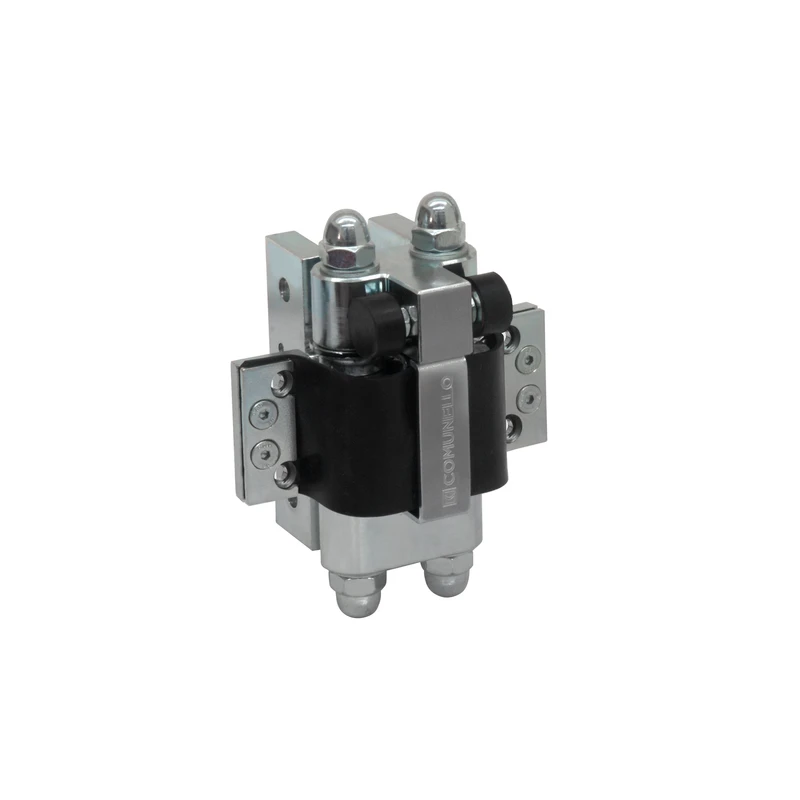

- Cerniera superiore con trasmissione — montata nella parte superiore del cancello presso il montante, sincronizza il movimento di entrambe le ante

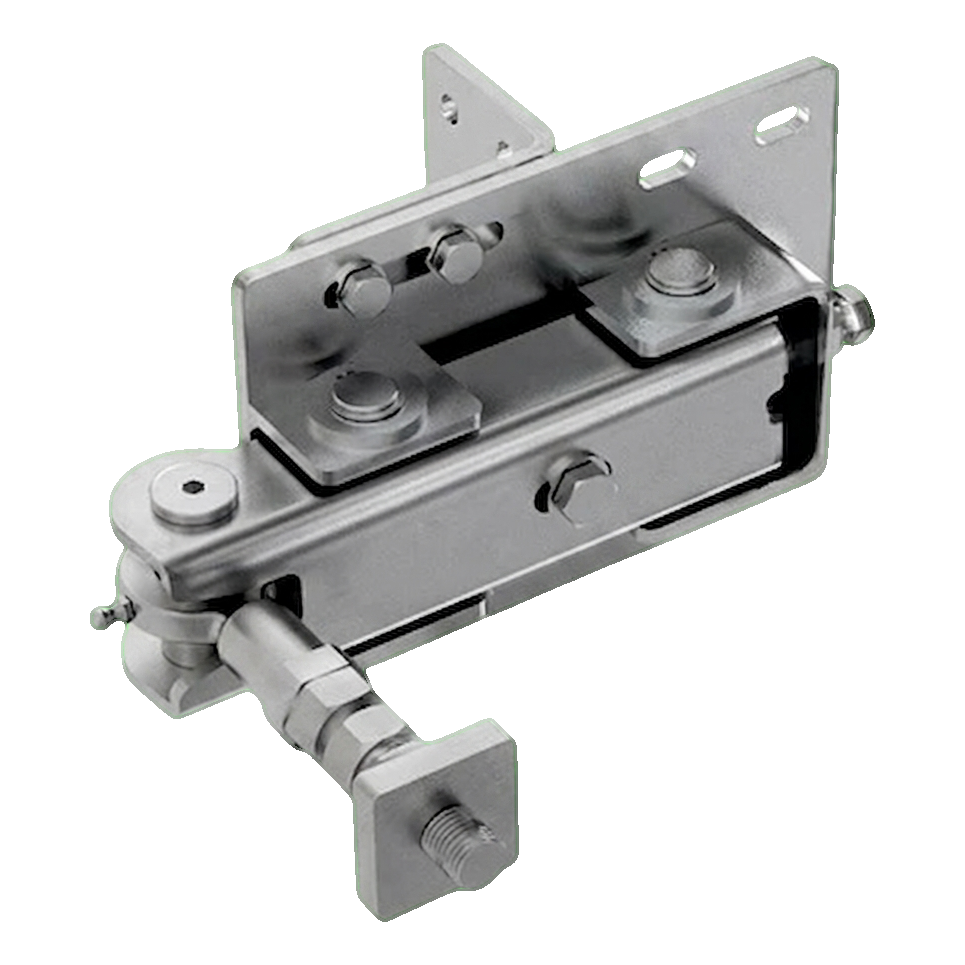

- Supporto regolabile — fissato al palo, consente la regolazione precisa dell'intero sistema dopo il montaggio
Principio di funzionamento e montaggio

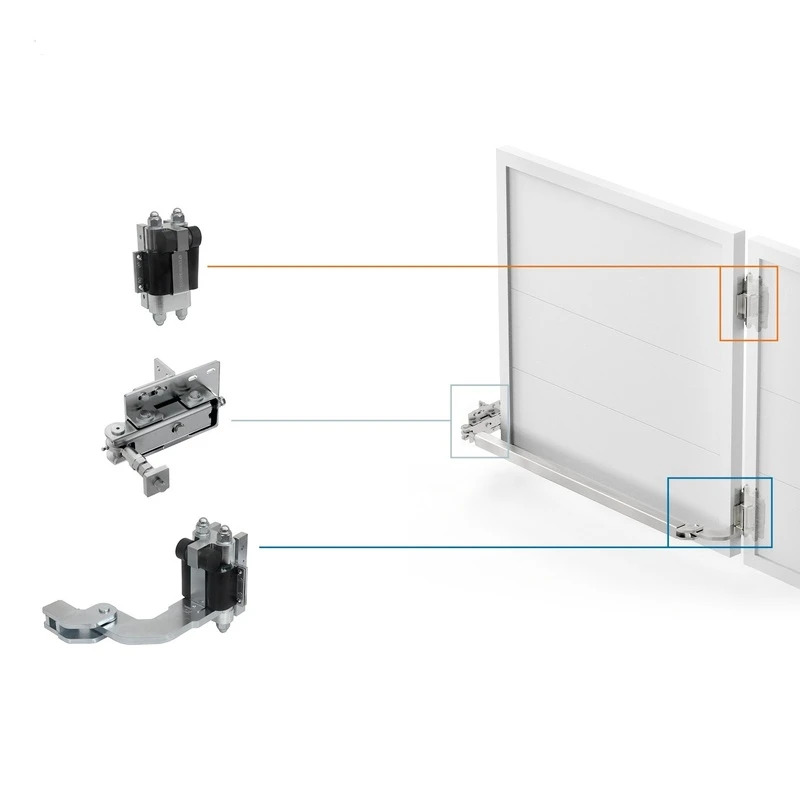

Il sistema è completamente senza binario — il cancello si apre verticalmente senza guide sul pavimento. Il braccio di azionamento pieghevole bilaterale si monta sul fondo della prima anta e si collega alla cerniera inferiore. Dopo aver montato il supporto regolabile sul palo, l'installatore ha la possibilità di correggere precisamente l'impostazione del cancello. L'immagine accanto mostra la disposizione dei singoli elementi del sistema sul cancello — cerniera superiore in cima al palo, supporto regolabile al centro e cerniera inferiore con braccio in basso.
Massima apertura in spazio minimo

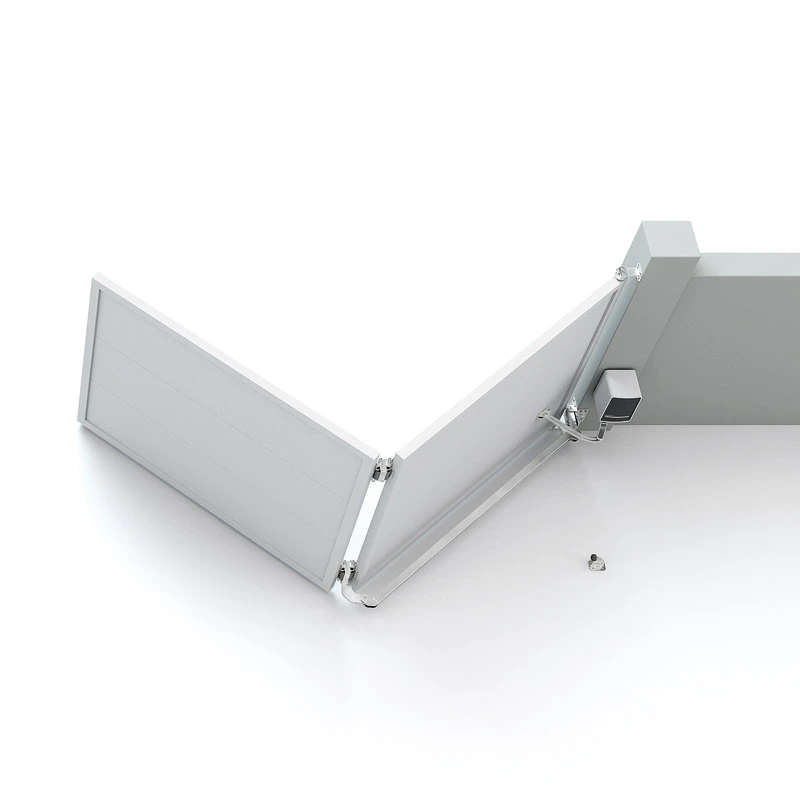

Grazie al meccanismo di piegatura, le ante del cancello si piegano l'una verso l'altra, occupando spazio minimo sia durante l'apertura che durante la chiusura. Un kit gestisce un cancello con lunghezza totale delle ante fino a 4 metri e peso fino a 100 kg. Utilizzando due kit Albatros Piccolo è possibile gestire un cancello a doppia anta con lunghezza totale fino a 8 metri.
Principali vantaggi del sistema
- Meccanismo senza binario — nessuna guida sul pavimento, zero ostacoli
- Sistema sospeso — le ante del cancello si piegano liberamente in aria
- Facile regolazione — supporto regolabile consente un adattamento preciso dopo il montaggio
- Spazio minimo — soluzione ideale per vialetti stretti e passaggi limitati
- Materiali di alta qualità — elementi resistenti all'usura e all'uso prolungato
- Produzione italiana — Comunello, Made in Italy
Compatibilità con automazioni
Il sistema Albatros Piccolo è compatibile con automazioni per cancelli a battente del marchio Comunello. Per un'installazione completa sono disponibili anche accessori complementari: sistema di dime per fori con viti e dadi e profilo di collegamento del braccio di trasmissione con la cerniera presso-montante, che accelerano significativamente il processo di montaggio.
Parametri tecnici del kit
- Produttore: Comunello
- Serie: Albatros Piccolo (P)
- Lunghezza massima cancello (1 kit): 4 m
- Lunghezza massima cancello (2 kit): 8 m
- Peso massimo ante: 100 kg
- Peso del kit: 10,5 kg
- Tipo di sistema: senza binario, sospeso
- Paese di produzione: Italia

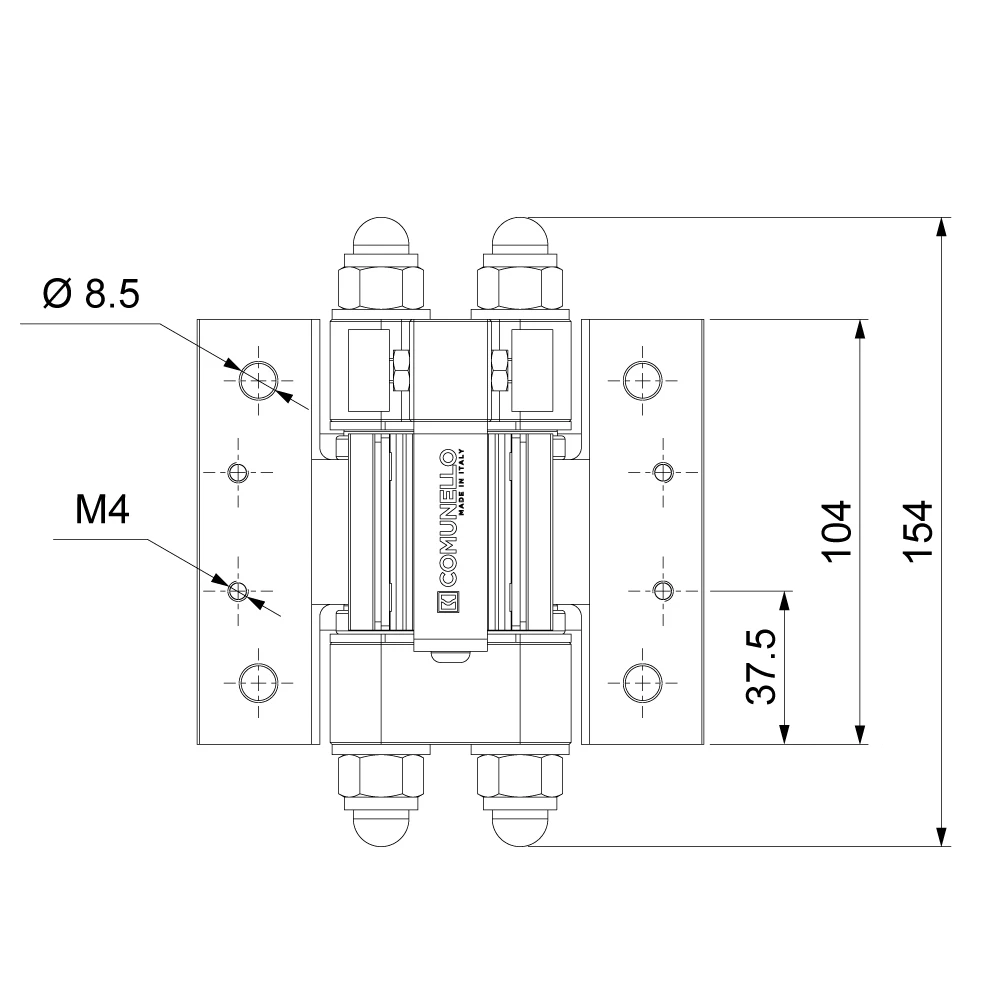

Dimensioni cerniera superiore (disegno tecnico)
- Altezza totale: 154 mm
- Altezza piastra di montaggio: 104 mm
- Distanza asse foro dal bordo inferiore: 37,5 mm
- Diametro fori di montaggio: Ø 8,5 mm
- Filettatura viti: M4

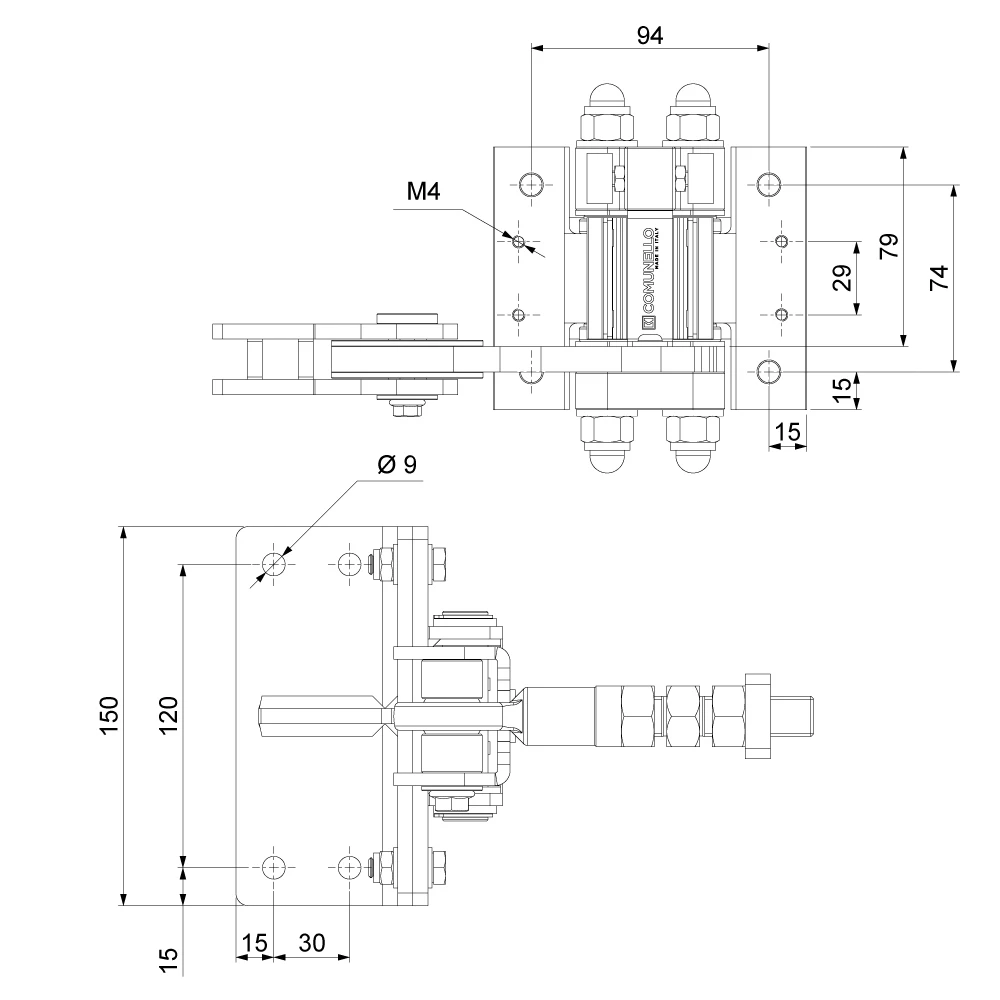

Dimensioni supporto regolabile
- Larghezza piastra di montaggio (piccola): 94 mm
- Altezza piastra di montaggio (piccola): 79 mm
- Interasse fori di montaggio in verticale: 74 mm
- Diametro fori: Ø 9 mm
- Filettatura: M4
- Larghezza piastra di montaggio (grande): 150 mm
- Interasse fori di montaggio su piastra grande: 120 mm

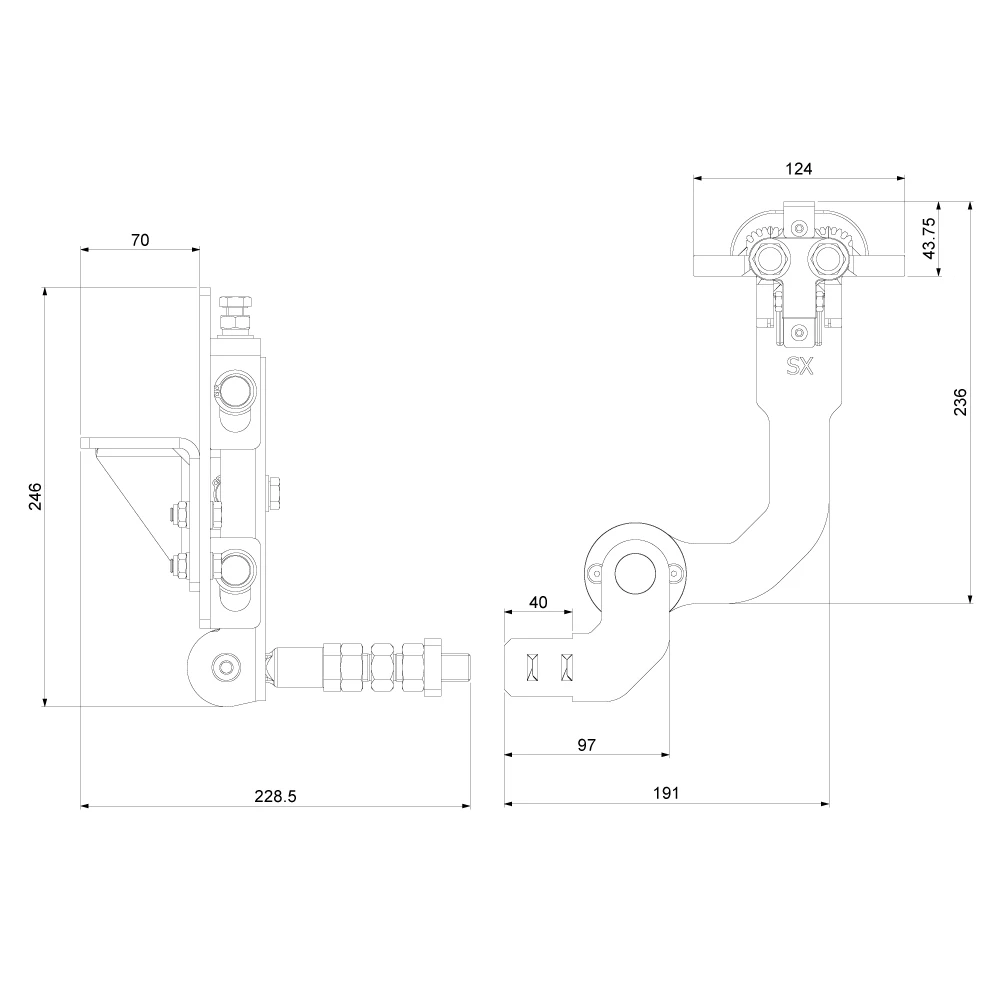

Dimensioni cerniera inferiore con braccio
- Altezza totale supporto: 246 mm
- Profondità supporto: 70 mm
- Lunghezza con perno: 228,5 mm
- Larghezza piastra di montaggio: 124 mm
- Sbraccio del braccio all'asse di rotazione: 236 mm
- Larghezza totale del sistema: 191 mm
- Larghezza braccio: 97 mm
- Larghezza estremità braccio: 40 mm
- Distanza asse cerniera dalla base: 43,75 mm
- Versione: SX (sinistra)
Galleria componenti del kit
Dati tecnici
| Materiale | Acciaio |
