Cerniera regolabile piegata M16 per cancelli e portoni - 180° / 125 mm, zincata

Vai al Feedback del prodotto

Cerniera regolabile piegata M16 in acciaio S235JR, zincata galvanicamente. Lunghezza braccio 125 mm, spostamento asse 40 mm, apertura 180°. Piastra di montaggio 82x50x78 mm con 4 fori di fissaggio. Per cancelli e portoni. Peso 0,57 kg.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 7,63 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Disponibilità:
Temporaneamente non disponibile
Non disponibile

Caratteristiche del prodotto

[PIM] zawiasy #113

  • Tipo di filettatura M16
  • Metodo di fissaggio Da murare
  • Materiale Acciaio

Descrizione

Cerniera regolabile piegata M16 per cancelli e portoni - 180° / 125 mm, zincata

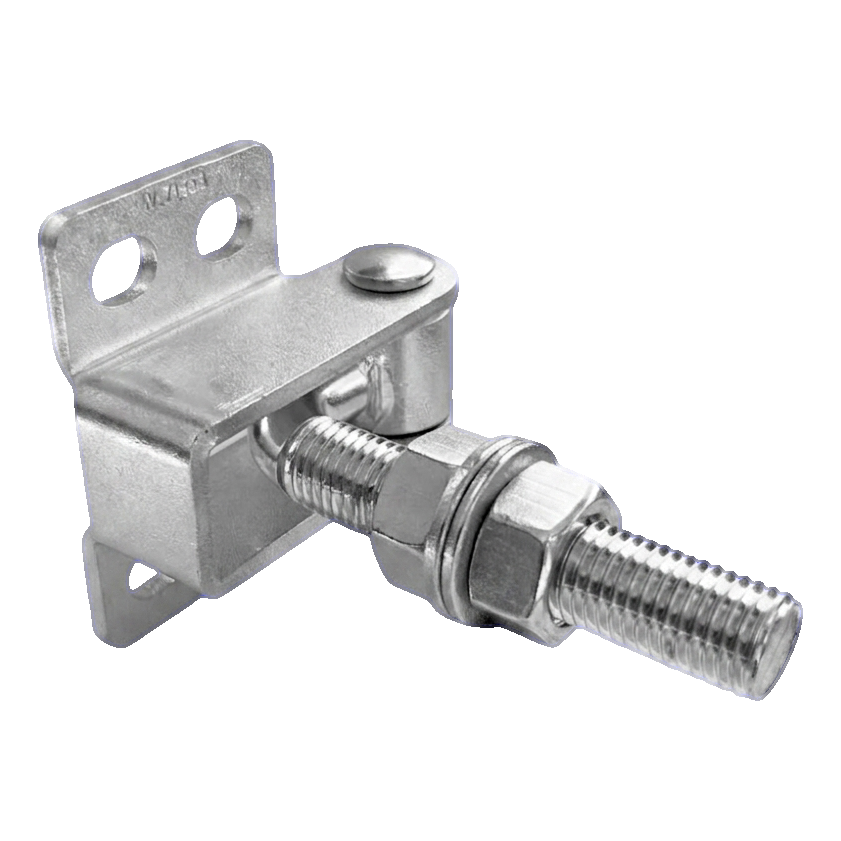

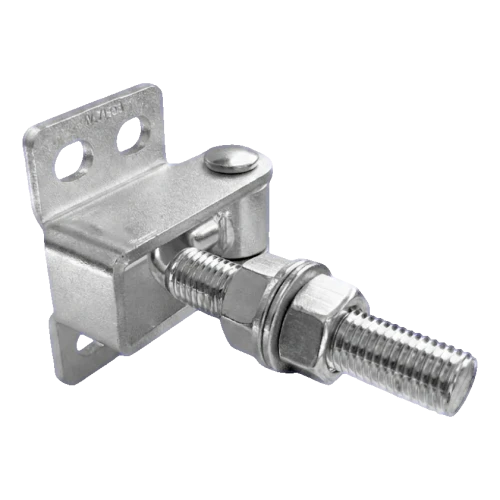

Cerniera regolabile piegata M16 per cancelli e portoni - vista prodotto
Cerniera regolabile piegata M16 per cancelli e portoni - vista prodotto

Cerniera regolabile piegata M16 è una cerniera massiccia, completamente regolabile destinata al montaggio di cancelli, portoni e porte per recinzioni. Grazie alla costruzione piegata del braccio permette l'apertura dell'anta a 180° completi, garantendo libero passaggio anche in passaggi stretti. La possibilità di regolare la distanza tra il palo e l'anta consente di adattare con precisione la posizione del cancello dopo il montaggio, senza necessità di interrompere il lavoro e ripraticare i fori.

La filettatura M16 garantisce una connessione salda e stabile, adatta per ante pesanti. La piastra di montaggio dotata di 4 fori di fissaggio (asole) permette un solido fissaggio al palo della recinzione, e la loro forma allungata facilita la correzione della posizione durante l'installazione.

Durata e protezione anticorrosione

La cerniera è realizzata in acciaio S235JR e rivestita con rivestimento di zinco galvanico di colore bianco. La zincatura galvanica protegge efficacemente dalla corrosione, umidità e condizioni atmosferiche variabili, garantendo durata pluriennale anche se esposta a pioggia e neve. Allo stesso tempo conferisce all'elemento un aspetto estetico e uniforme, che si armonizza bene con le recinzioni moderne.

Specifiche tecniche

  • Tipo: piegata, 180°
  • Filettatura: M16
  • Lunghezza braccio: 125 mm
  • Spostamento asse braccio (piegatura): 40 mm
  • Materiale: acciaio S235JR
  • Rivestimento: zinco galvanico (bianco)
  • Peso: 0,57 kg
  • EAN: 5903313205597

Dimensioni piastra di montaggio

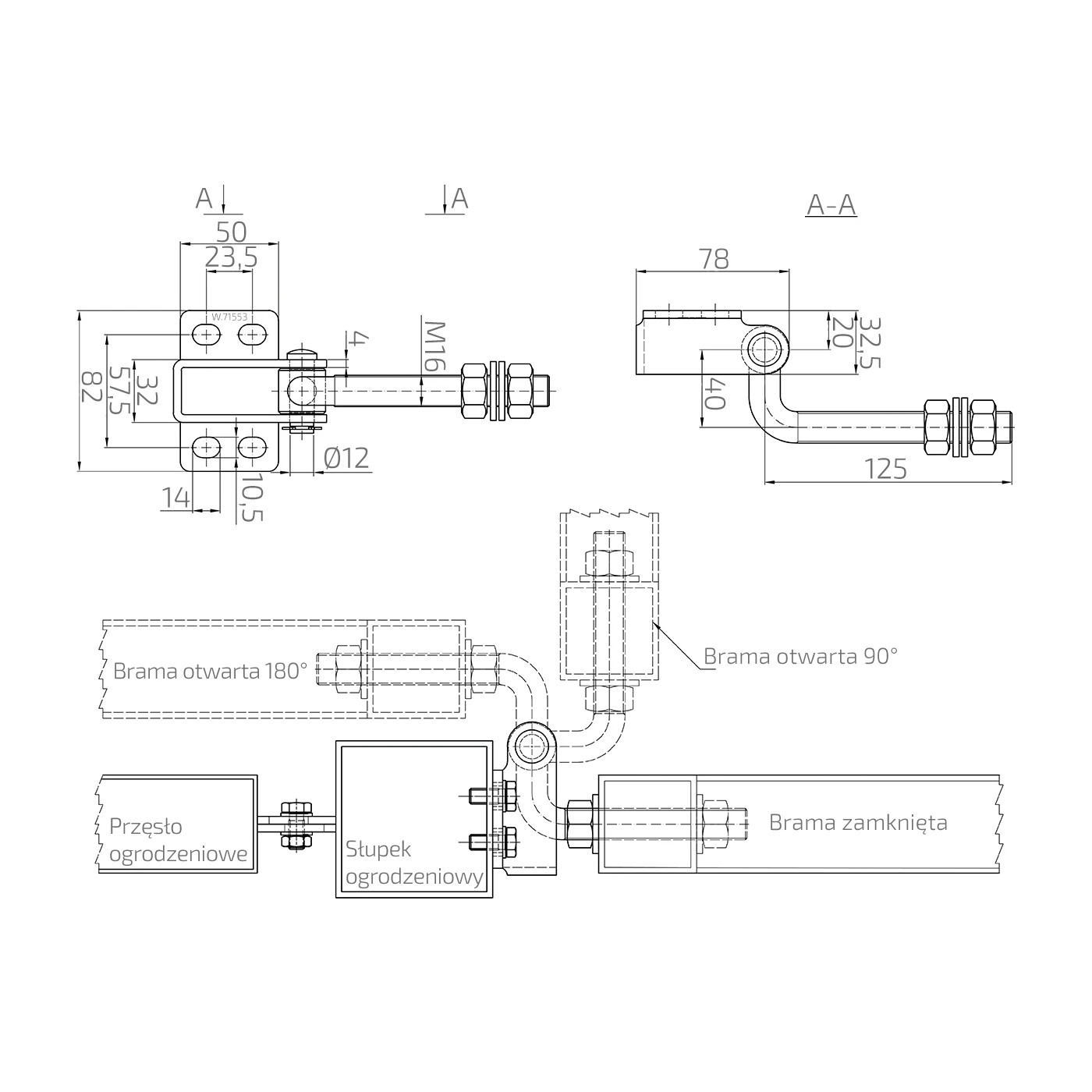

Disegno quotato cerniera regolabile M16 piegata 180° con proiezioni e schema di montaggio
Disegno quotato cerniera regolabile M16 piegata 180° con proiezioni e schema di montaggio
  • Altezza piastra: 82 mm
  • Larghezza piastra: 50 mm
  • Profondità piastra (profilo): 78 mm
  • Interasse fori di montaggio: 57,5 × 23,5 mm
  • Dimensione foro di montaggio (asola): 14 × 10,5 mm
  • Diametro perno: Ø12 mm
  • Spessore piastra supporto perno: 4 mm
  • Distanza asse perno dalla base: 32,5 mm
  • Numero fori di fissaggio: 4

Schema di montaggio

Il disegno tecnico mostra il modo di fissaggio della cerniera sul palo della recinzione insieme a tre posizioni di lavoro: cancello chiuso, cancello aperto 90° e cancello aperto 180°. La costruzione piegata del braccio permette all'anta di ruotare lungo la campata della recinzione, senza interferire con il palo - soluzione ideale in caso di spazio di manovra limitato.
