Cerniera 180° per vetro 45 x 45 x 26 mm sistema piano AISI304, satinata

Vai al Feedback del prodotto

Cerniera 180° in acciaio AISI 304 con finitura satinata per montaggio vetro 6-10,76mm. Dimensioni 45×45×26mm, filetto M8, regolazione 9mm. Apertura completa 180° per cabine, divisori e porte in vetro.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 5,81 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Disponibilità:
Temporaneamente non disponibile
Non disponibile

Caratteristiche del prodotto

[PIM] uchwyty-do-szkla #124

  • Materiale AISI 304
  • Finitura Satinato
  • Sistema di montaggio Piatto
  • Spessore del vetro [mm] 10,38-17,52

Descrizione

Cerniera 180° per vetro 45×45×26 mm AISI 304 satinata

Cerniera 180° per vetro in acciaio inossidabile AISI 304 con finitura satinata — elemento destinato al montaggio professionale di strutture in vetro nel sistema piano. Consente l'apertura del vetro per l'intero range di 180° (90° per ogni lato), permettendo la progettazione libera di divisori, porte e cabine in vetro senza limitazioni nell'angolo di apertura.

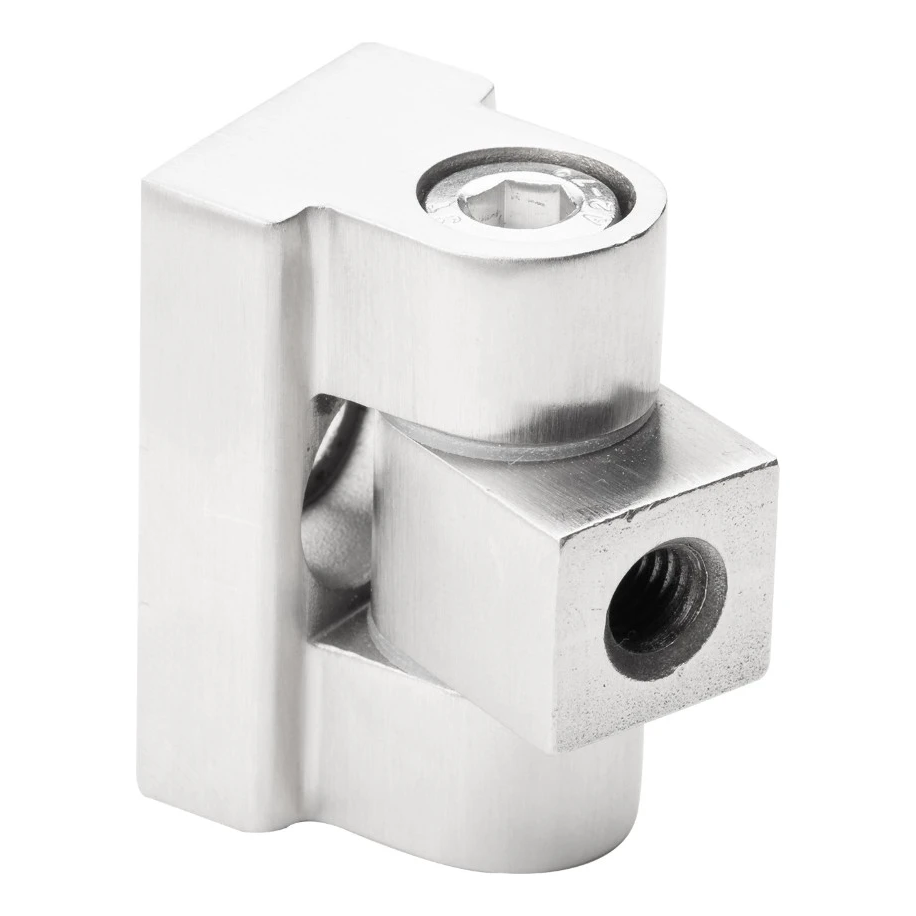

Cerniera 180° per vetro AISI 304 satinata — vista generale
Cerniera 180° per vetro AISI 304 satinata — vista generale

Durabilità e resistenza alla corrosione

Il corpo della cerniera è realizzato in acciaio inossidabile di alta qualità AISI 304, che garantisce una resistenza alla corrosione a lungo termine — anche in ambienti ad alta umidità, come bagni, piscine o cabine doccia. La finitura satinata della superficie maschera efficacemente le impronte digitali e lo sporco, mantenendo un aspetto estetico con una manutenzione minima. Nei disegni tecnici sono indicate le rugosità superficiali Ra 1,6 e Ra 3,2 — che confermano la lavorazione meccanica di precisione dei componenti.

Montaggio tramite avvitamento — sistema piano

La cerniera viene montata su superfici piane mediante avvitamento con filetto M8. Questo metodo garantisce un'elevata resistenza del collegamento, facilità di installazione e di eventuale smontaggio — senza la necessità di utilizzare attrezzature specializzate. Il foro asolato nel corpo consente la regolazione della posizione del vetro nell'intervallo di 9 mm, facilitando il posizionamento preciso del pannello in vetro durante il montaggio.

Cerniera 180° AISI 304 — vista laterale con indicazione 304
Cerniera 180° AISI 304 — vista laterale con indicazione 304

Compatibilità con il vetro

La cerniera è adatta per il montaggio di pannelli in vetro con spessore da 6 mm a 10,76 mm, che comprende sia il vetro temperato monostrato che il popolare vetro laminato (VSG). Grazie a questo, un singolo modello di cerniera funziona in diverse configurazioni — l'installatore non deve tenere in magazzino varianti separate per diversi spessori di vetro.

Dimensioni e dati tecnici

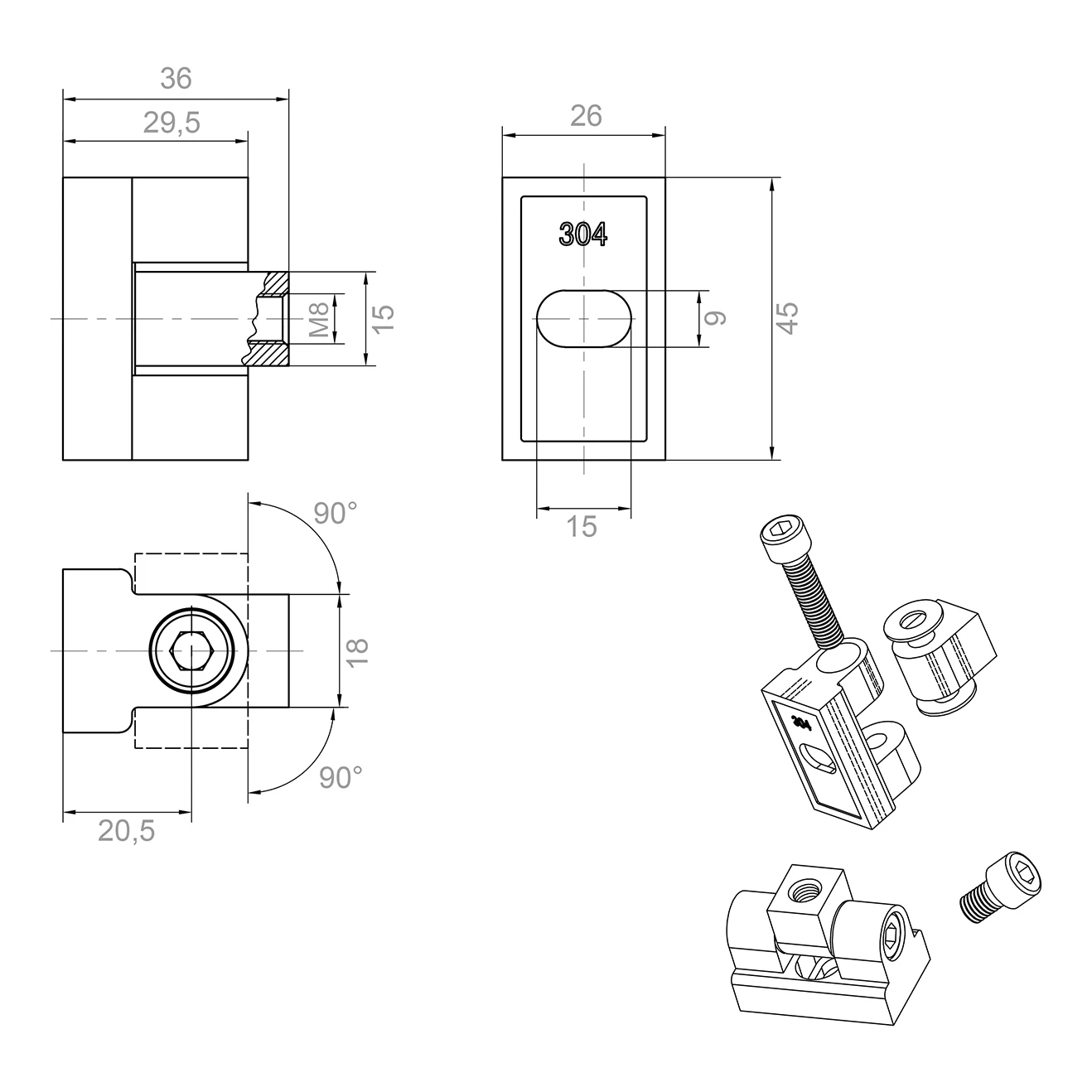

Disegno tecnico dell
Disegno tecnico dell'assemblaggio della cerniera 180° con dimensioni e vista esplosa
  • Dimensioni corpo (L × H × largh.): 45 × 45 × 26 mm
  • Profondità totale assemblaggio con connettore: 36 mm
  • Profondità corpo: 29,5 mm
  • Angolo di apertura: 180° (90° per ogni lato)
  • Filetto di fissaggio: M8
  • Lunghezza parte filettata connettore: 15 mm
  • Diametro foro passante connettore: ø 8,2 mm
  • Diametro foro per perno: ø 8,5 mm
  • Diametro svasatura: ø 13,5 mm
  • Foro asolato (regolazione): 9 mm
  • Dimensioni connettore rotante: 24,5 × 18 × 15 mm
  • Smussi: 2×C0,5 e C1
  • Materiale: acciaio inossidabile AISI 304
  • Finitura: satinata
  • Spessore vetro: da 6 mm a 10,76 mm
  • Tipo di montaggio: sistema piano (su superfici piane)
  • Peso: 0,16 kg

Disegni dimensionali dei componenti

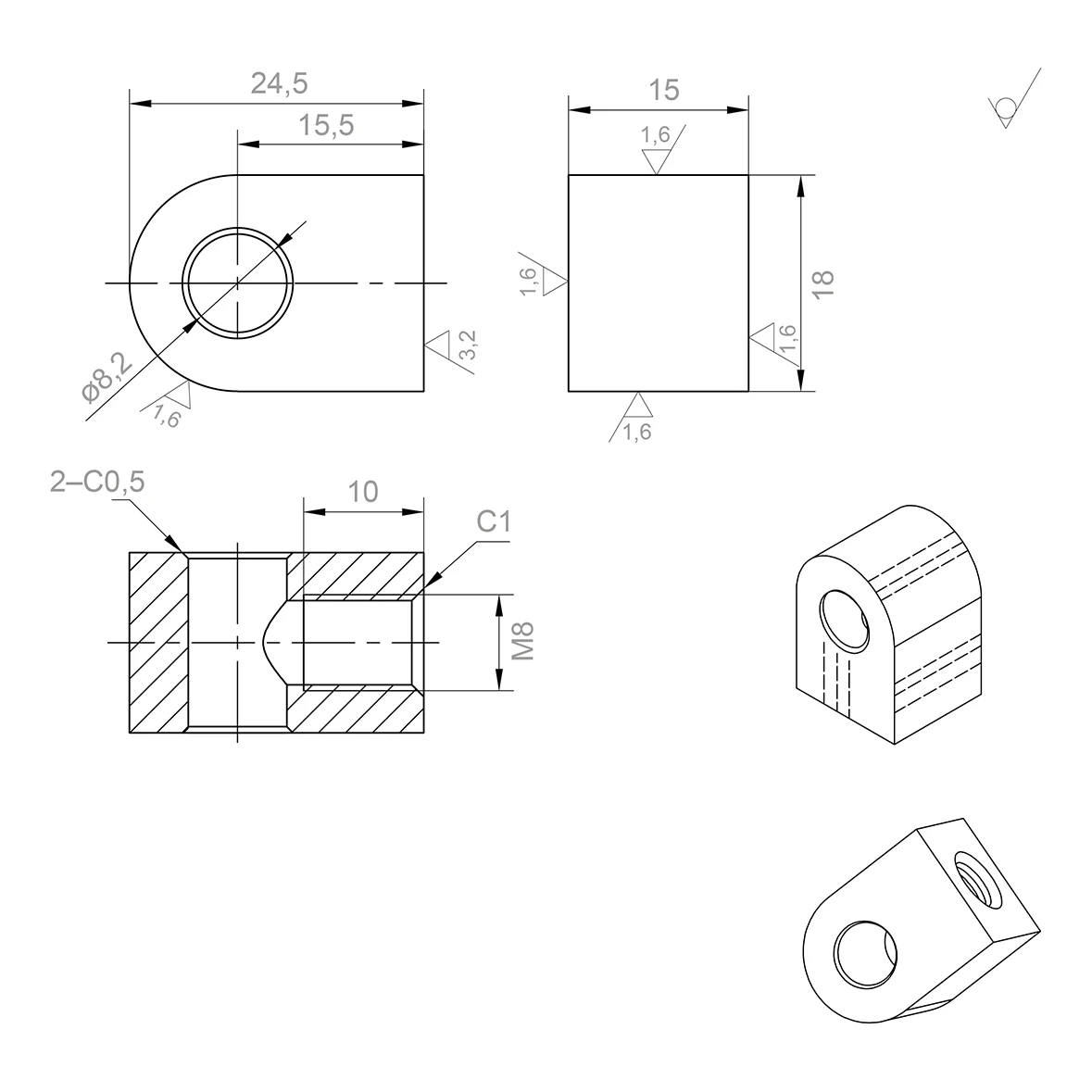

Disegno tecnico del connettore rotante della cerniera con dimensioni e sezione
Disegno tecnico del connettore rotante della cerniera con dimensioni e sezione

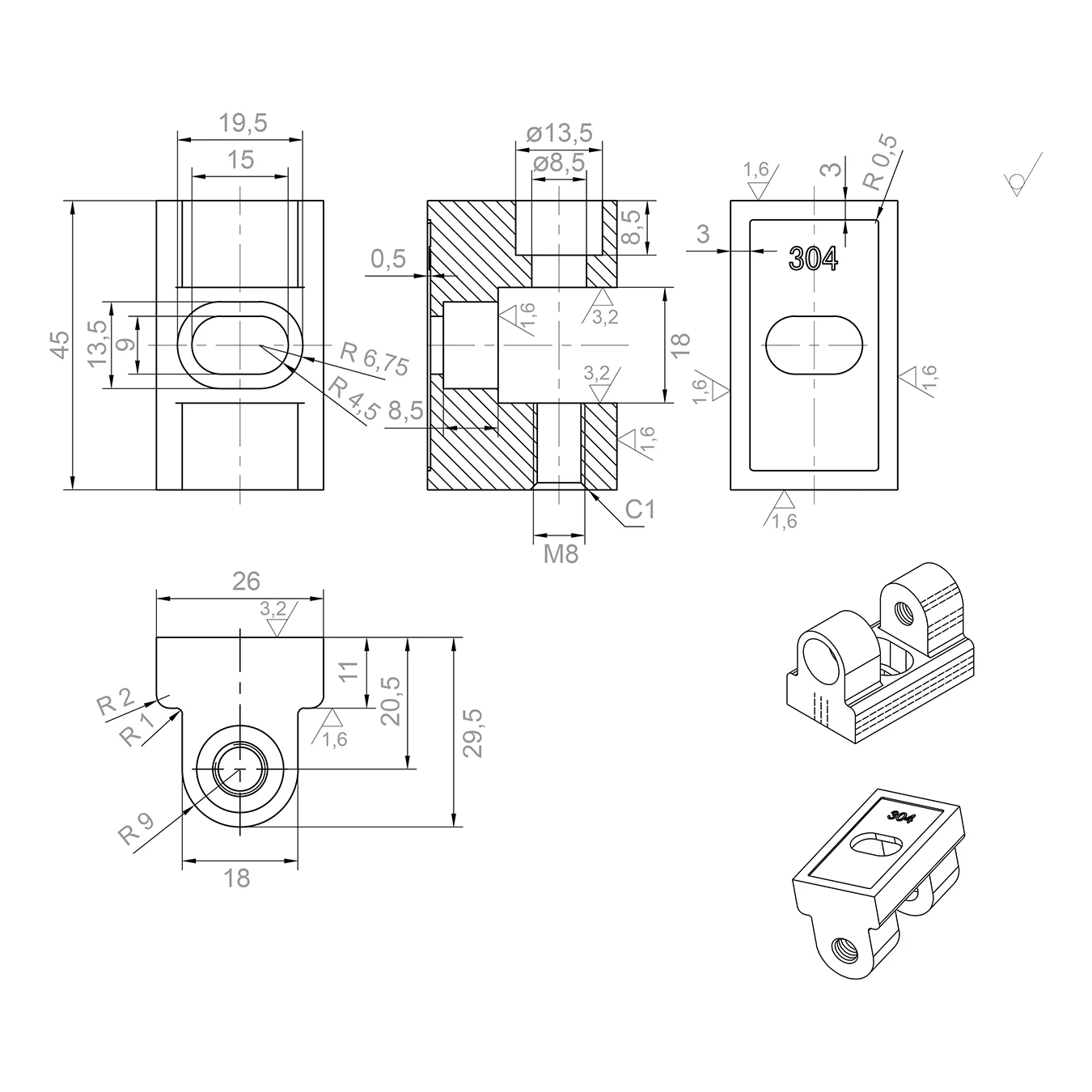

Disegno tecnico del corpo della cerniera con dimensioni, sezioni e viste isometriche
Disegno tecnico del corpo della cerniera con dimensioni, sezioni e viste isometriche
