Cavo per impianti fotovoltaici H1Z2Z2-K classe D 10mm nero

Vai al Feedback del prodotto

Cavo fotovoltaico H1Z2Z2-K 1x10 mm² con conduttore in rame stagnato, classe Dca-s2,d2,a2 (CPR). Tensione di esercizio DC 1,5 kV, temperatura da -40°C a +90°C.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 2,37 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

m
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 92 #92

  • Applicazione Solare DC
  • Sezione [mm²] 10
  • Colore Nero
  • Materiale conduttore Rame
  • Classe CPR D
  • Protezione anti-roditori No
  • Tipo di cavo H1Z2Z2-K
  • Marca MG WIRES

Descrizione

Cavo solare H1Z2Z2-K 1x10 mm2 nero – classe Dca (CPR)

Il cavo fotovoltaico H1Z2Z2-K 1x10 mm2 in colore nero è un elemento affidabile per ogni impianto FV. Grazie al conduttore in rame stagnato con sezione di 10 mm2 garantisce basse perdite di trasmissione anche su lunghe tratte di cablaggio – dalle stringhe dei moduli fino all'inverter.

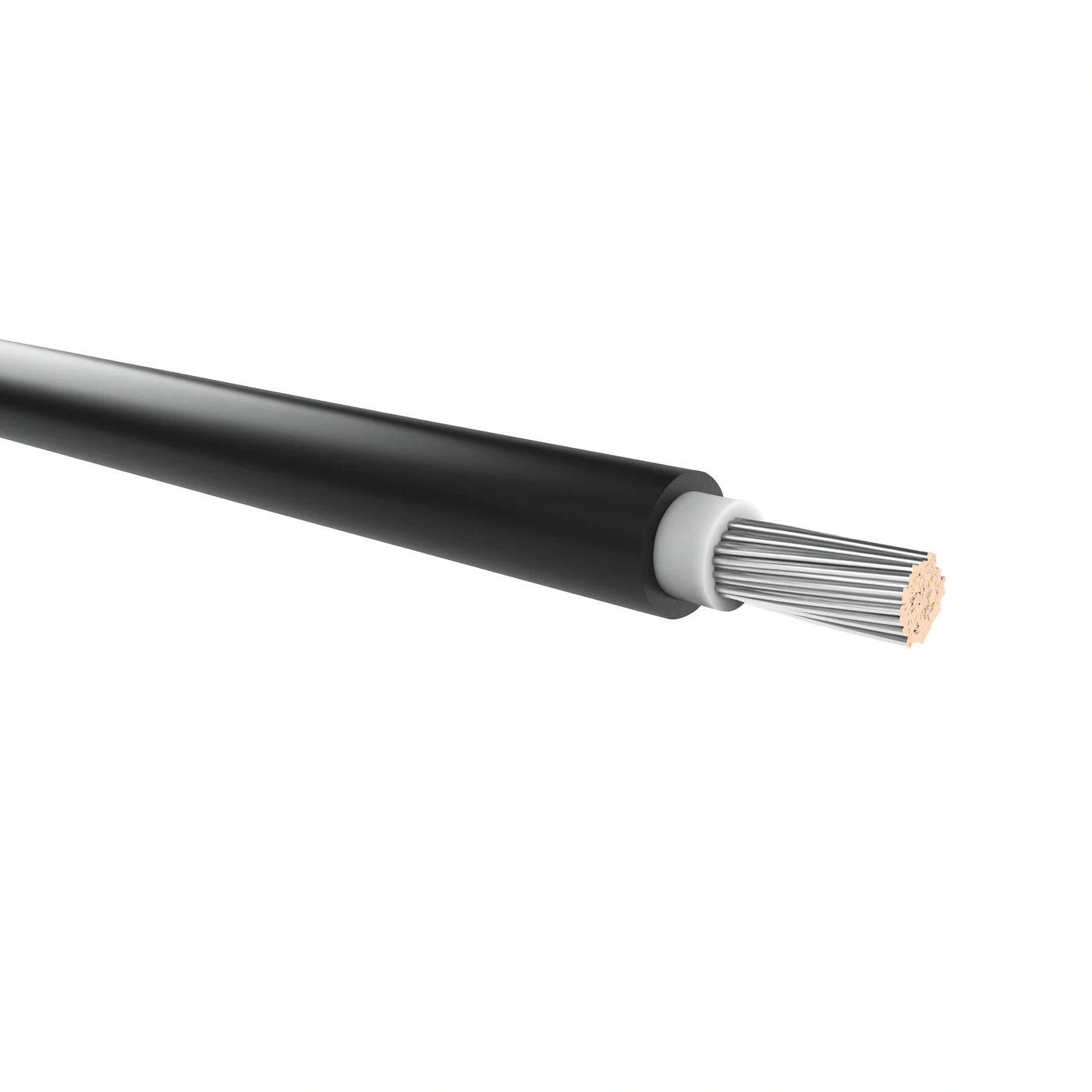

Cavo solare H1Z2Z2-K 10 mm2 nero – vista generale con sezione del conduttore
Cavo solare H1Z2Z2-K 10 mm2 nero – vista generale con sezione del conduttore

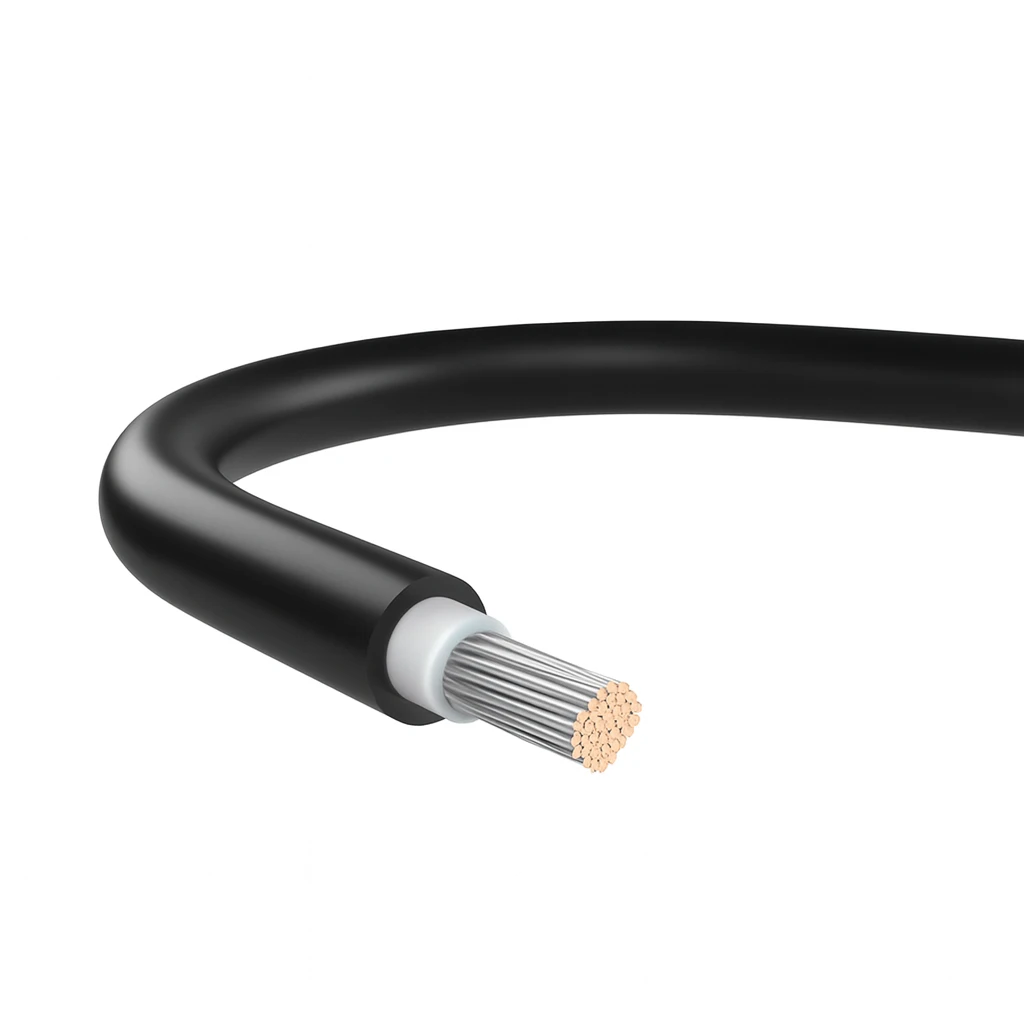

Cavo solare H1Z2Z2-K 10 mm2 nero – dettaglio della sezione con isolamento e guaina visibili
Cavo solare H1Z2Z2-K 10 mm2 nero – dettaglio della sezione con isolamento e guaina visibili

Cavo prodotto secondo la norma PN-EN 50618:2015-03 e classificato come Dca ai sensi del regolamento CPR, che ne consente l'utilizzo sia in impianti su tetto che in grandi centrali fotovoltaiche a terra.

Costruzione del cavo

  • Conduttore: rame multipolare stagnato, classe 5 secondo PN-EN 60228 / DIN VDE 0295
  • Isolamento: materiale reticolato privo di alogeni, colore bianco
  • Guaina esterna: materiale reticolato privo di alogeni, colore nero
  • Diametro esterno massimo: 8,8 mm
  • Resistenza di isolamento min. a 20°C: 420 MΩ·km

Parametri elettrici

  • Tensione nominale AC: U0/U = 1,0/1,0 kV
  • Tensione di esercizio DC: 1,5 kV (1,8 kV) secondo EN 50618
  • Tensione di prova: 6 500 V AC (50 Hz)
  • Temperatura di cortocircuito: +250°C (max 5 s)

Condizioni di esercizio e durata

  • Temperatura di esercizio: da -40°C a +90°C (fino a +120°C per 20 000 h)
  • Temperatura minima di posa: -25°C
  • Raggio di curvatura minimo: 4 × diametro esterno
  • Resistenza a UV, ozono e condizioni atmosferiche: secondo EN 50618
  • Resistenza aumentata a idrolisi, ammoniaca, acidi e basi
  • Possibilità di posa interrata: confermata da test secondo UL 854 (Impact-Resistance e Crushing-Resistance)
  • Vita utile prevista: 25 anni

Sicurezza antincendio

Il cavo soddisfa i requisiti di resistenza alla fiamma secondo EN 60332-1 e IEC 60332-1. Durante la combustione non emette fumi aggressivi (conformità a PN-EN 61034-2 e PN-EN 60754-2), caratteristica fondamentale per installazioni su tetto e all'interno di edifici. Classificazione di reazione al fuoco: Dca secondo PN-EN 50575 (CPR).

Applicazione

Il cavo H1Z2Z2-K 10 mm2 è destinato ai collegamenti tra moduli fotovoltaici, stringhe di moduli e alle tratte di cablaggio verso l'inverter. La sezione di 10 mm2 si rivela particolarmente efficace su tratte più lunghe e con correnti di esercizio più elevate. Il colore nero facilita l'identificazione del polo positivo (+) nell'impianto DC.

Opzioni aggiuntive: disponibile versione con schermo in fili CuSn e armatura in fili d'acciaio FeZn. Esiste inoltre la possibilità di applicare un agente anti-roditore nell'isolamento, che previene danni causati da roditori e termiti.

Cavo tagliato su misura – informazione importante prima dell'acquisto

Questo cavo è venduto al metro: lo tagliamo dalla bobina o dalla matassa esattamente alla lunghezza indicata nell'ordine, in modo che si paghi solo la quantità effettivamente necessaria. Un tratto preparato secondo le specifiche del cliente è un bene confezionato su misura e pertanto non può essere restituito – nemmeno nell'ambito del diritto di recesso previsto per i contratti a distanza. Prima di effettuare l'ordine, si prega di verificare con attenzione la lunghezza e la sezione necessarie.

Ciò non limita i diritti di garanzia: se il cavo presenta un difetto oppure la lunghezza o la sezione consegnata non corrisponde all'ordine, è sufficiente segnalarlo – gestiremo il reclamo secondo le regole generali.
