Bussola di fissaggio PSG per cremagliera cancello scorrevole – zincata M8

Vai al Feedback del prodotto

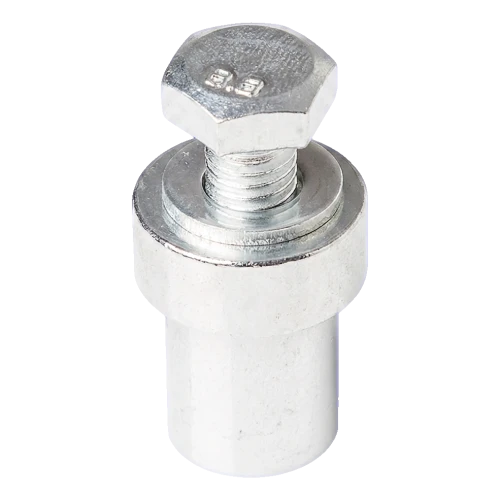

Bussola di fissaggio PSG per cremagliera cancello scorrevole, acciaio zincato. Vite M8×25mm classe 8.8, flangia Ø20mm, perno Ø15mm, altezza 25mm. Peso 0,046 kg. Per cremagliere in acciaio L1000×8mm.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 0,48 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 121 #121

  • Materiale Acciaio

Descrizione

Boccola di montaggio per cremagliera · M8 × 25

Boccola in acciaio con flangia Ø 20 mm e corpo Ø 15 mm, altezza 25 mm, con vite M8 × 25 di classe 8.8

M8 × 25vite inclusa
Ø 20 mmflangia
25 mmaltezza boccola
zincaturarivestimento
Disegno quotato della boccola di montaggio: flangia Ø 20 mm, corpo Ø 15 mm, altezza H = 25 mm, vite M8 × 25
Apri il disegno quotato a grandezza intera
Disegno indicativo: vista laterale della boccola con vite. L'altezza della flangia e della testa della vite è indicativa.

Scelta rapida

ImpiegoFissaggio della cremagliera in acciaio all'anta del cancello scorrevole con distanziamento tra la cremagliera e l'anta
SceltaPer cremagliere in acciaio con fori per boccole Ø 15 mm, ad es. 1000 × 8 mm
CondizioniIl rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione

Informazioni sul prodotto

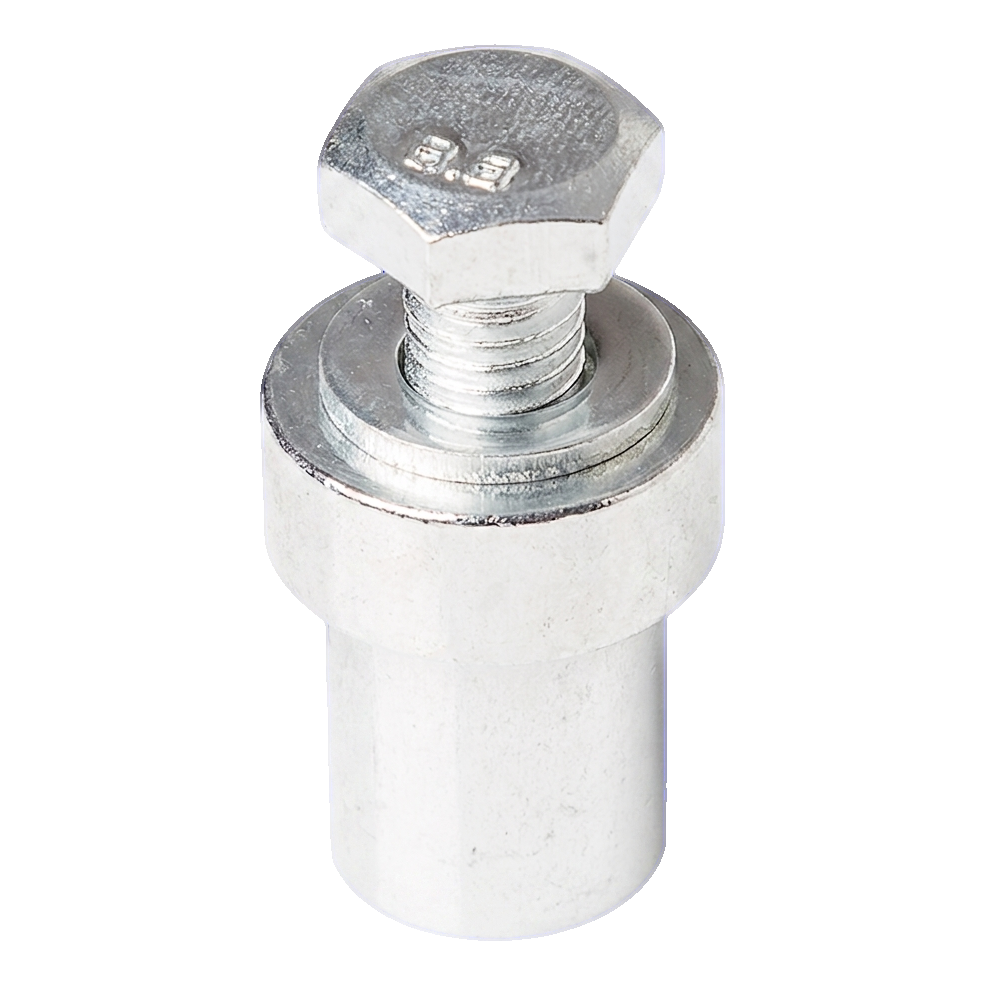

La boccola di montaggio collega la cremagliera in acciaio all'anta del cancello scorrevole. Il corpo della boccola si inserisce nel foro della cremagliera, la flangia la sostiene e la vite la serra.

La flangia ha un diametro Ø 20 mm, il corpo Ø 15 mm e l'intera boccola ha un'altezza H 25 mm. È inclusa una vite M8 × 25 di classe 8.8. La massa del singolo pezzo è di 0,046 kg.

L'acciaio è zincato (zincatura), il che lo protegge dalla corrosione in condizioni normali.

Dimensioni

Diametro della flangiaØ 20 mm
Diametro del corpoØ 15 mm
Altezza della boccola H25 mm
Vite inclusaM8 × 25
Classe della vite8.8
Dimensioni secondo i dati del produttore.

Materiale e rivestimento

Materialeacciaio
Rivestimentozincatura

Unità di vendita

Unità di vendita1 pz.
Massa unitaria0,046 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica che i fori della cremagliera siano adatti al corpo della boccola Ø 15 mm.
  • ✓Fissa la boccola all'anta seguendo le istruzioni dell'automazione e serra la cremagliera con la vite M8 × 25.
  • ✓Regola un gioco uniforme tra i denti della cremagliera e il pignone dell'automazione su tutta la lunghezza della cremagliera.

Importante

Il numero di boccole per cremagliera è indicato nelle istruzioni dell'automazione o dal produttore della cremagliera. Utilizza le boccole in abbinamento alla cremagliera appropriata.
