Bullone di ancoraggio piegato a L (connettore filettato piegato) M16×450 mm – zincato
Lascia un feedback sul prodotto

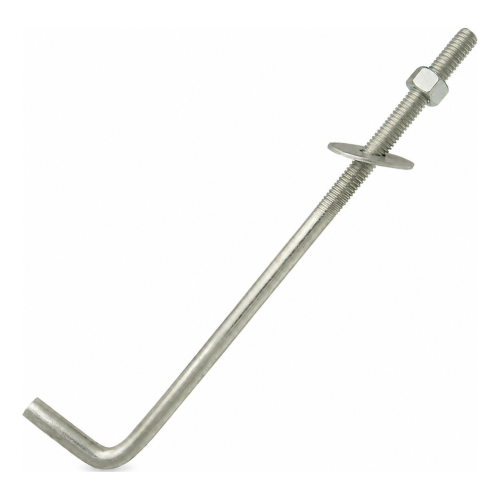

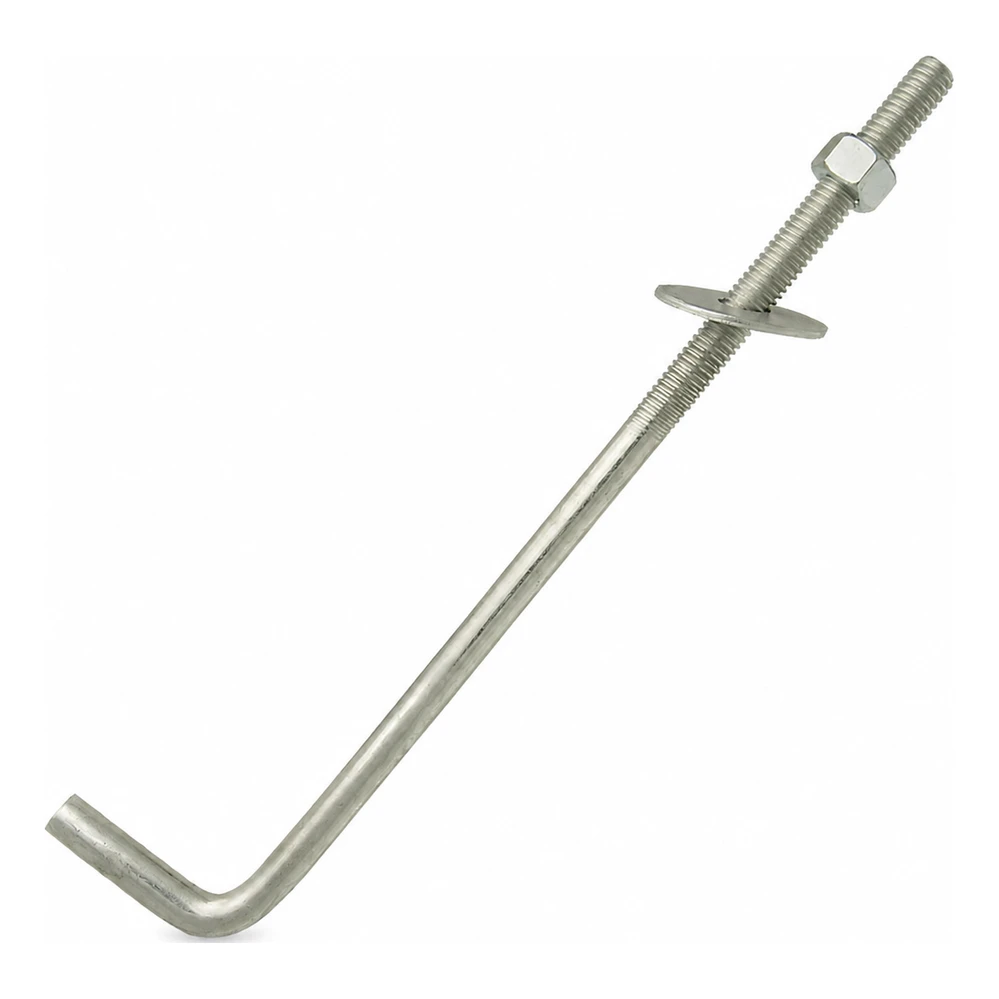

Bullone di ancoraggio piegato a L (a uncino) M16 x 450 mm, zincato. Barra in acciaio con piegatura a L, filettatura metrica M16, lunghezza totale 450 mm, peso 0,72 kg. Per l'ancoraggio delle travi di banchina in legno ai cordoli in cemento armato.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-389
Caratteristiche del prodotto
[PIM] Łączniki #79
- Tipo di connettore Ancoraggio per dormiente (bullone a L)
- Materiale Acciaio
- Tipo di filettatura M16
- Lunghezza [mm] 450
- Rivestimento Zincata
Descrizione
Barra con filettatura metrica a un'estremità e piegata ad angolo retto all'altra – ancorante per il fissaggio di banchine di copertura e travi al calcestruzzo; finitura: zincatura
Informazioni sul prodotto
Il bullone di ancoraggio piegato a L (tirafondo piegato) serve per ancorare banchine di copertura, dormienti di base e travi in legno nel calcestruzzo, ad esempio in un cordolo o in una fondazione. È costituito da una barra con filettatura metrica a un'estremità e piegata ad angolo retto all'altra. L'estremità piegata viene annegata nel calcestruzzo, mentre sulla filettatura sporgente si montano una rondella e un dado per fissare l'elemento in legno.

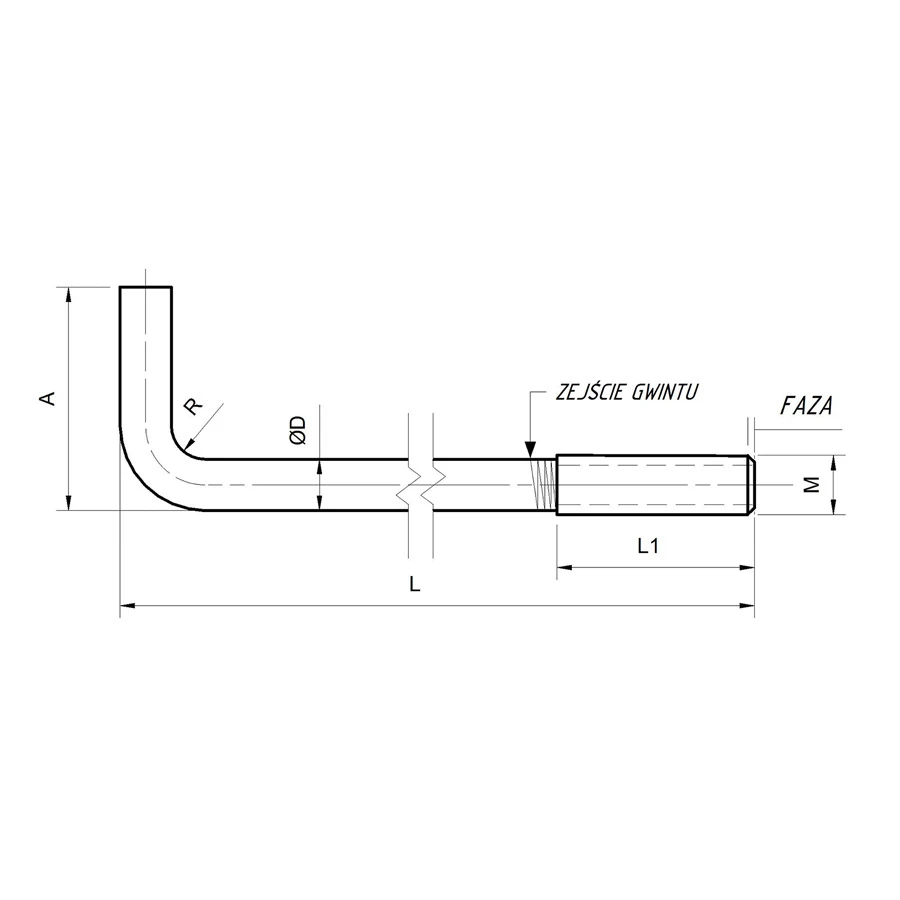

La sigla M16 indica la misura della filettatura metrica, in base alla quale si sceglie il dado. La dimensione L, pari a 450 mm, è la lunghezza totale del tirafondo. Le lunghezze della filettatura e del tratto piegato non sono indicate dal fornitore e nel disegno illustrativo sono puramente orientative. Disponi i tirafondi secondo il progetto e posizionali nella cassaforma prima del getto, con il tratto piegato nel calcestruzzo e la filettatura rivolta verso l'alto. Lascia sporgere dal calcestruzzo un tratto filettato sufficiente per lo spessore della banchina, la rondella e il dado M16. Dopo l'indurimento del calcestruzzo, fora la banchina in corrispondenza dei tirafondi, posizionala e serra i dadi con le rondelle.
Finitura: zincatura. In ambienti umidi scegli la variante zincata e una protezione adeguata alle condizioni di esposizione. La classe dell'acciaio e la capacità portante del tirafondo non sono indicate dal fornitore. L'interasse, la lunghezza di ancoraggio e il diametro sono definiti dal progetto strutturale.
Scelta e montaggio
- ✓Disponi i tirafondi secondo il progetto e posizionali nella cassaforma prima del getto – con il tratto piegato nel calcestruzzo e la filettatura rivolta verso l'alto.
- ✓Lascia sporgere dal calcestruzzo un tratto filettato sufficiente per lo spessore della banchina, la rondella e il dado M16.
- ✓Dopo l'indurimento del calcestruzzo, fora la banchina in corrispondenza dei tirafondi, posizionala e serra i dadi con le rondelle.
Importante
Il fornitore non indica la capacità portante del tirafondo. L'interasse, la lunghezza di ancoraggio e il diametro sono definiti dal progetto strutturale.
