Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 40A Trifase SH-355
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

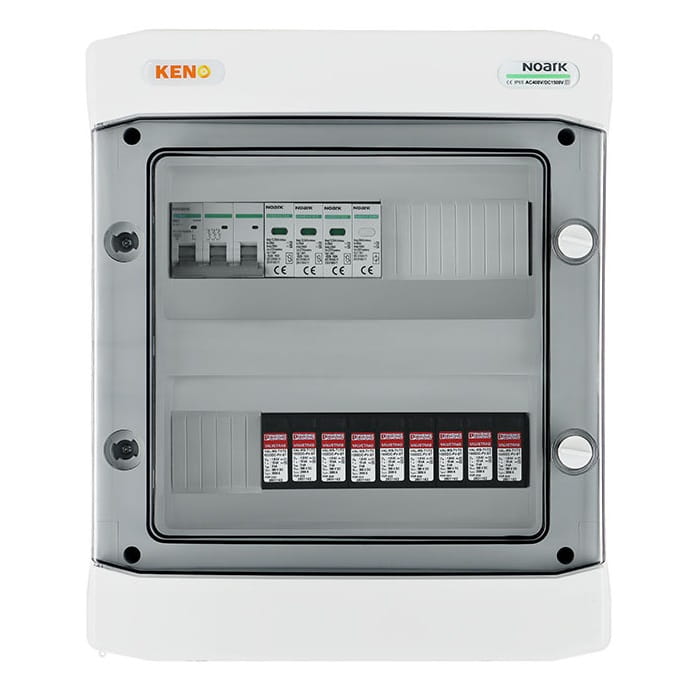

Noark Quadro di Collegamento con Limitatore di Sovratensione DC+AC 40A Trifase SH-355
Quadro di collegamento con limitatore di sovratensione DC + AC, tipo 1+2, modello SH-355 DCAC
Il quadro di collegamento, destinato all'alimentazione di inverter fotovoltaici, garantisce non solo la protezione contro le conseguenze di cortocircuiti e sovraccarichi, ma anche contro scariche indirette e dirette su entrambi i lati della corrente - sia alternata che continua.
È progettato per l'uso in impianti FV con messa a terra e isolati, e grazie all'elevato grado di protezione IP è possibile il montaggio esterno. La struttura del quadro è predisposta per il montaggio a parete e, a seconda della configurazione, può svolgere diverse funzioni.
- Involucro standard e collaudato: Garantisce solidità e durata, grazie alle quali i quadri sono pronti a soddisfare diverse esigenze di installazione.
- Opzione di montaggio con serratura a chiave: Fornisce un ulteriore livello di sicurezza e limita l'accesso alle apparecchiature elettriche solo al personale autorizzato.
Parametri di base lato DC
| Parametro | Valore |
|---|---|
| Numero di ingressi | uscite stringa FV | 3 | 3 |
| Numero | Tipo di limitatore di sovratensione DC | Tipo | 3 | Phoenix | T1/T2 |
| Tipo di connessione | MC4 Stäubli da quadro |
Parametri di base lato AC
| Parametro | Valore |
|---|---|
| Limitatore di sovratensione AC | Tipo | Noark | T1/T2 |
| Interruttore magnetotermico | Noark B40A 3F |
| Interruttore differenziale | 1 x 300mA tipo A |
Limitatore di sovratensione DC utilizzato (SPD)
| Parametro | Valore |
|---|---|
| Produttore / Modello | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protezione da sovratensione | T1 / T2 |
| Tensione a circuito aperto UOCSTC | ≤ 975 V DC |
| Corrente di scarica massima Imax (8/20) μs | 40 kA |
| Tempo di risposta tA | ≤ 25 ns |
| Corrente di fulmine di prova (10/350) μs, carica | 2,5 As |
| Corrente di fulmine di prova (10/350) μs, energia specifica | 6,25 kJ/Ω |
| Corrente di fulmine di prova (10/350) μs, valore di picco Iimp | 5 kA |
| Corrente totale scaricata Itotal (8/20) μs | 40 kA |
| Corrente totale scaricata Itotal (10/350) μs | 5 kA |
| Resistenza di isolamento Riso | > 5 GΩ (a 500 V DC) |
| Corrente di scarica nominale In (8/20) μs | 15 kA |
| Corrente di carico nominale IL | 80 A |
| Corrente di esercizio continua ICPV | < 20 μA |
| Tensione operativa continua massima UCPV | 1170 V DC |
| Resistenza al cortocircuito ISCPV | 2000 A |
| Tensione residua Ures | ≤ 3,5 kV (a In) |
| - | ≤ 2,9 kV (a 5 kA) |
| - | ≤ 3,2 kV (a 10 kA) |
| - | ≤ 3,7 kV (a 20 kA) |
| - | ≤ 4,1 kV (a 30 kA) |
| - | ≤ 4,6 kV (a 40 kA) |
| Corrente del conduttore di protezione IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Livello di protezione Up | ≤ 3,5 kV |
| Assorbimento di potenza in standby PC | ≤ 25 mVA |
Interruttore magnetotermico utilizzato (MCB) (1)
| Parametro | Valore |
|---|---|
| Produttore / Modello | Noark / Ex9BN 3P B40 |
| Corrente nominale | 40A; 3-F |
| Tensione operativa nominale Ue | 230/415 V AC |
| - | 72 V DC per polo (1P, 2P) |
| - | 48 V DC per polo (3P, 4P) |
| Tensione minima | 12 V AC/DC |
| Tensione nominale di tenuta ad impulso Uimp conforme a IEC 60898-1 | 6 kV |
| Tensione nominale di tenuta ad impulso Uimp conforme a IEC 60947-2 | 6 kV |
| Potere di interruzione nominale Icn conforme a IEC 60898-1 | 6 kA |
| Potere di interruzione nominale Icn conforme a IEC 60947-2 | 10 kA |
| Tensione nominale di isolamento Ui | 690 V AC |
| Numero di poli | 3 |
| Frequenza | 50/60 Hz |
| Caratteristica | B |
| Conforme a | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durata meccanica | 20 000 manovre |
| Durata elettrica | 10 000 manovre |
| Classe di limitazione dell'energia | 3 |
| Categoria di utilizzo | A |
| Direzione di alimentazione | Qualsiasi (dall'alto o dal basso) |
Limitatore di sovratensione AC utilizzato (SPD)
| Parametro | Valore |
|---|---|
| Produttore / Modello | Noark Ex9UE1+2 12.5 3PN 275 |
| Collegamento | L-N/PE, N-PE |
| Conforme a | EN 61643-11 |
| Tipo di limitatore | Type 1+2 (classe I+II, B+C, T1+T2) |
| Tecnologia dell'elemento | MOV (Varistor)GDT (Scaricatore) |
| Tensione nominale Un | 230 V AC |
| Tensione di riferimento di prova UREF | 255 V AC |
| Tensione operativa continua Uc | 275 V AC 255 V AC |
| Frequenza f | 25 kA per polo 50 kA per polo |
| Energia specifica W/R | 156.25 kJ/Ω |
| Corrente di impulso massima Iimp (10/350 μs) | 12.5 kA per polo 50 kA per polo |
| Corrente di scarica massima Imax (8/20 μs) | 50 kA per polo |
| Livello di protezione Up per corrente In | 1.5 kV |
| Livello di protezione Up per corrente Imax | 1.8 kV 1.5 kV |
| Livello di protezione Up per 5 kA (8/20 μs) | 1 kV |
| N-PE Capacità di estinzione della corrente susseguente Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Corrente differenziale IPE a UREF | ≤ 1 mA |
| Tensione del limitatore per corrente 1mA | 387 - 473 V |
| Tempo di risposta | ≤ 25 ns ≤ 100 ns |
| Protezione massima con fusibile | 160 A gG |
| Capacità di tenuta alla corrente di cortocircuito | 50kA |
| Resistenza al cortocircuito ISCCR | 10kA |
| Coefficiente di corrente k | 1kA |
| Tipo di sistema BT | TN-S, TT (3+1) |
Interruttore differenziale utilizzato (RCD)
| Parametro | Valore |
|---|---|
| Produttore / Modello | Noark / Ex9L-N 300mA |
| Conforme a | EN 61008 |
| Numero di poli | 2 / 4 |
| Caratteristica | A |
| Tensione operativa nominale Ue | 240/415 V AC |
| Corrente nominale | 40 / 63 A |
| Tensione minima per la funzione dell'interruttore differenziale | Indipendente dalla tensione |
| Range di tensione per il pulsante di test | 150 — 440 V |
| Frequenza f | 50 Hz |
| Tensione nominale di isolamento Ui | 500 V |
| Corrente di cortocircuito condizionale nominale Inc | 6 kA |
| Corrente differenziale nominale IΔn | 300mA |
| Sensibilità | sensibile a corrente differenziale sinusoidale, raddrizzata pulsante e liscia, alta frequenza (1 kHz) |
| Tempo di intervento | istantaneo |
| Tensione nominale di tenuta ad impulso Uimp | 6 kV |
| Resistenza all'impulso di corrente | 3000 A |
| Durata meccanica | 20 000 manovre |
| Durata elettrica | 4 000 manovre |
Protezione massima con fusibile contro il sovraccarico
| Parametro | Valore |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Protezione massima con fusibile contro le conseguenze del cortocircuito
| Parametro | Valore |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Capacità nominale di chiusura e apertura Im
| Parametro | Valore |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Direzione di alimentazione | Qualsiasi (dall'alto o dal basso) |
