Supporto puntuale vetro 8-16,76mm fi 48/26/M10x38 AISI304 a chiave sistema piano satinato
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

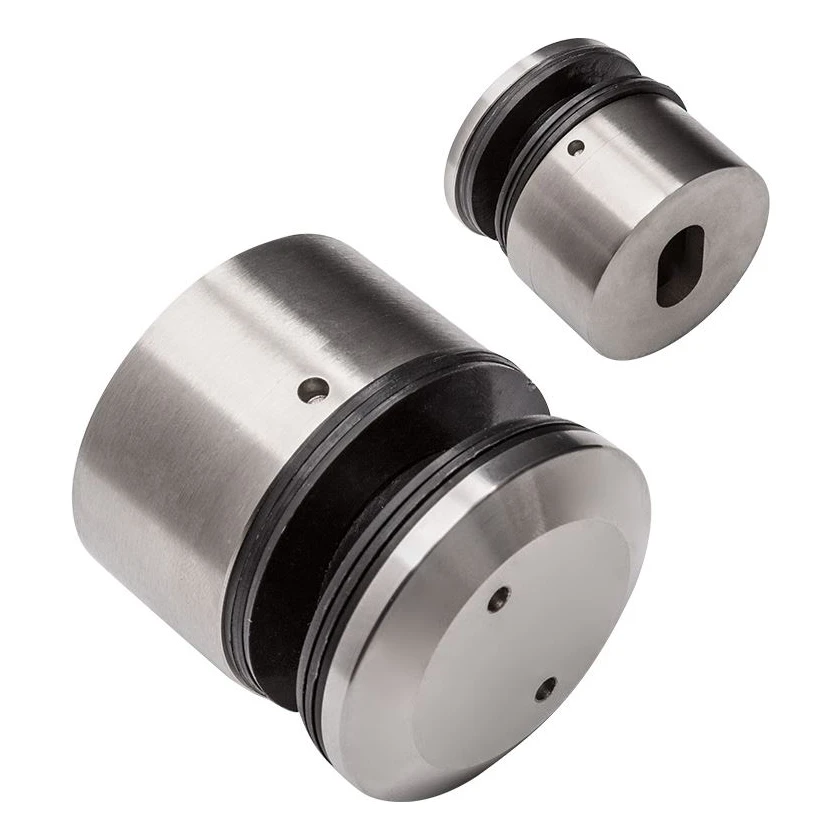

Supporto puntuale per vetro fi 48 mm AISI 304 – sistema piano, satinato
Supporto puntuale rotondo fi 48 mm per il fissaggio di vetri in balaustre inossidabili — progettato per il montaggio su superfici piane. Realizzato in acciaio inossidabile AISI 304 con finitura satinata, combina estetica con elevata resistenza alla corrosione. Grazie al sistema di serraggio a chiave (fori per bulloni Ø 3,20 mm) garantisce un fissaggio sicuro e regolabile per vetri con spessore da 8 a 16,76 mm.
Costruzione e principio di funzionamento

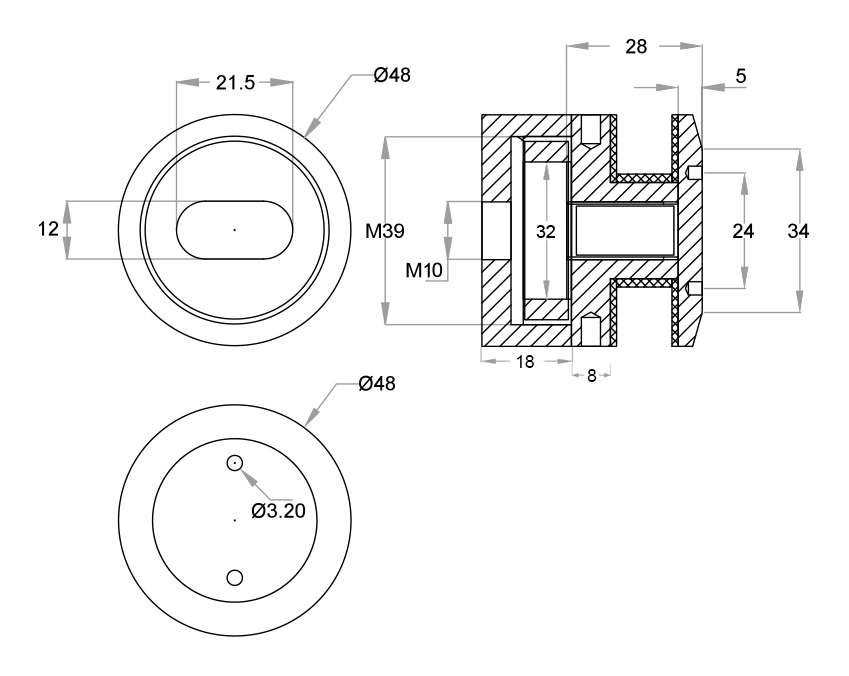

Il supporto è composto da una base di montaggio con filettatura interna M10 (fissata alla struttura portante) e da un dado di pressione avvitato sulla filettatura M39, che preme il vetro attraverso guarnizioni di gomma. Il foro di montaggio nella base ha forma a fagiolo (21,5 × 12 mm), che consente la regolazione della posizione durante il montaggio. Il diametro interno della base è di 32 mm, mentre la distanza tra i fori per la chiave nel dado è di 24 mm.
Dimensioni e parametri tecnici
- Diametro esterno: Ø 48 mm
- Filettatura interna (fissaggio alla struttura): M10
- Filettatura del corpo (base–dado): M39
- Profondità della base: 18 mm
- Lunghezza del distanziale: 8 mm
- Distanza di montaggio (base–dado): 28 mm
- Spessore del dado di pressione: 5 mm
- Diametro della sottosquadratura del dado: 34 mm
- Diametro interno della base: 32 mm
- Foro di montaggio (a fagiolo): 21,5 × 12 mm
- Distanza tra i fori per la chiave: 24 mm
- Diametro dei fori per la chiave: Ø 3,20 mm
- Spessore del vetro da fissare: 8–16,76 mm
- Materiale: acciaio inossidabile AISI 304
- Finitura superficiale: satinata
- Sistema di montaggio: piano (su superficie piana)
- Peso: 0,4 kg
- EAN: 5903313206242
Applicazione
Il supporto è destinato al montaggio professionale di pannelli in vetro in balaustre, pareti di facciata e divisori in vetro temperato o laminato. Il sistema piano consente il montaggio diretto su colonnine, profili in acciaio o altri elementi strutturali con superficie piana. La finitura satinata si armonizza perfettamente con le tipiche balaustre in acciaio inossidabile spazzolato.
Dati tecnici
| Sistema di montaggio | Piatto |
| Spessore del vetro [mm] | 8-16,76 |
| Materiale | AISI 304 |
| Finitura | Satinato |
