Rondella di messa a terra PV rotonda con intaglio Ø44 mm – acciaio inox A2
prodotto non disponibile
aggiungi alla lista dei desideri
1
Descrizione

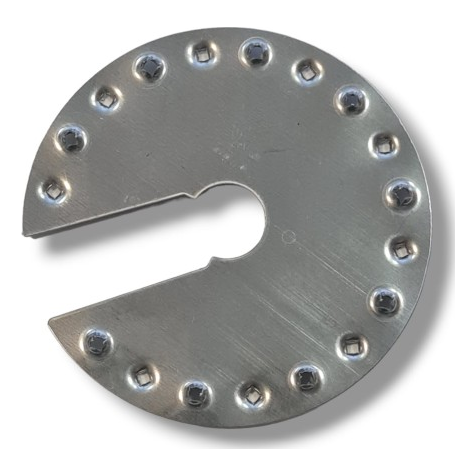

Rondella di messa a terra PV rotonda con intaglio Ø44 mm – acciaio inox A2
Rondella di messa a terra variante IV è un elemento di montaggio rotondo con intaglio, destinato all'equipotenzializzazione negli impianti fotovoltaici. Garantisce la continuità galvanica dei collegamenti tra i telai dei moduli PV, la struttura di supporto e il conduttore di messa a terra. Realizzata in acciaio inox A2 (1.4301 / grado 304) garantisce un'elevata resistenza alla corrosione e un funzionamento pluriennale, senza guasti, in qualsiasi condizione atmosferica.
Principio di funzionamento
La rondella è dotata di sporgenze appuntite disposte lungo la circonferenza su entrambi i lati, il cui compito è perforare il sottile strato di alluminio anodizzato che ricopre i telai dei moduli fotovoltaici. Lo strato anodizzato è un isolante e non conduce cariche elettriche — le sporgenze raggiungono direttamente lo strato di alluminio sottostante, garantendo un collegamento elettrico solido e duraturo.

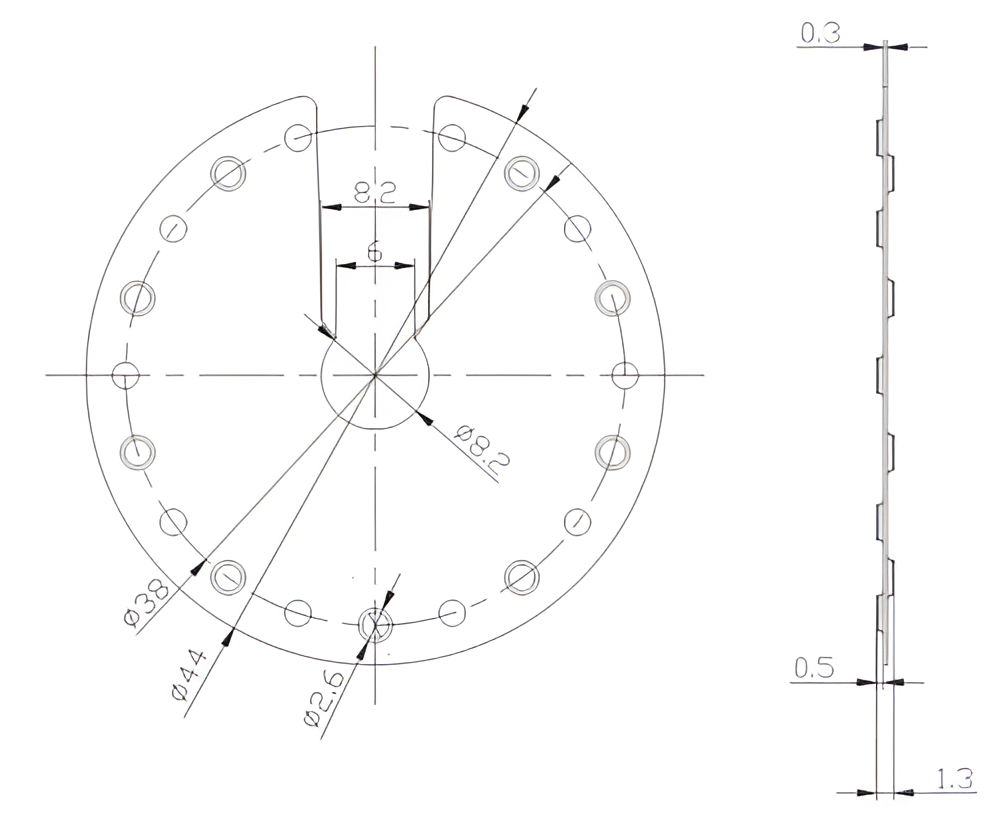

Dimensioni e parametri tecnici
- Materiale: acciaio inox A2 – 1.4301 (grado 304)
- Tipo: rotonda con intaglio (variante IV)
- Diametro esterno: Ø44 mm
- Diametro di distribuzione delle sporgenze: Ø38 mm
- Diametro del foro centrale: Ø8,2 mm
- Diametro della singola sporgenza: Ø2,6 mm
- Larghezza dell'intaglio (esterna): 8,2 mm
- Larghezza dell'intaglio (interna): 6 mm
- Spessore lamiera: 0,3 mm
- Spessore totale (con sporgenze): 1,3 mm
- Peso: 0,002 kg
Proprietà dell'acciaio A2 – 1.4301 (grado 304)
- Acciaio inox austenitico (non magnetico), elastico e resistente alle sollecitazioni
- Resistenza alla corrosione eccezionalmente elevata grazie all'aggiunta di nichel alla lega
- Adatto a tutte le condizioni ambientali
Specifica tecnica
| Parametro | Valore |
|---|---|
| Materiale | Acciaio inox A2 – 1.4301 (grado 304) |
| Tipo | Rotonda con intaglio |
| Diametro esterno | Ø44 mm |
| Diametro del foro | Ø8,2 mm |
| Spessore lamiera | 0,3 mm |
| Spessore totale | 1,3 mm |
| Peso | 0,002 kg |
