Ponticello trapezoidale in alluminio H-40 con EPDM 330 mm per lamiera trapezoidale
prodotto non disponibile
aggiungi alla lista dei desideri
4.29
Descrizione
Ponticello trapezoidale in alluminio H-40 con EPDM 330 mm per lamiera trapezoidale
Il ponticello trapezoidale H-40 è un profilo di montaggio in alluminio destinato al fissaggio diretto dei pannelli fotovoltaici su tetti rivestiti con lamiera trapezoidale. Grazie all'altezza di 40 mm, la guida garantisce un libero flusso d'aria sotto il modulo, consentendo un raffreddamento naturale e il distacco del pannello dalla superficie riscaldata del tetto. Il profilo è compatibile con morsetti centrali e terminali, fissati al canale superiore della guida mediante viti a testa esagonale incassata e dadi quadrati.
La lunghezza standard del ponticello è di 330 mm. I fori di montaggio per le viti vengono realizzati direttamente sul tetto durante l'installazione, il che consente di adattare con precisione l'interasse al profilo specifico della lamiera trapezoidale. Insieme al ponticello si utilizzano guarnizioni in EPDM (elementi PV-15), che garantiscono un'aderenza ermetica alla lamiera e la protezione contro le infiltrazioni d'acqua.
Dimensioni e costruzione del profilo
Il profilo è realizzato in alluminio 6060, caratterizzato da un'elevata resistenza alla corrosione e agli agenti atmosferici, buona resistenza meccanica e resilienza. Il materiale si presta all'anodizzazione, che garantisce una protezione aggiuntiva della superficie e una finitura estetica.
- Larghezza della base: 114 mm (±1,00 mm)
- Altezza del profilo: 40 mm
- Larghezza del piano di montaggio superiore: 50,5 mm
- Larghezza della fessura del canale di montaggio: 9 mm (±0,50 mm)
- Profondità del canale di montaggio: 15 mm
- Spessore della parete: 1,4 mm
- Raggio degli arrotondamenti: R0,5
Modalità di montaggio sul tetto

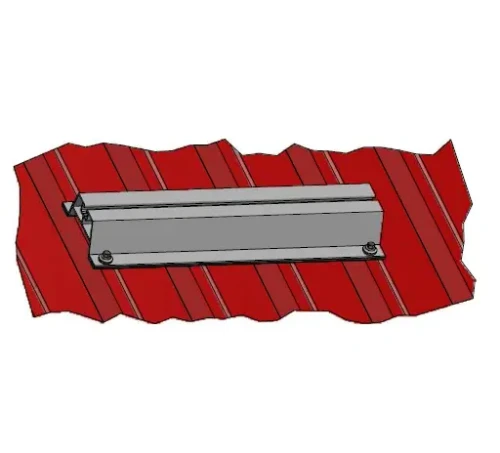

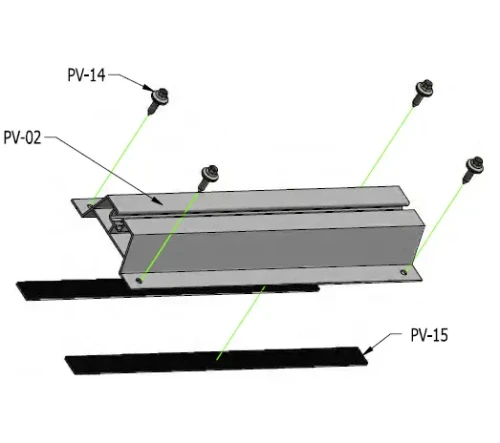

Il ponticello trapezoidale viene fissato direttamente alla lamiera trapezoidale mediante viti autoperforanti (PV-14). Tra il profilo e la lamiera viene posizionata una guarnizione in EPDM (PV-15), che protegge il punto di passaggio da infiltrazioni e attenua le vibrazioni.
Fissaggio dei pannelli fotovoltaici

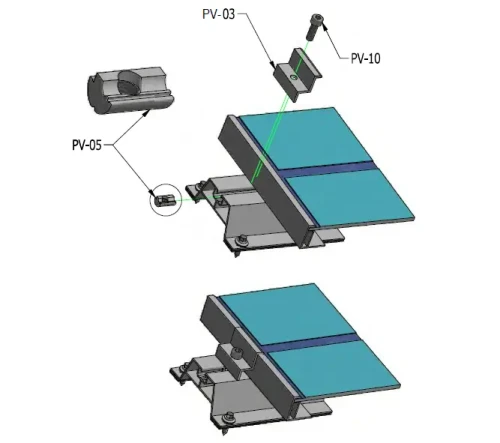

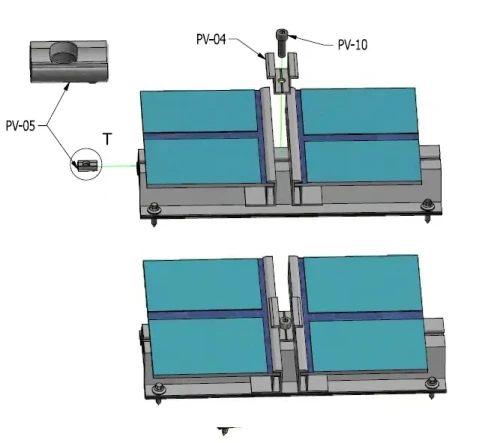

I pannelli fotovoltaici vengono fissati al canale superiore del ponticello mediante morsetti terminali (PV-03) e morsetti centrali (PV-04). Per il fissaggio dei morsetti si utilizzano viti con dadi quadrati (PV-10), mentre per bloccare la posizione dei pannelli si utilizzano clip di sicurezza (PV-05). Il sistema consente un montaggio rapido e ripetibile degli impianti fotovoltaici su tetti in lamiera trapezoidale.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Materiale | Alluminio 6060 |
| Lunghezza | 330 mm |
| Altezza del profilo | 40 mm |
| Larghezza della base | 114 mm |
| Spessore della parete | 1,4 mm |
| Peso del prodotto | 0,35 kg |
| Peso indicativo del profilo | 1,32 kg/m |
| Guarnizione | EPDM |
| Applicazione | Tetti in lamiera trapezoidale |
