Dromet tassello ad anello ad espansione PSRe M6x80 mm zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Dromet tassello ad anello ad espansione PSRe M6x80 mm zincato
Il tassello ad anello PSRe M6×80 del marchio Dromet è un connettore ad espansione affidabile, progettato per il fissaggio duraturo di profili, strutture metalliche, grate, ringhiere, macchinari e altri elementi dell'impianto su supporti in calcestruzzo. Grazie alla struttura ad anello con dado e rondella, garantisce un fissaggio sicuro e ripetibile — particolarmente importante nel montaggio di strutture fotovoltaiche, dove la stabilità dell'ancoraggio determina la sicurezza dell'intero impianto.
Il tassello dispone della Benestare Tecnico Europeo ETA 05/0242, della certificazione CE e dell'approvazione nazionale AT-15-7574/2008, il che ne conferma la conformità alle norme e ne consente l'utilizzo in progetti che richiedono parametri di portata documentati.
Supporti di montaggio ammessi
- Calcestruzzo non fessurato min. B20 (C16/20)
- Pietra naturale a struttura compatta
- Mattone pieno
Parametri tecnici
- Filettatura: M6
- Lunghezza totale (L): 80 mm
- Diametro di foratura (fi): 6 mm
- Profondità di ancoraggio (F): 55 mm
- Sporgenza / spessore dell'elemento fissato (E): 22 mm
- Profondità del foro (D): 100 mm
- Tipo di struttura: ad anello
- Materiale: acciaio da costruzione
- Protezione anticorrosiva: zincatura elettrolitica
- Peso: 0,016 kg
- EAN: 5907518616813

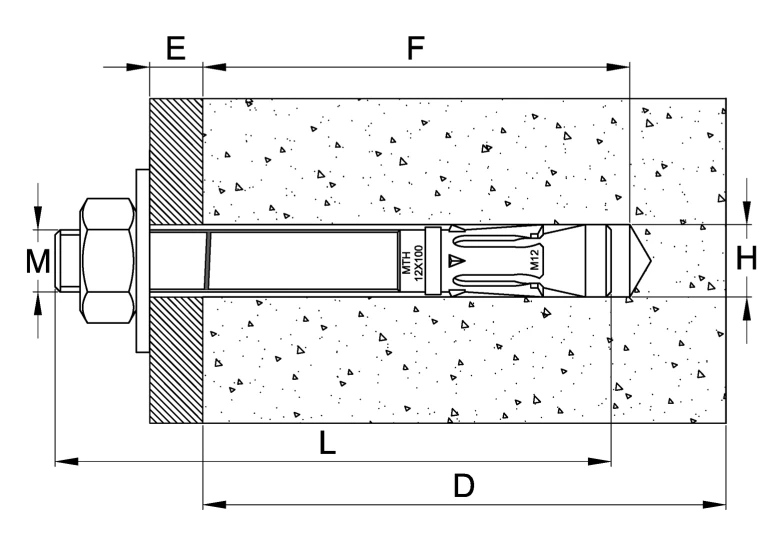

Schema di montaggio e indicazioni dimensionali
Il disegno in sezione mostra il tassello inserito nel supporto in calcestruzzo con le dimensioni di montaggio principali: M – diametro della filettatura, E – spessore dell'elemento fissato (sporgenza), F – profondità di ancoraggio, L – lunghezza totale del tassello, D – profondità del foro richiesta, H – diametro del foro nel supporto.
Raccomandazioni di montaggio
- Eseguire il foro di montaggio perpendicolarmente alla superficie del supporto
- Dopo la foratura, il foro deve essere pulito da polvere e detriti
- Inserire il tassello con leggeri colpi di martello
- Serrare il dado con una chiave dinamometrica
- Dopo l'espansione del tassello, la rondella sotto il dado deve essere saldamente premuta contro l'elemento fissato
- I parametri contenuti nell'Approvazione Tecnica AT-15-7574/2008 non devono essere superati
