Dromet tassello ad anello ad espansione PSRe M16x170/48 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Dromet tassello ad anello ad espansione PSRe M16x170/48 zincato
L'ancorante ad anello ad espansione PSRe M16x170/48 del marchio Dromet è un connettore meccanico in acciaio destinato al fissaggio permanente di profili, strutture metalliche, grate, ringhiere, macchinari e altri elementi di equipaggiamento dell'edificio su substrati in calcestruzzo. Grazie alla struttura ad anello con dado e rondella, garantisce un trasferimento affidabile dei carichi in calcestruzzo non fessurato a partire dalla classe min. B20 (C16/20), in pietra naturale a struttura compatta e in mattone pieno.
L'ancorante dispone di Approvazione Tecnica Europea ETA 05/0242, certificato CE e approvazione nazionale AT-15-7574/2008, il che conferma la sua conformità ai requisiti di sicurezza e ne consente l'utilizzo in collegamenti strutturali portanti. La protezione anticorrosiva in zinco elettrolitico protegge il connettore dalla corrosione in condizioni interne e moderatamente umide.
Dimensioni e parametri tecnici
- Filettatura: M16
- Lunghezza totale (L): 170 mm
- Profondità di posa (F): 110 mm
- Spessore dell'elemento da fissare (E): 48 mm
- Profondità del foro (D): 168 mm
- Diametro punta: ∅16 mm
- Peso: 0,28 kg
- Tipo di struttura: ad anello
- Materiale: acciaio strutturale
- Protezione anticorrosiva: zincatura elettrolitica
- EAN: 5907518663800
- Unità di vendita: pezzo

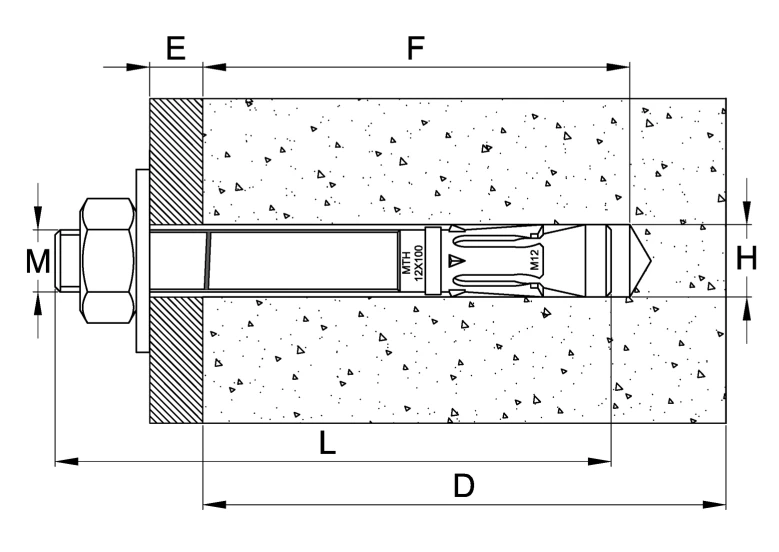

Lo schema di montaggio mostra la sezione dell'ancorante inserito nel substrato in calcestruzzo. Le indicazioni nel disegno corrispondono alle dimensioni di montaggio chiave: M – diametro della filettatura, L – lunghezza totale dell'ancorante, F – profondità di posa nel substrato, E – spessore dell'elemento da fissare (tratto sporgente), D – profondità del foro praticato, H – diametro del foro di montaggio.
Raccomandazioni di montaggio
- Esegui il foro di montaggio perpendicolarmente alla superficie del substrato e puliscilo accuratamente dalla polvere
- Inserisci il connettore nel foro con leggeri colpi di martello
- Esegui il montaggio utilizzando una chiave dinamometrica — questo garantisce la corretta coppia di serraggio
- Dopo l'espansione dell'ancorante, la rondella sotto il dado deve essere fortemente premuta contro l'elemento fissato
- I parametri contenuti nell'Approvazione Tecnica AT-15-7574/2008 non devono essere superati
Applicazione negli impianti fotovoltaici: L'ancorante ad anello PSRe M16 si dimostra eccellente nel fissaggio delle strutture di supporto per i pannelli fotovoltaici a fondazioni in calcestruzzo, plinti e travi di fondazione. La filettatura M16 garantisce un'elevata capacità portante del collegamento, indispensabile in presenza dei carichi del vento che agiscono sugli impianti a terra e sui tetti piani.
