Ancorante ad anello Dromet PSRe M8x130/60 in acciaio zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Ancorante ad anello Dromet PSRe M8x130/60 in acciaio zincato
L'ancorante ad anello PSRe 8x130/60 del marchio Dromet è una soluzione collaudata per il fissaggio duraturo di profili di montaggio, strutture metalliche, grate, ringhiere, macchinari e altri elementi di dotazione degli edifici. È stato progettato per supporti in calcestruzzo non fessurato min. B20, pietra naturale a struttura compatta e mattoni pieni — supporti tipici presenti nei cantieri fotovoltaici, industriali e infrastrutturali.
La struttura ad anello con dado e rondella garantisce un'espansione sicura nel foro di montaggio e un'elevata capacità di carico. L'ancorante è realizzato in acciaio da costruzione con protezione anticorrosiva costituita da zincatura elettrolitica, che garantisce resistenza alla corrosione in ambienti interni e moderatamente umidi.
Certificazioni e approvazioni
L'ancorante possiede il Benestare Tecnico Europeo ETA 05/0242 e il certificato CE, ed è inoltre coperto dall'approvazione nazionale AT-15-7574/2008. Ciò consente il suo impiego in fissaggi strutturali critici, dove è richiesta una capacità di carico documentata e la conformità alle norme.
Parametri tecnici
- Produttore: Dromet
- Tipo: ancorante ad anello (ad espansione) PSRe
- Filetto: M8
- Lunghezza totale (L): 130 mm
- Diametro di foratura (fi): 8 mm
- Spessore dell'elemento fissato (E): 60 mm
- Profondità di ancoraggio (F): 65 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio da costruzione
- Protezione anticorrosiva: zincatura elettrolitica
- Peso: 0,046 kg
- EAN: 5907518696792
- Unità di vendita: pezzo

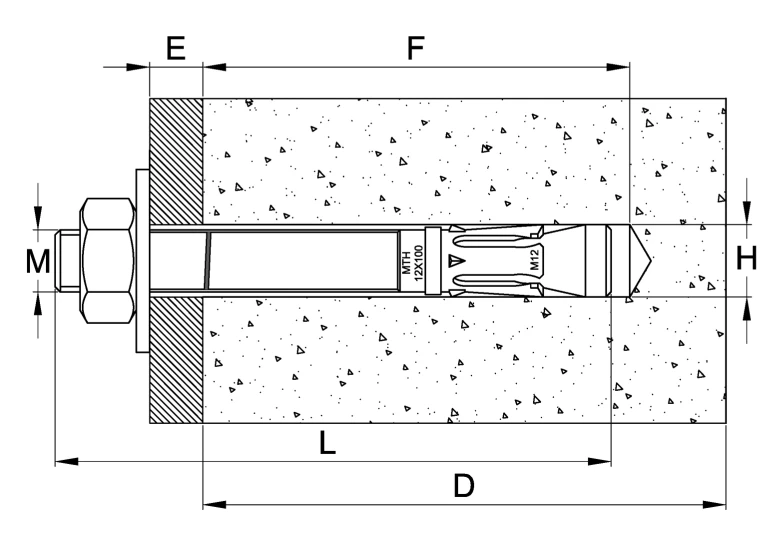

Schema di montaggio e indicazioni dimensionali
Il disegno in sezione illustra il corretto inserimento dell'ancorante nel supporto in calcestruzzo. Le dimensioni di montaggio principali indicate nello schema:
- M — diametro del filetto dell'ancorante
- E — spessore dell'elemento fissato (distanza dalla superficie del supporto al dado)
- F — profondità di ancoraggio nel supporto
- L — lunghezza totale dell'ancorante
- D — profondità minima del foro praticato
- H — diametro del foro praticato
Raccomandazioni di montaggio
- Il foro di montaggio deve essere praticato perpendicolarmente alla superficie del supporto e accuratamente pulito dalla polvere
- Inserire l'ancorante nel foro con leggeri colpi di martello
- Il serraggio va eseguito con una chiave dinamometrica — non superare la coppia di serraggio indicata nell'approvazione
- Dopo l'espansione dell'ancorante, la rondella sotto il dado deve essere saldamente premuta contro l'elemento fissato
- Parametri di montaggio e di carico conformi al Benestare Tecnico AT-15-7574/2008 — non devono essere superati
Impiego negli impianti fotovoltaici
L'ancorante PSRe M8 è ampiamente utilizzato dai team di installazione per l'ancoraggio delle strutture di supporto FV su solai, pareti e fondazioni in calcestruzzo. Grazie alla certificazione ETA e CE rappresenta un fissaggio affidabile che soddisfa i requisiti progettuali e agevola i collaudi tecnici dell'impianto.
