Ancora ad anello ad espansione Dromet PSRe M6x100/42 zincata per calcestruzzo
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Ancora ad anello ad espansione Dromet PSRe M6x100/42 zincata per calcestruzzo
L'ancora ad anello PSRe M6x100/42 del marchio Dromet è una soluzione collaudata per il fissaggio duraturo di profili, strutture metalliche, grate, ringhiere, macchinari e altri elementi dell'edilizia. La costruzione ad anello con dado e rondella garantisce una sicura espansione nel foro di montaggio e una pressione uniforme dell'elemento fissato contro il supporto.
L'ancora è destinata all'uso in supporti di calcestruzzo non fessurato di classe minima B20, pietra naturale con struttura compatta e mattoni pieni. Grazie alla certificazione ETA 05/0242, alla marcatura CE e all'approvazione tecnica nazionale AT-15-7574/2008, il prodotto soddisfa i più elevati standard qualitativi e può essere utilizzato in connessioni strutturali di responsabilità.
Parametri tecnici
- Produttore: Dromet
- Tipo: ad anello (con dado e rondella)
- Filetto: M6
- Lunghezza totale (L): 100 mm
- Diametro di foratura (fi): 6 mm
- Profondità di ancoraggio (F): 55 mm
- Spessore dell'elemento fissato (E): 42 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio da costruzione
- Protezione anticorrosiva: zincatura elettrolitica
- Peso: 0,02 kg
- EAN: 5907518682825
- Unità di vendita: pz.
Certificati e approvazioni
- Benestare Tecnico Europeo: ETA 05/0242
- Certificato: CE
- Approvazione Tecnica Nazionale: AT-15-7574/2008

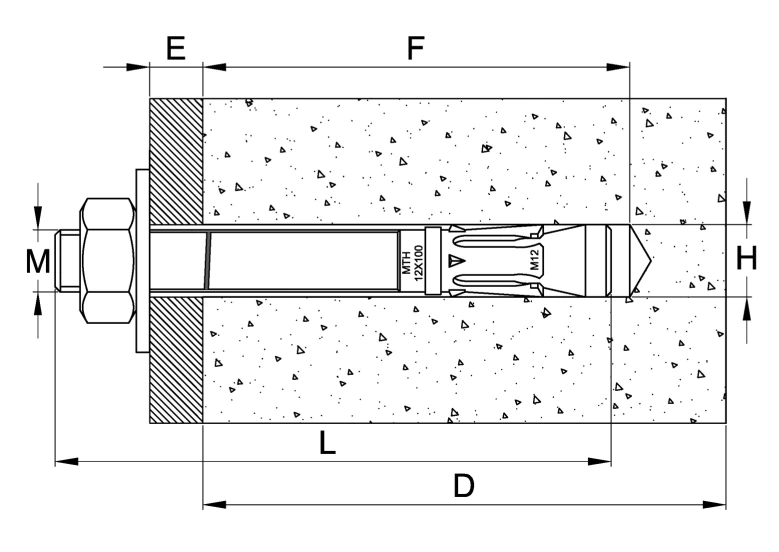

Schema di montaggio e dimensioni
Il disegno in sezione illustra il modo in cui l'ancora viene inserita nel supporto in calcestruzzo. Le indicazioni nello schema corrispondono ai seguenti parametri:
- M – diametro del filetto
- E – spessore dell'elemento fissato (sporgenza dal supporto)
- F – profondità di ancoraggio nel supporto
- L – lunghezza totale dell'ancora
- D – profondità del foro di montaggio
- H – diametro del foro nel supporto
Raccomandazioni di montaggio
Il foro di montaggio deve essere praticato perpendicolarmente alla superficie del supporto, quindi pulito accuratamente dalla polvere e dai residui di foratura. Il fissaggio dovrebbe poter essere inserito nel foro con leggeri colpi di martello. Il serraggio del dado deve essere eseguito con una chiave dinamometrica — dopo l'espansione dell'ancora, la rondella sotto il dado deve essere saldamente premuta contro l'elemento fissato. Tutti i carichi ammissibili e i parametri di montaggio sono riportati nell'Approvazione Tecnica AT-15-7574/2008 — i valori indicati non devono essere superati.
Applicazioni
- Fissaggio di profili e strutture metalliche
- Montaggio di grate, ringhiere e balaustre
- Ancoraggio di macchinari e attrezzature
- Fissaggio di strutture di supporto per impianti fotovoltaici
- Fissaggio duraturo di elementi di dotazione di edifici
