Staffa trapezoidale in alluminio H100 L330 con guarnizione EPDM 2 mm per installazione FV
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione

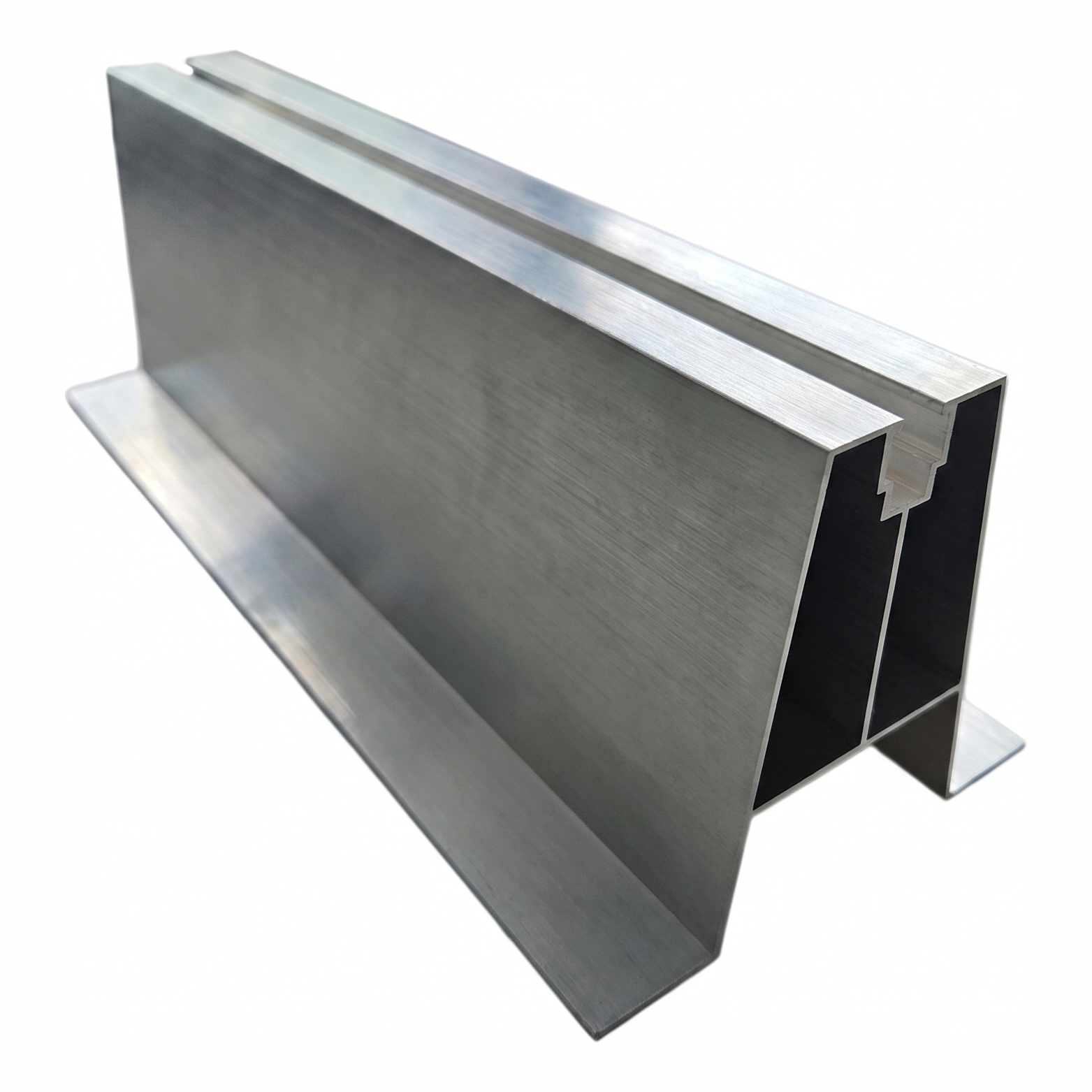

Staffa trapezoidale in alluminio H100 L330 con guarnizione EPDM 2 mm per montaggio FV
La staffa trapezoidale in alluminio H100 L330 è un adattatore per tetti pronto all'uso, progettato per il fissaggio di strutture fotovoltaiche su tetti coperti da lamiera grecata. Grazie alla guarnizione di fabbrica in EPDM da 2 mm, la staffa garantisce un'aderenza ermetica all'onda della lamiera, eliminando la necessità di sigillature aggiuntive e accelerando significativamente il montaggio.
Il profilo è realizzato in alluminio con finitura anodizzata standard, il che garantisce un'elevata resistenza alla corrosione e una durata pluriennale in condizioni esterne. La forma trapezoidale della sezione riproduce perfettamente la geometria delle più comuni lamiere da tetto — la staffa si appoggia stabilmente alle creste dell'onda, trasferendo i carichi uniformemente alla sottostruttura del tetto.
La parte superiore del profilo è dotata di un canale di montaggio con apertura di 9 mm e profondità di 16 mm, che consente il fissaggio rapido di guide di montaggio o morsetti tramite bulloni a uncino o dadi a T. Questa soluzione permette il posizionamento flessibile degli elementi della struttura FV senza la necessità di forare ulteriori fori.

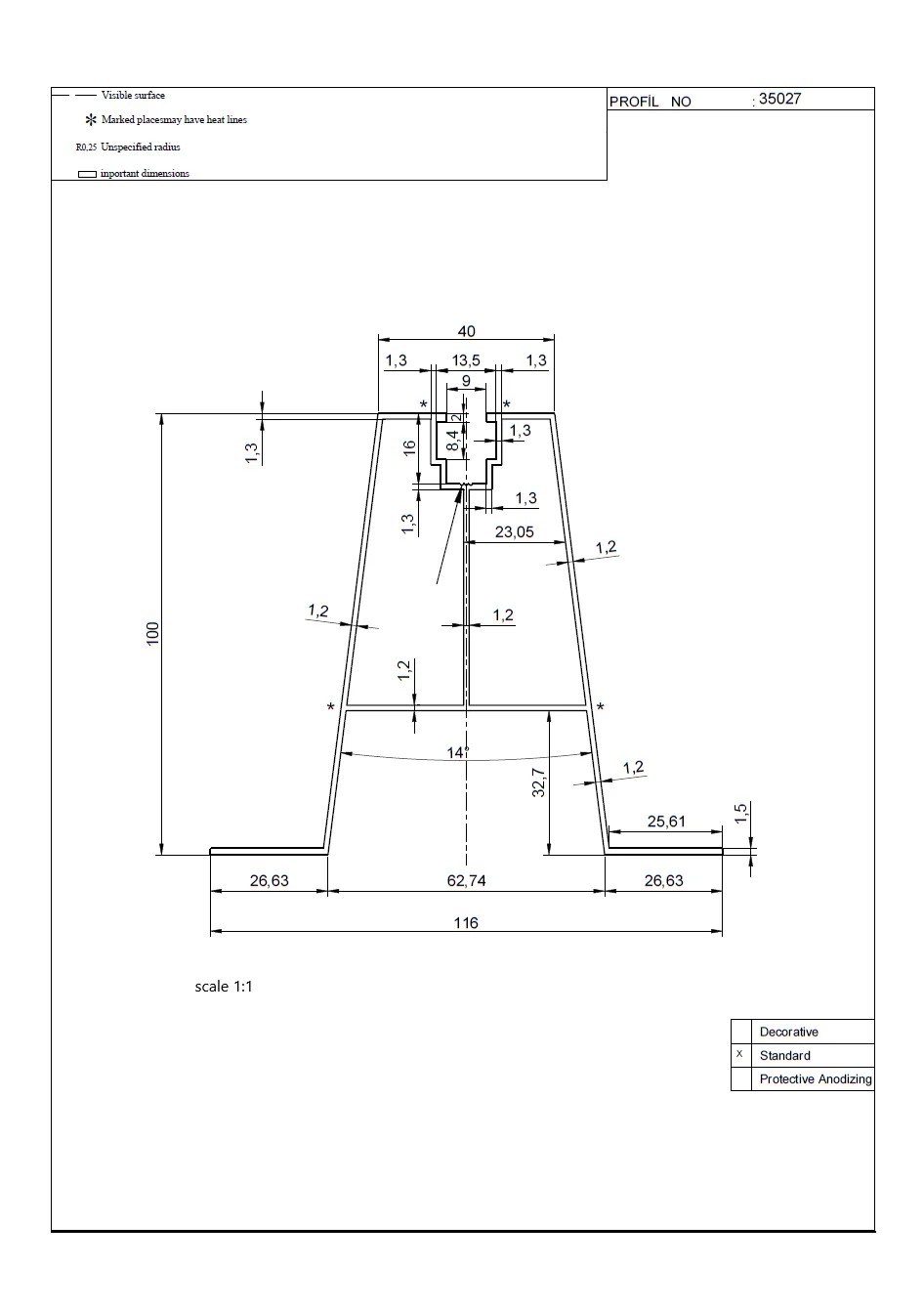

Dimensioni e geometria del profilo
- Lunghezza della staffa: 330 mm
- Altezza totale: 100 mm
- Larghezza totale della base: 116 mm
- Larghezza della piattaforma superiore: 40 mm
- Larghezza interna della base: 62,74 mm
- Larghezza dei piedi laterali: 26,63 mm (ciascuno)
- Angolo di inclinazione delle pareti laterali: 14°
Canale di montaggio (parte superiore del profilo)
- Larghezza dell'apertura di ingresso: 9 mm
- Larghezza interna del canale: 13,5 mm
- Profondità del canale: 16 mm
- Profondità della camera inferiore del canale: 8,4 mm
- Spessore del bordo del canale: 2 mm
Spessori delle pareti e costruzione
- Spessore delle pareti laterali: 1,2 mm
- Spessore della traversa interna: 1,2 mm
- Spessore delle pareti della piattaforma superiore: 1,3 mm
- Spessore del piede della base: 1,5 mm
- Raggio non definito: R0,25 mm
- Altezza fino alla traversa interna: 32,7 mm
Parametri del prodotto
- Materiale del profilo: alluminio (anodizzazione standard)
- Guarnizione: EPDM 2 mm
- Peso: 0,438 kg
- Dimensioni d'ingombro: L 330 × H 100 mm
La staffa trapezoidale è un elemento indispensabile che collega la lamiera del tetto alla struttura di supporto dei pannelli FV. Grazie alla guarnizione EPDM protegge il manto di copertura dall'infiltrazione di acqua nei punti di fissaggio, mentre la struttura in alluminio non grava significativamente sul tetto. La geometria universale rende il profilo adatto alle lamiere grecate più diffuse utilizzate nell'edilizia industriale e commerciale.
