Sistema di coperture in vetro M12. 3 elementi, per tirante fi 12mm, vetro 8-17,52mm (aisi304, universale, satinato)
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Sistema di coperture in vetro a 3 elementi M12 – acciaio AISI 304, satinato
Sistema di montaggio a 3 elementi per coperture in vetro progettato per l'installazione professionale di pensiline in vetro con spessore da 8 a 17,52 mm. Il kit di raccordi in acciaio inossidabile AISI 304 con finitura satinata garantisce un fissaggio durevole, esteticamente curato e sicuro delle pensiline in vetro in edifici residenziali e strutture ad uso pubblico.
Il kit è composto da tre raccordi realizzati con precisione, che formano un sistema completo di fissaggio per pensiline in vetro con tirante. Il vetro non è a contatto diretto con i supporti — le guarnizioni di pressione incluse nel kit proteggono i pannelli e al tempo stesso stabilizzano il vetro nella posizione corretta. La costruzione universale consente il montaggio su diversi tipi di edifici e, in caso di uno strato di isolamento più spesso sull'involucro edilizio, è possibile utilizzare una piastra di montaggio aggiuntiva, rendendo il sistema particolarmente flessibile.

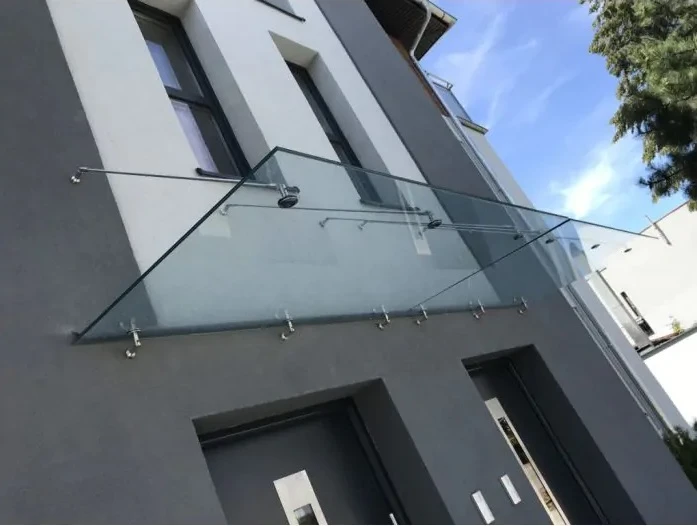

Le coperture in vetro svolgono una doppia funzione — proteggono dalle precipitazioni atmosferiche e conferiscono leggerezza architettonica alla facciata. Il sistema con tiranti garantisce la rigidità della struttura mantenendo un aspetto minimalista, ideale per gli edifici moderni.

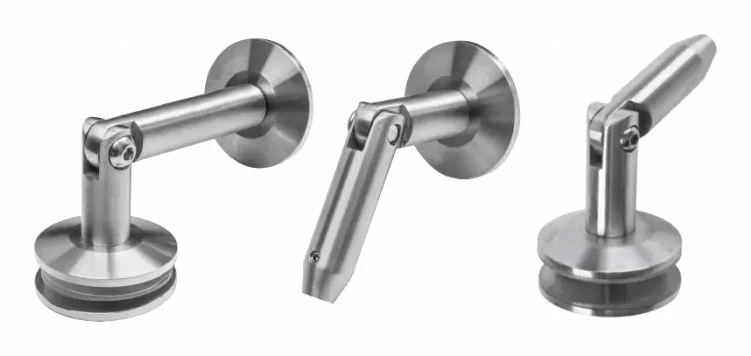

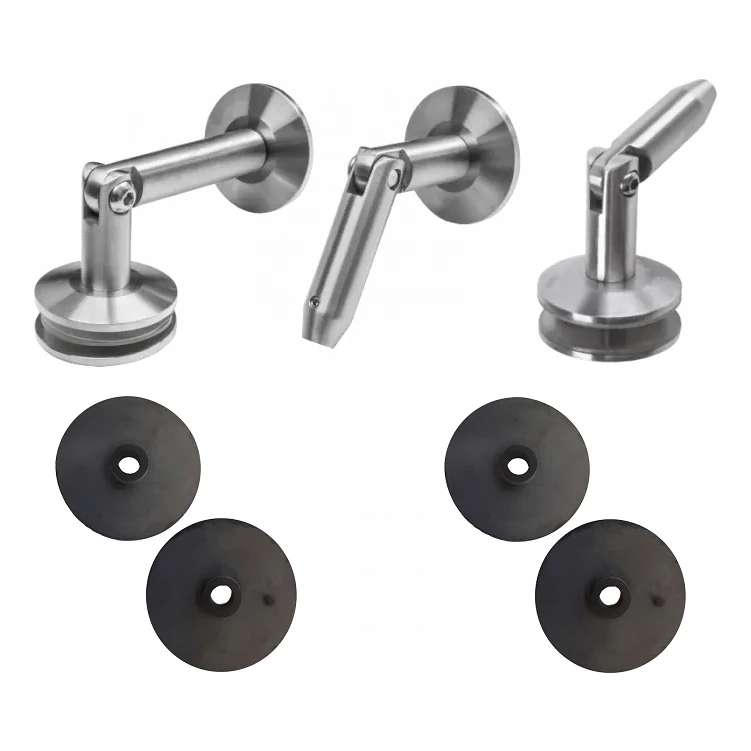

Contenuto del kit
- Raccordo parete–vetro con kit di guarnizioni di pressione
- Raccordo vetro–tirante M12 con kit di guarnizioni di pressione
- Raccordo tirante M12–parete
Il kit non include: pannelli in vetro, tiranti né altri elementi non elencati sopra. Il tirante filettato M12 (barra in acciaio inossidabile) deve essere selezionato separatamente — le lunghezze disponibili sono 1 m, 1,2 m e 1,5 m. Il tirante viene fissato alla facciata e poi teso fino a ottenere la posizione ottimale della pensilina in vetro, garantendone la stabilità.
Specifiche tecniche
- Materiale: acciaio inossidabile AISI 304
- Finitura superficiale: satinato
- Filettatura tirante: M12
- Filettatura viti di fissaggio a parete e vetro: M10
- Spessore vetro: 8–17,52 mm
- Lunghezza (L): 130 mm
- Peso del kit: 1,6 kg
- Diametro fori nel vetro: Ø18 mm
- Angolo di montaggio del tirante: 95°
- EAN: 5901289674263

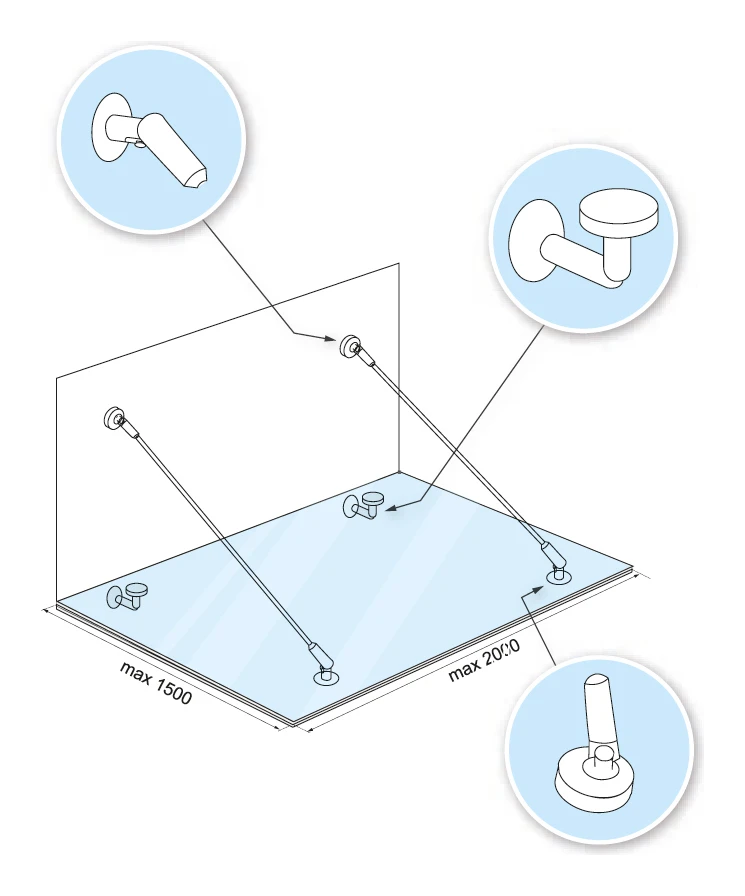

Dimensionamento e schema di montaggio
Il corretto posizionamento dei fori nel pannello di vetro è fondamentale per la stabilità e la sicurezza della struttura. Gli schemi seguenti illustrano la disposizione consigliata dei punti di fissaggio e le dimensioni massime ammissibili del vetro.

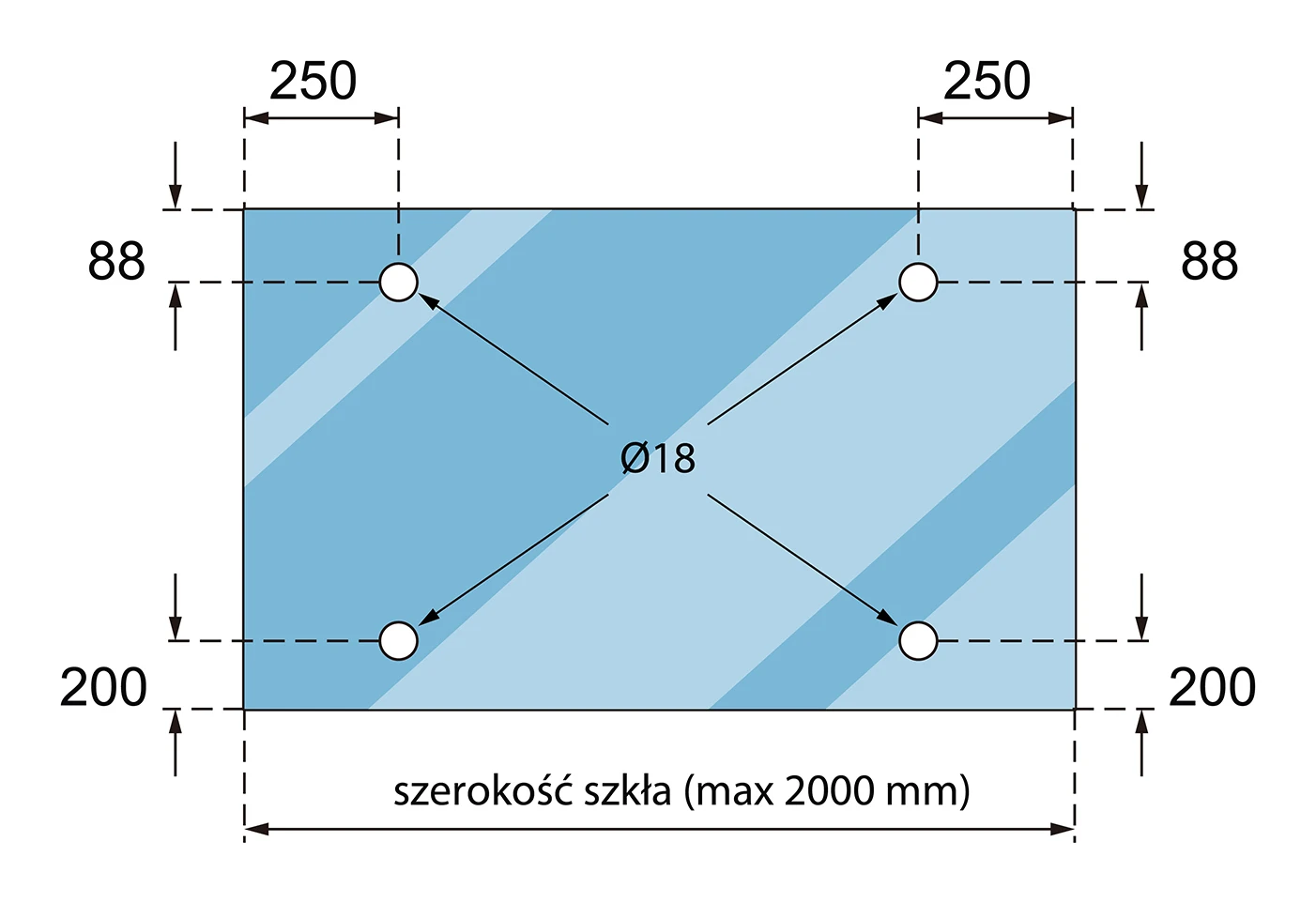

Dimensioni consigliate per la disposizione dei fori nel vetro:
- Larghezza massima del vetro: 2000 mm
- Profondità massima (sporgenza) del vetro: 1500 mm
- Distanza dei fori dai bordi laterali: 250 mm
- Distanza dei fori superiori dal bordo superiore: 88 mm
- Distanza dei fori inferiori dal bordo inferiore: 200 mm
- Diametro dei fori: Ø18 mm

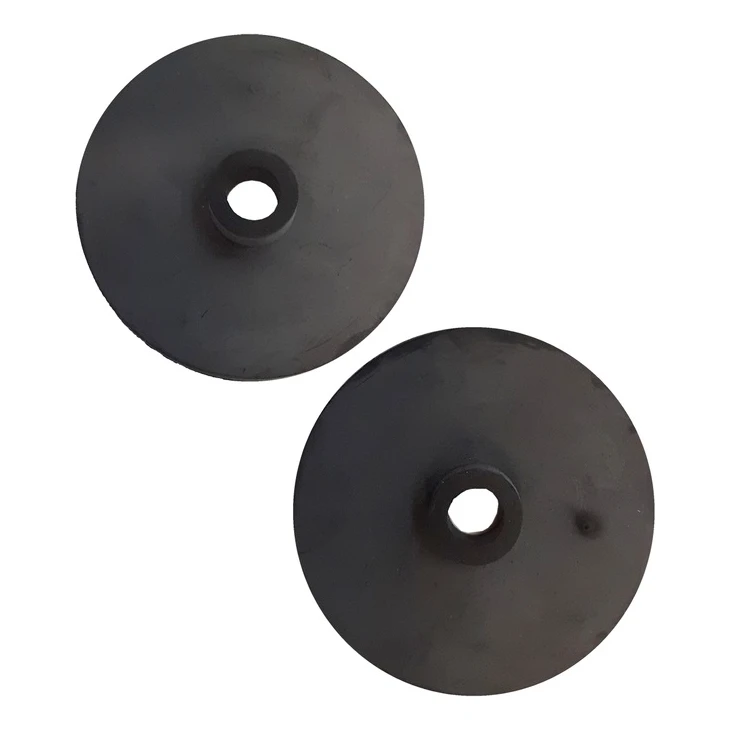

Le guarnizioni di pressione proteggono i pannelli in vetro dal contatto diretto con gli elementi metallici dei raccordi, eliminando il rischio di rotture e garantendo un mantenimento stabile del vetro. Il kit di guarnizioni è incluso con ogni raccordo a contatto con il vetro.
Data l'elevata complessità del montaggio delle coperture in vetro, si raccomanda di affidare i lavori di installazione a una squadra di montaggio qualificata, con esperienza nel lavoro con vetro temperato e sistemi a tirante.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Materiale | AISI 304 |
| Finitura | Satinato |
| Spessore del vetro [mm] | 8-17,52 |
