Sistema di coperture in vetro M10 tirante 3 elementi fi 10 mm vetro 8-17,52 mm AISI 304 satinato

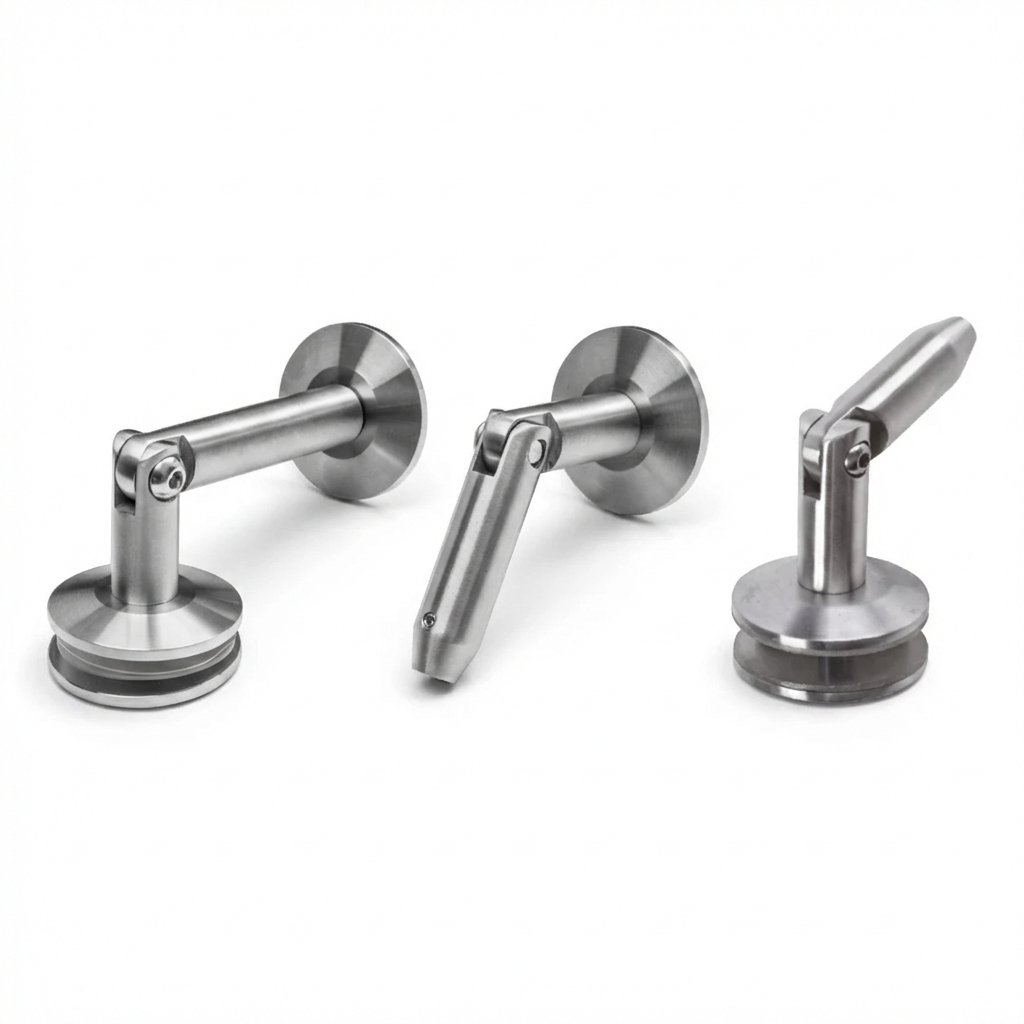

Il sistema è composto da tre raccordi di precisione in acciaio inossidabile AISI 304 con finitura satinata, che garantiscono durabilità ed estetica nel tempo. Ogni elemento dispone di un foro di montaggio nascosto, che conferisce all'intera struttura un aspetto elegante e minimalista. Il vetro non entra mai in contatto diretto con il metallo: il kit include guarnizioni di pressione in gomma che proteggono la lastra e la stabilizzano nella posizione corretta.

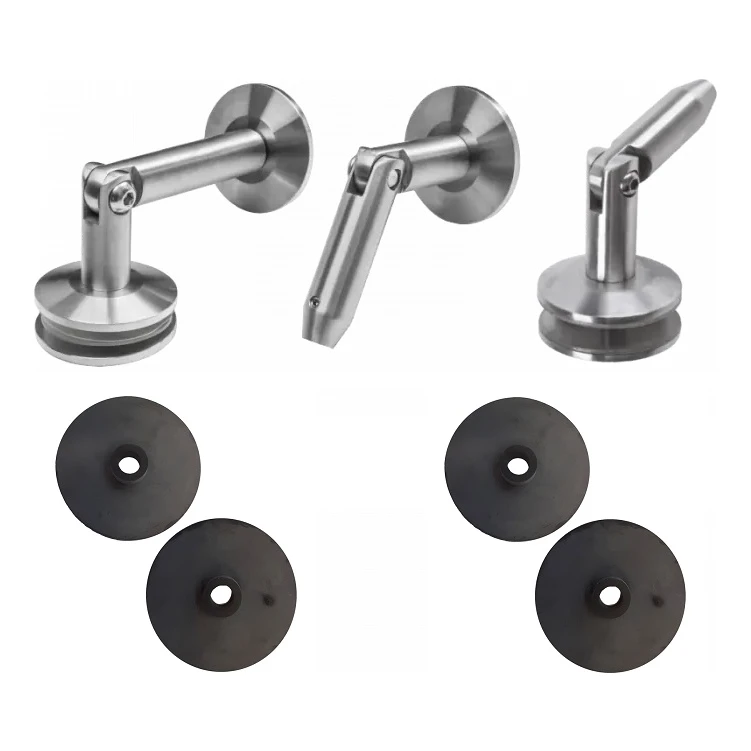

Contenuto del kit

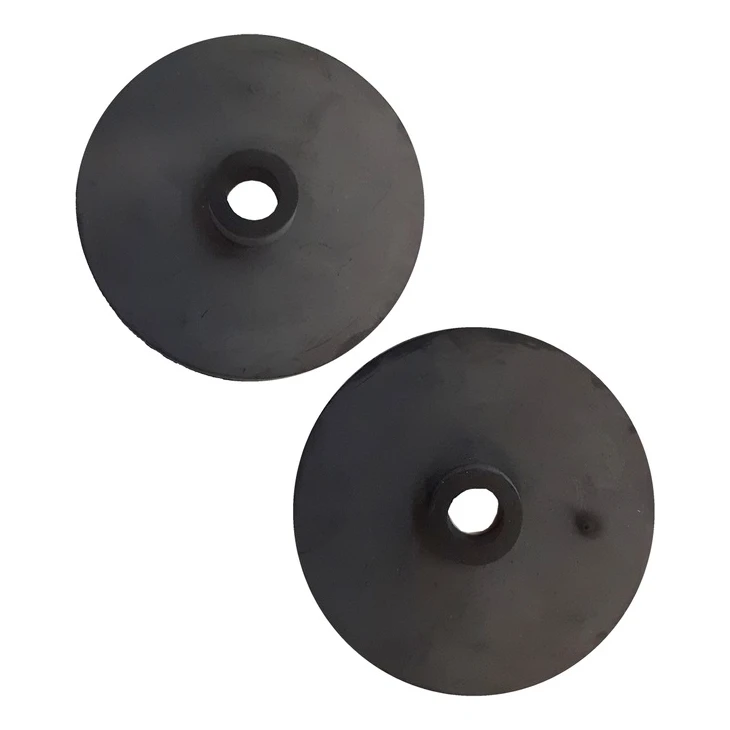

• Raccordo parete–vetro con set di guarnizioni di pressione
• Raccordo vetro–tirante con set di guarnizioni di pressione
• Raccordo tirante–parete

Il kit non include la lastra di vetro né i tiranti, che devono essere scelti separatamente. I tiranti con filettatura M10 sono disponibili in tre lunghezze: 1 m, 1,2 m e 1,5 m e sono realizzati in acciaio inossidabile.

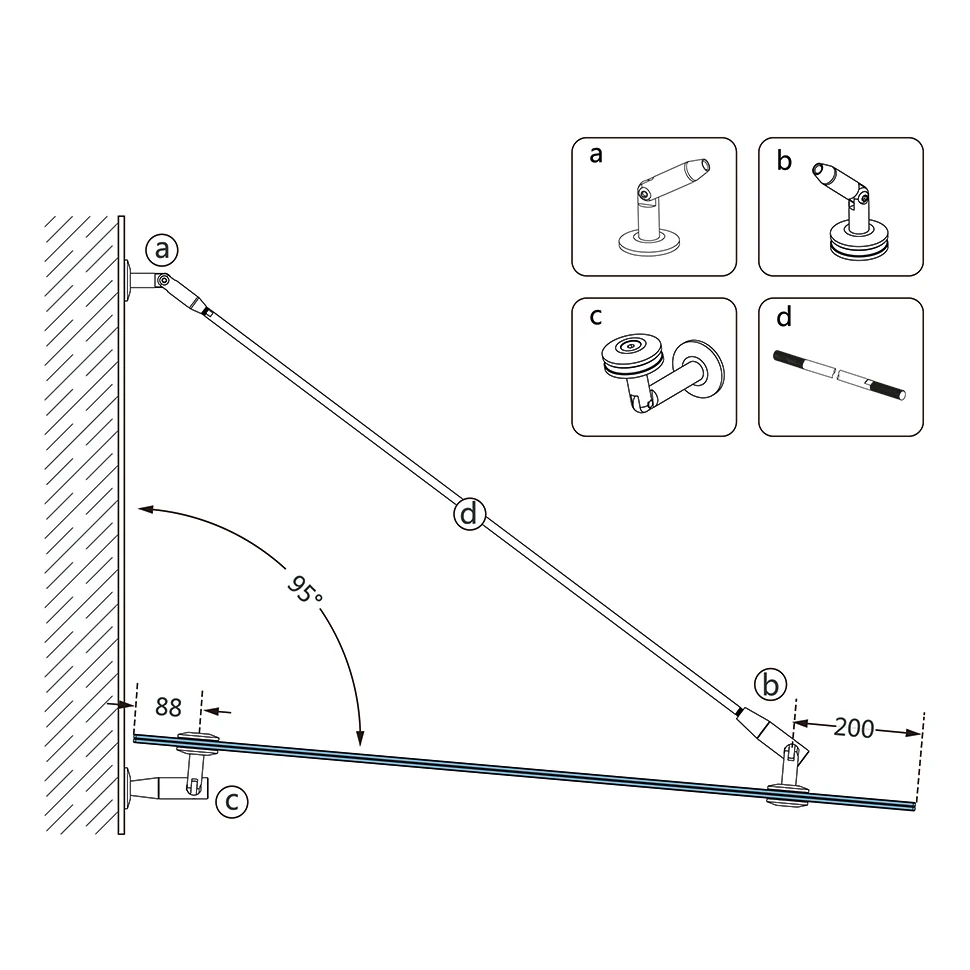

Principio di montaggio

Il tirante viene fissato alla facciata dell'edificio tramite il raccordo tirante–parete (elemento a) e successivamente tensionato fino a ottenere la posizione ottimale della pensilina. Il raccordo parete–vetro (elemento c) mantiene il bordo inferiore della lastra a 88 mm dalla facciata, mentre il raccordo vetro–tirante (elemento b) trasferisce i carichi all'asta di trazione. Il campo di regolazione dell'angolo del tirante è fino a 95°, consentendo di adattare il sistema a diverse condizioni di installazione.

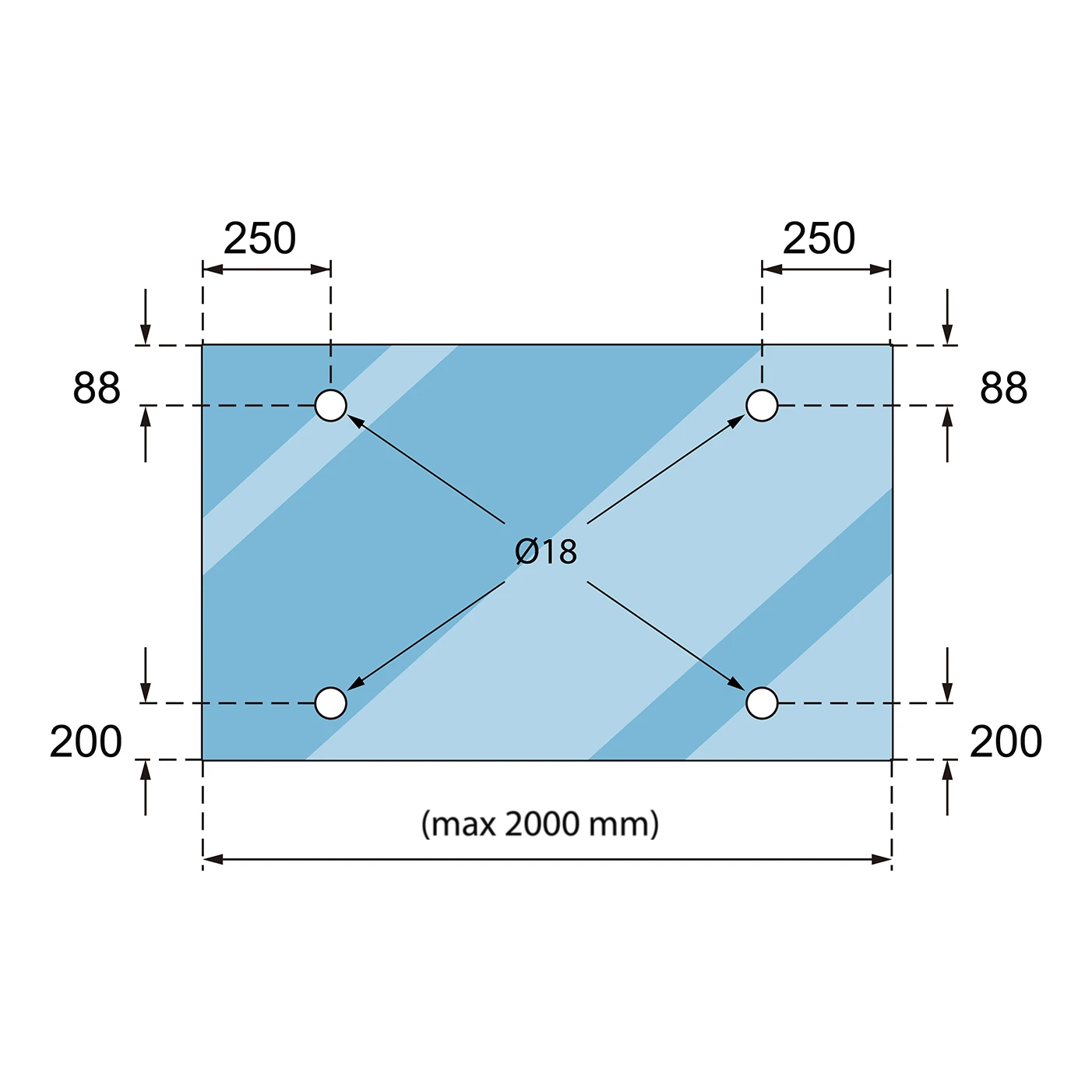

Posizionamento dei punti di fissaggio nel vetro

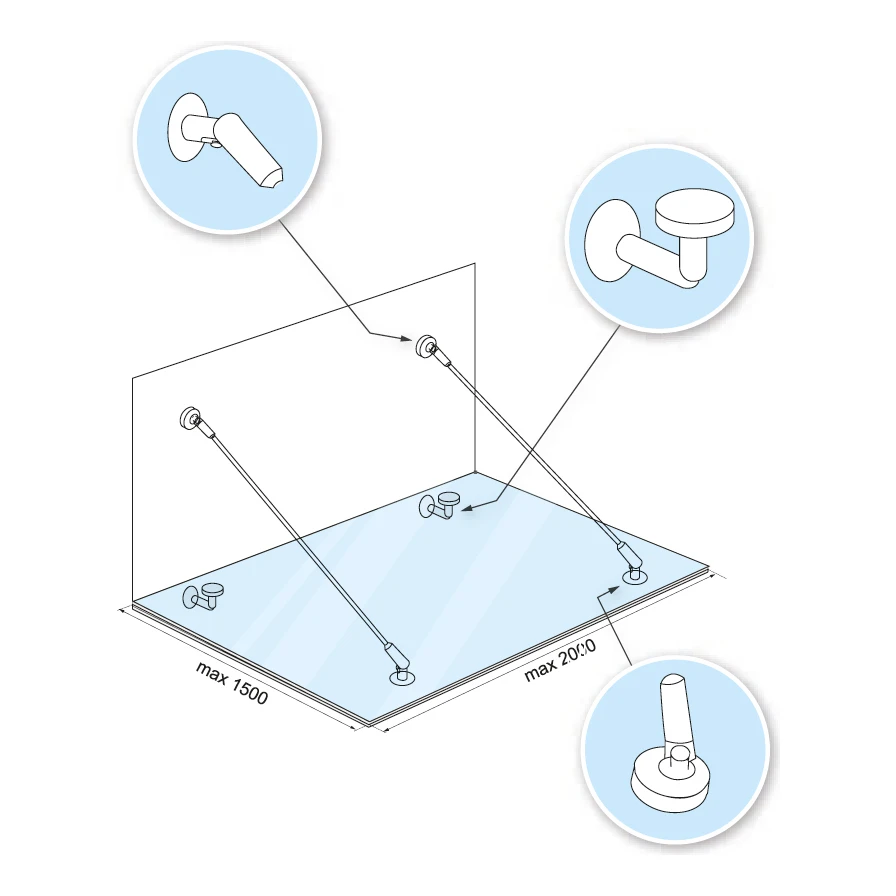

• Larghezza massima del vetro: 2000 mm
• Profondità massima della pensilina: 1500 mm
• Fori superiori (raccordi parete–vetro): 88 mm dal bordo superiore, 250 mm dai bordi laterali
• Fori inferiori (raccordi vetro–tirante): 200 mm dal bordo inferiore, 250 mm dai bordi laterali
• Diametro dei fori nel vetro: Ø18 mm

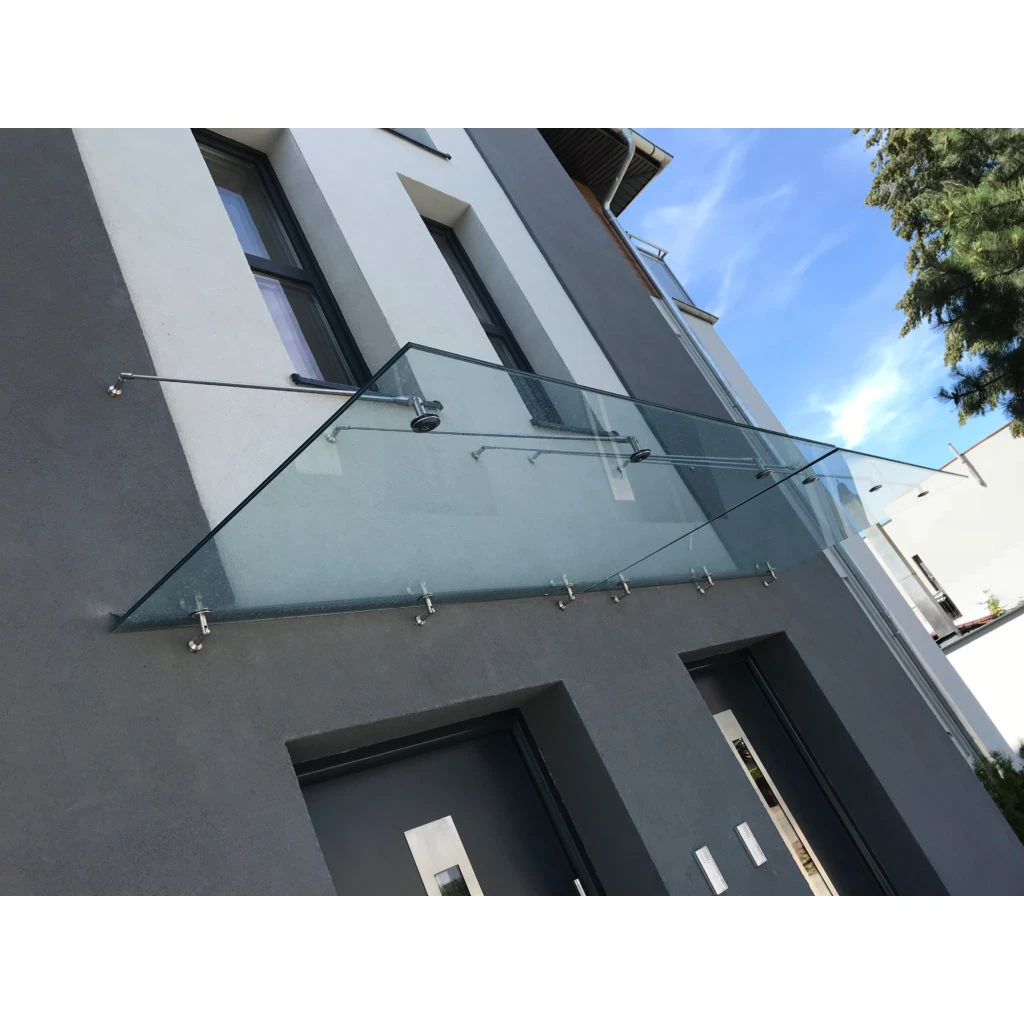

La versatilità di applicazione è la caratteristica chiave di questo sistema. Nel caso di edifici con uno spesso strato di isolamento termico, è possibile utilizzare una piastra di montaggio aggiuntiva che consente un ancoraggio sicuro dei raccordi nella muratura portante. Grazie a ciò, il kit si adatta perfettamente sia alle nuove costruzioni che alla ristrutturazione di facciate esistenti. Le coperture in vetro proteggono la zona d'ingresso dalle precipitazioni atmosferiche, conferendo al contempo all'edificio un aspetto moderno e leggero.

Specifiche tecniche

• Filettatura tirante: M10
• Spessore del vetro: 8–17,52 mm
• Viti di fissaggio a parete e vetro: M9
• Materiale: acciaio inossidabile AISI 304
• Finitura: satinata
• Lunghezza del raccordo: 130 mm
• Peso del kit: 1,64 kg
