SIMET SIMTEC SM20C 4P – scaricatore di sovratensioni Tipo 2 (C) 20kA 1,5kV
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

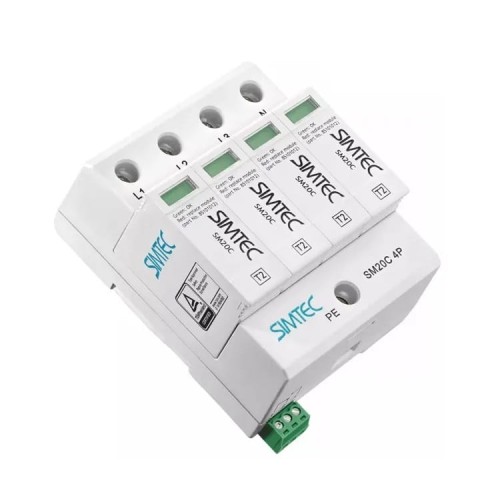

SIMET SIMTEC SM20C 4P – scaricatore di sovratensioni Tipo 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P è uno scaricatore di sovratensioni a quattro poli di classe C (Tipo 2), destinato alla protezione degli impianti elettrici nelle reti TN da sovratensioni atmosferiche e di manovra. Il dispositivo garantisce una corrente di scarica nominale di 20 kA e un livello di protezione in tensione inferiore a 1,2 kV, proteggendo efficacemente le utenze finali — dalle apparecchiature informatiche e di telecomunicazione ai dispositivi di automazione degli edifici. La struttura modulare con cartucce sostituibili consente una rapida sostituzione dell'elemento danneggiato senza smontare l'intero apparecchio, riducendo i tempi di assistenza e i costi di manutenzione dell'impianto. Lo scaricatore non richiede l'uso di induttanze di disaccoppiamento, il che semplifica lo schema del quadro elettrico. Il montaggio avviene su guida 35 mm conforme alla norma EN 60715 — i normali fermi a scatto consentono l'installazione in pochi secondi. Le finestrelle di controllo verdi presenti su ogni modulo permettono una verifica visiva immediata dello stato del dispositivo di protezione senza l'uso di strumenti di misura.
Caratteristiche principali e applicazione
- Protezione da sovratensioni atmosferiche e di manovra nelle reti TN
- Struttura modulare con cartucce sostituibili — manutenzione rapida senza sostituire l'intero apparecchio
- Nessuna necessità di induttanze di disaccoppiamento — montaggio semplificato
- Segnalazione visiva dello stato di ogni modulo tramite indicatori verdi
- Montaggio su guida DIN 35 mm secondo EN 60715 — installazione standard nel quadro elettrico
Specifiche tecniche
| Parametri elettrici | |
|---|---|
| Classe dello scaricatore | C (Tipo 2) |
| Numero di poli | 4 |
| Tensione nominale di esercizio | 230 V |
| Tensione massima continuativa di esercizio (Uc) | 275 V |
| Corrente di scarica nominale (In) | 20 kA |
| Corrente da impulso | 20 kA |
| Livello di protezione in tensione (Up) | < 1,2 kV |
| Tempo di reazione | < 25 ns |
| Frequenza di esercizio | 40–63 Hz |
| Rete | |
| Tipo di rete | TN |
| Montaggio e involucro | |
| Modalità di montaggio | guida 35 mm conforme alla norma EN 60715 |
| Grado di protezione IP | IP20 |
| Colore | grigio |
| Condizioni di esercizio | |
| Umidità ammessa | < 95% |
| Dati commerciali | |
| Produttore | SIMET |
| Modello | SM20C 4P |
| Peso | 0,2 kg |
| EAN | 5907813217296 |
File da scaricare:
Dati tecnici
| Applicazione | AC (rete) |
| Tipo di scaricatore (classe SPD) | T2 (C) |
| Tensione nominale [V] | 275V AC |
| Numero di poli | 4P |
| Corrente di fulmine (Iimp/In) [kA] | 20 kA |
| Marca | SIMTEC |
| Livello di protezione (Up) [kV] | 1,5 kV |
