Profilo in alluminio di montaggio PV 40×40 mm – guida 665 cm per viti M10

Disponibilità: In magazzino (grande quantità)

Spedito entro: 7 giorni lavorativi

Peso: 5.467 kg

Prezzo/ pz.: 41,79 € 41.79

incl. 22.00% IVA, escl. costi di spedizione

Prezzo netto/ pz.: (34,26 €)

escl. 22.00% IVA, escl. costi di spedizione

* Opzioni di imballaggio:

Pezzo
Imballaggio: 16 pezzi
Imballaggio: 174 pezzi
Imballaggio: 348 pezzi

quantità pz.

Totale:

prodotto non disponibile

aggiungi alla lista dei desideri

* - Campo obbligatorio

Valutazione:

Fornitore: -

Codice prodotto: PV-01-01

consiglia a un amico

Descrizione

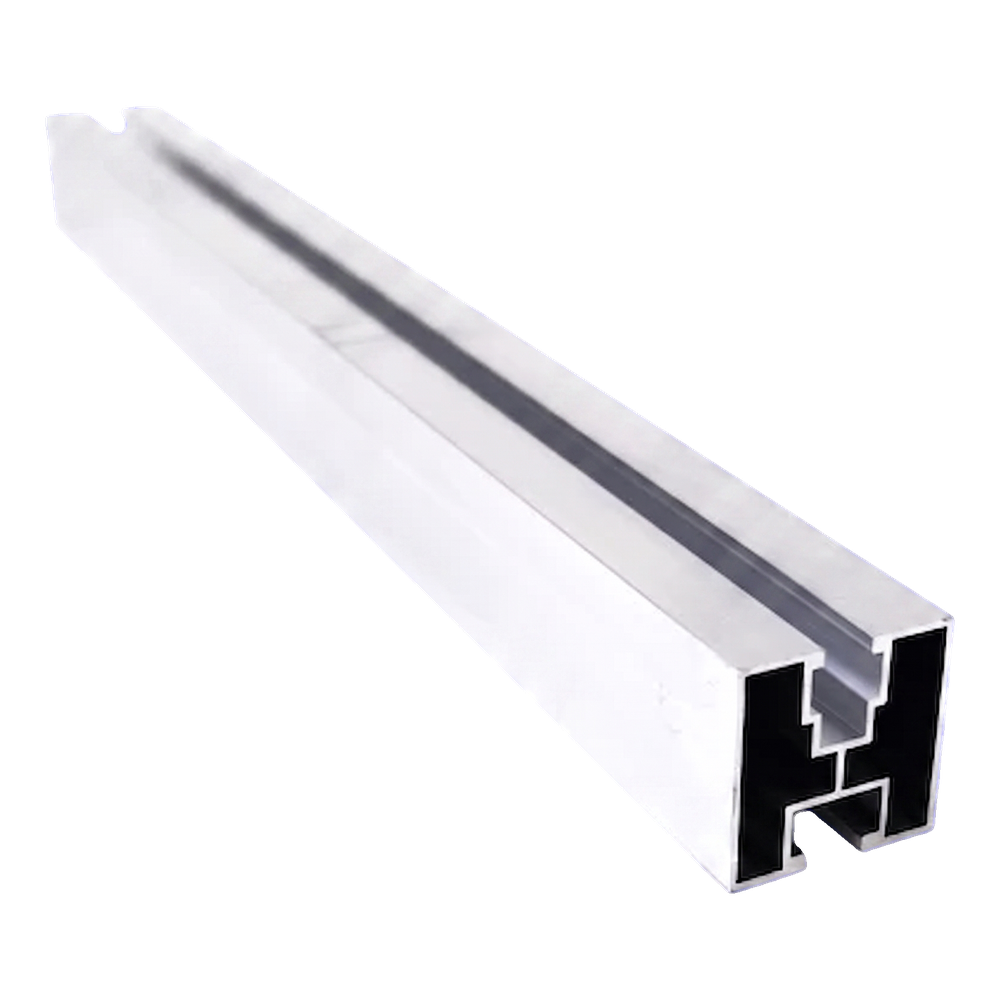

Profilo in alluminio di montaggio PV 40×40 mm – guida 665 cm per viti M10

Profilo in alluminio di montaggio 40x40 mm con due canali guida

Il profilo di montaggio 40x40 mm con lunghezza 665 cm è l'elemento base della struttura portante per moduli fotovoltaici. Realizzato in alluminio 6060, unisce un basso peso proprio a una buona resistenza meccanica e a una piena resistenza alla corrosione. La struttura a doppio canale della sezione — con il canale superiore per i morsetti di fissaggio dei pannelli e il canale inferiore per il collegamento a ganci per tetto, adattatori o triangoli — permette di costruire un'intera sottostruttura con un solo profilo. Il montaggio si basa su viti esagonali M10 DIN 933 nel canale inferiore e su dadi quadrati M8 nel canale superiore, eliminando la necessità di forare e velocizzando i lavori sul tetto. Il profilo è disponibile anche nella versione anodizzata nera, e la sua lunghezza può essere aumentata tramite giunti per profili disponibili separatamente.

Vantaggi chiave per i team di installazione

Sezione a doppio canale 40x40 mm che consente il fissaggio simultaneo dei morsetti e il collegamento alla sottostruttura

Compatibilità con viti esagonali M10 DIN 933 e dadi quadrati M8 — elementi di fissaggio standard

Alluminio 6060 resistente alla corrosione, adatto all'anodizzazione e garanzia di durata in condizioni esterne

Possibilità di collegare più profili in tratti più lunghi tramite giunti dedicati

Spessore parete di 1,2 mm con una massa di soli 0,82 kg/m — struttura leggera che facilita il trasporto sul tetto

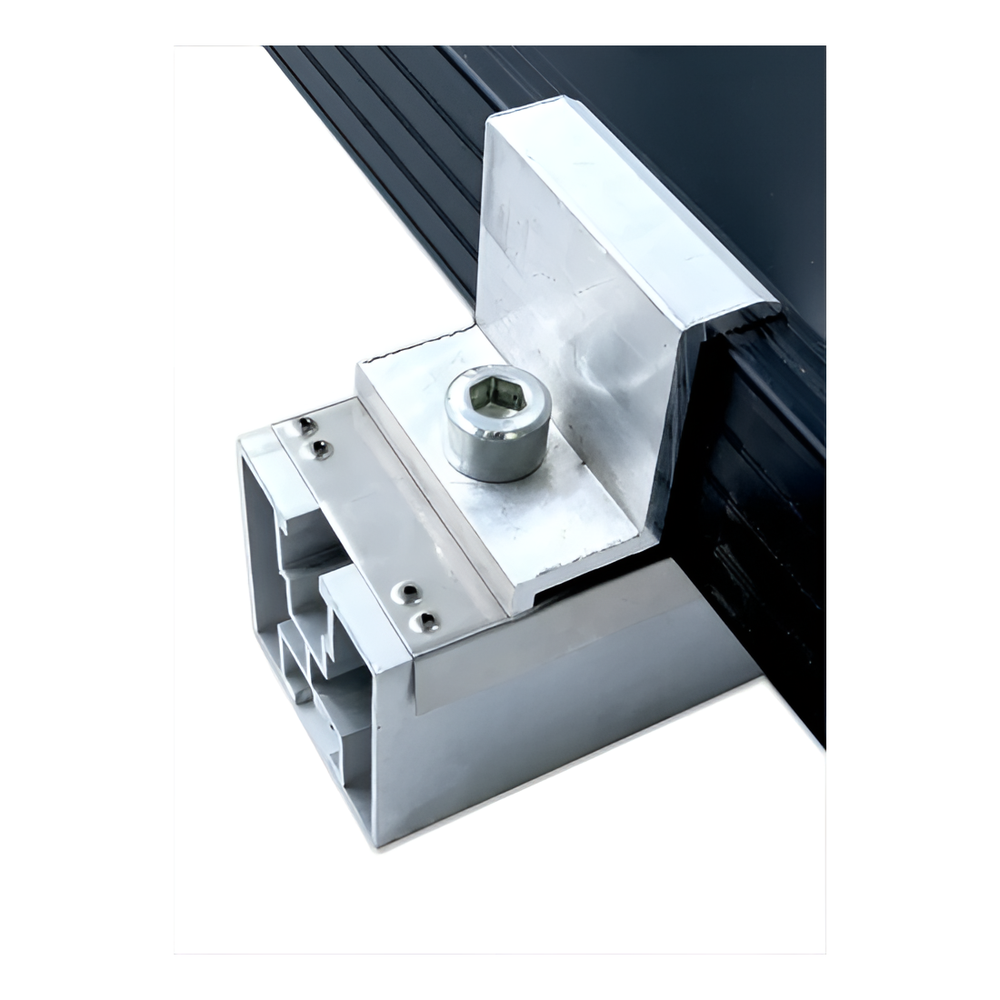

Morsetto fissato nel canale superiore del profilo in alluminio 40x40 mm — dettaglio di montaggio

Il canale guida superiore con larghezza della scanalatura di 10,8 mm accoglie i dadi quadrati M8 utilizzati per fissare i morsetti laterali e centrali. Questo permette di posizionare i pannelli fotovoltaici in qualsiasi punto lungo il profilo — senza forare e senza adattatori aggiuntivi. Il canale inferiore con foro di 9 mm è compatibile con le viti esagonali M10, con cui il profilo si collega a ganci per tetto o ad altri elementi della sottostruttura. Questa configurazione rende l'intero sistema completamente regolabile e permette un posizionamento preciso del profilo rispetto alla falda del tetto.

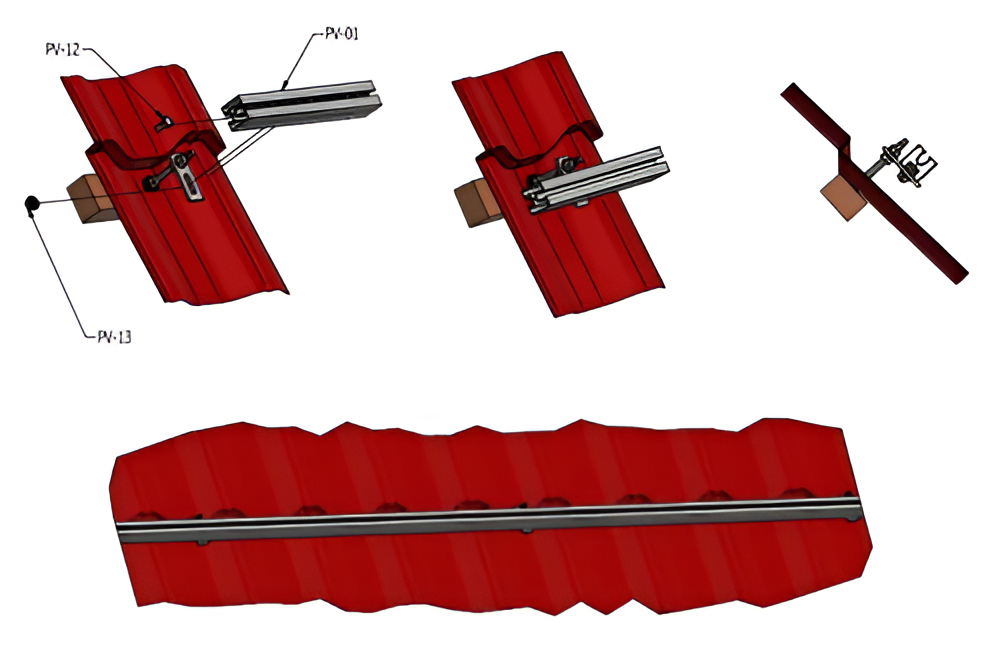

Schema di montaggio del profilo in alluminio su tetto rivestito con lamiera coppo e ganci e morsetti

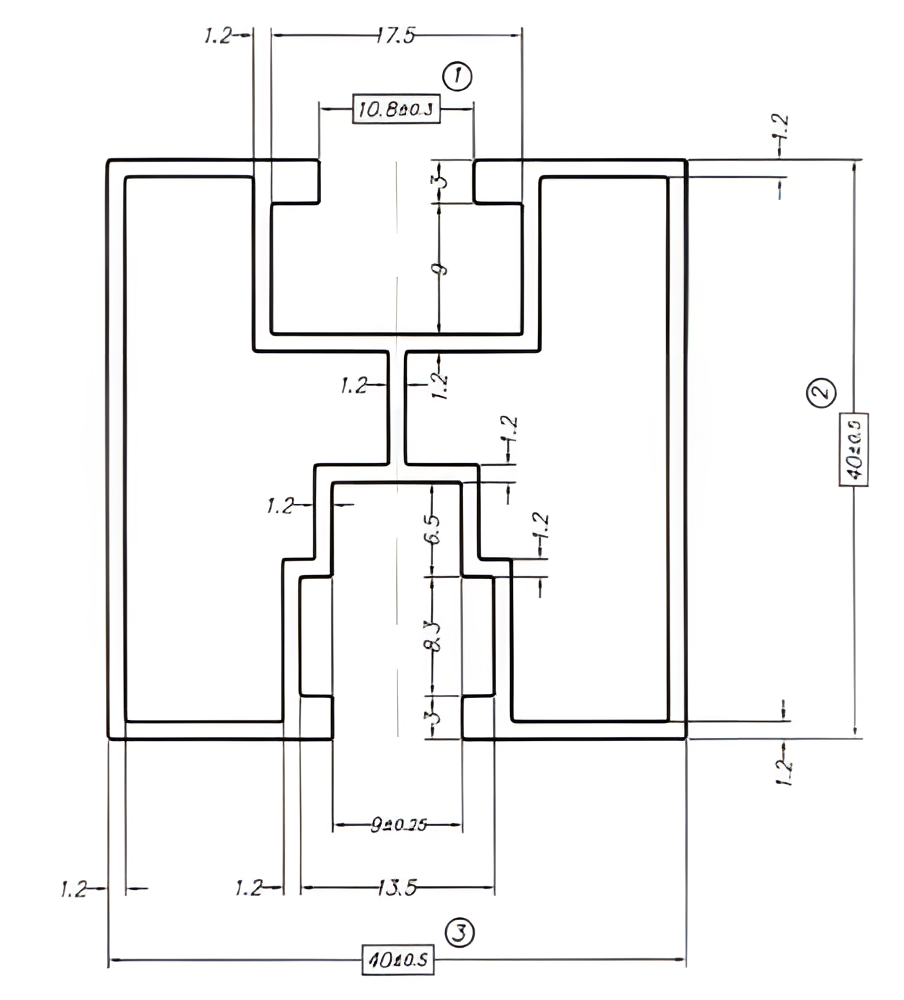

Disegno tecnico della sezione del profilo 40x40 mm con le dimensioni dei canali e lo spessore delle pareti

Video che presenta il profilo di montaggio in alluminio 40x40 mm

Video che presenta l'applicazione del profilo di montaggio PV

Video che presenta il montaggio della struttura fotovoltaica con profilo in alluminio

Dimensioni

Sezione (larghezza x altezza)	40 x 40 mm (tolleranza +/-0,5 mm)
Lunghezza	665 cm
Spessore parete	1,2 mm
Massa al metro	0,82 kg
Larghezza scanalatura canale superiore	10,8 mm (tolleranza +/-0,3 mm)
Larghezza scanalatura canale inferiore	9 mm (tolleranza +/-0,75 mm)

Materiale e finitura

Materiale / lega	alluminio 6060
Finitura superficiale	grezza (versione anodizzata nera disponibile separatamente)
Colore	argento (naturale)

Montaggio e compatibilità

Canale di montaggio / tipo di scanalatura	superiore — morsetti PV; inferiore — ganci, adattatori, triangoli
Viti compatibili	canale superiore: dado quadrato M8; canale inferiore: vite esagonale M10 DIN 933
Tipo di tetto / supporto	tetti a falda — lamiera coppo, lamiera grecata e altri (con ganci appropriati)
Modalità di collegamento	giunti per profili (disponibili separatamente)

Altri parametri

Versione anodizzata	sì (nera, disponibile separatamente)
Consegna	FTL (camion completo)

Dati tecnici

Lunghezza [mm]	6650
Profilo [mm]	40×40
Tipo di scanalatura	Per bullone esagonale
Finitura	Naturale
