Ponte trapezoidale in alluminio H-70 con EPDM 330 mm – fissaggio FV per lamiera grecata

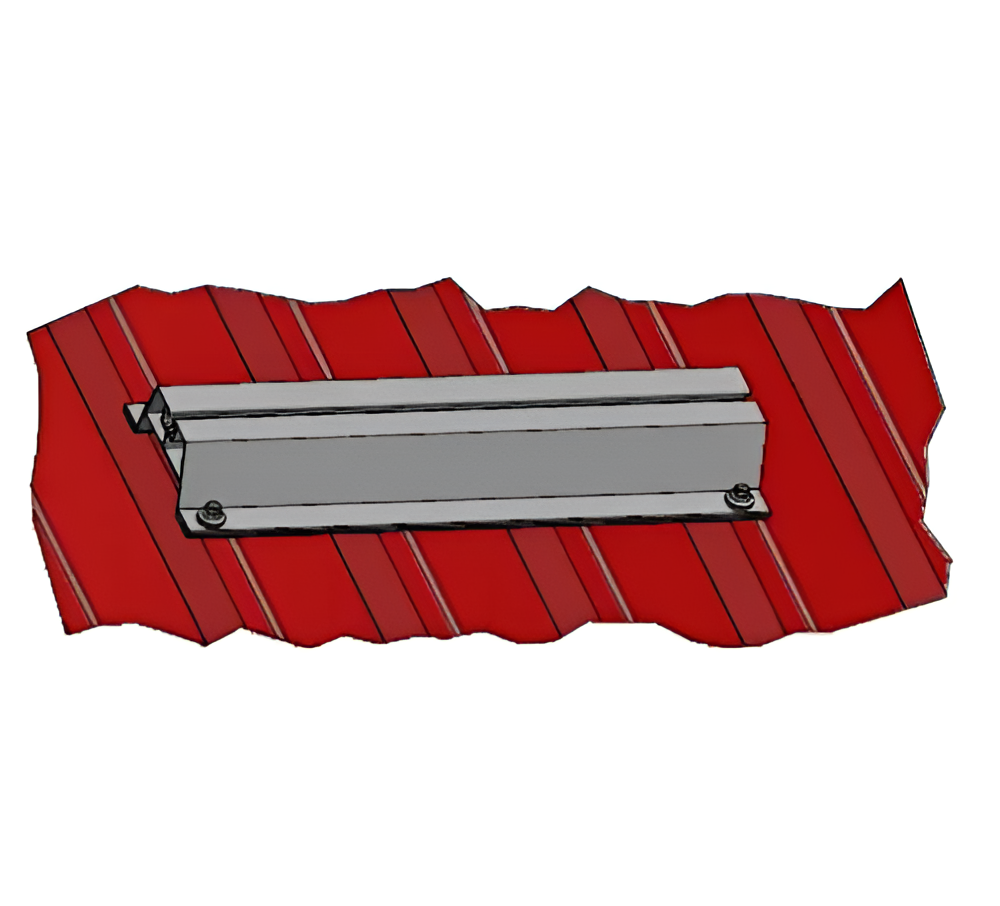

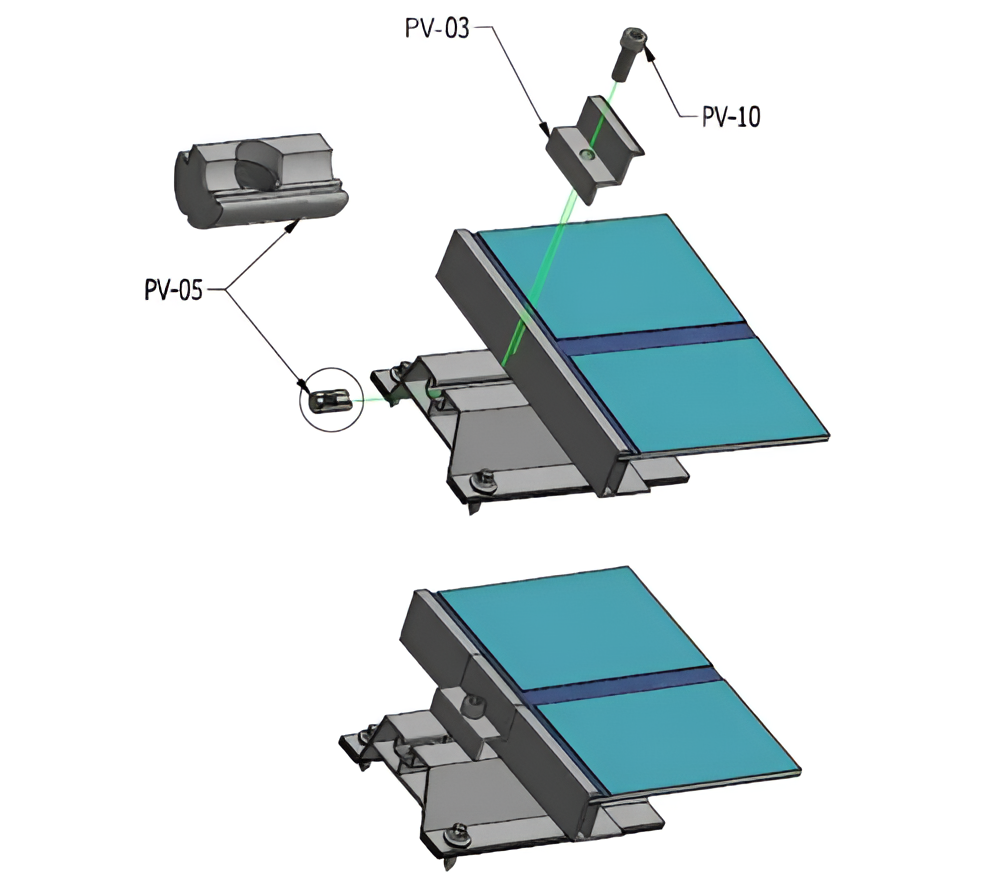

Il ponte trapezoidale H-70 con guarnizione EPDM è un profilo ponte in alluminio progettato per il fissaggio diretto di pannelli fotovoltaici su tetti rivestiti in lamiera grecata. La forma trapezoidale della sezione riproduce la geometria delle onde della lamiera, grazie a ciò il profilo si appoggia in modo stabile sulla copertura del tetto senza necessità di ulteriori spessori di livellamento. L'altezza del profilo garantisce una distanza adeguata tra il modulo e la superficie del tetto, consentendo il libero flusso d'aria sotto il pannello — la ventilazione naturale dissipa efficacemente il calore, il che si traduce in migliori condizioni operative dei moduli FV. Il canale di montaggio superiore consente il fissaggio di morsetti terminali e centrali tramite viti a esagono incassato e dadi quadri, mentre i fori per le viti di fissaggio del ponte alla lamiera vengono realizzati direttamente sul tetto durante il montaggio, il che permette di adattare con precisione il punto di ancoraggio al profilo della lamiera.
Vantaggi del ponte trapezoidale H-70
- Lo spazio di ventilazione tra il pannello e il tetto favorisce il raffreddamento naturale dei moduli e limita il calo di rendimento nelle giornate calde
- La guarnizione EPDM inclusa protegge la copertura del tetto nel punto di fissaggio e impedisce l'infiltrazione di acqua sotto la lamiera
- La lega di alluminio 6060 resistente alla corrosione — il profilo non richiede ulteriore protezione anticorrosiva e si dimostra affidabile in condizioni esterne per anni

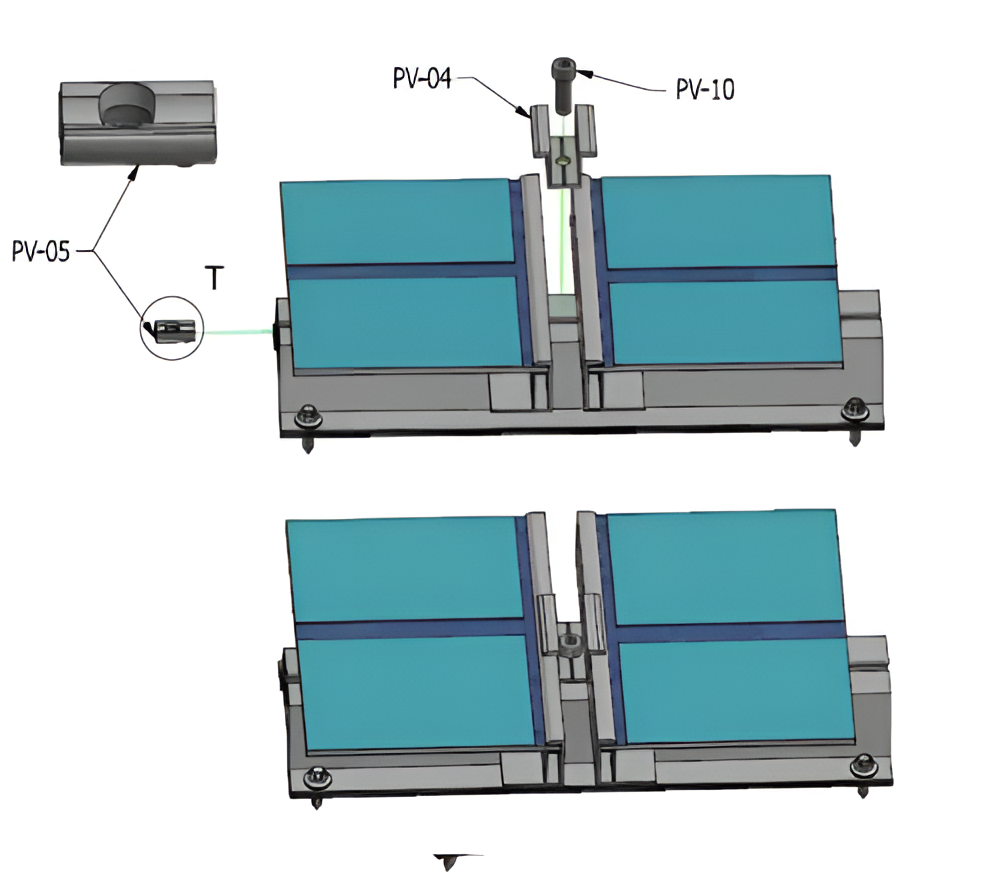

- La compatibilità con morsetti centrali e terminali consente un utilizzo universale in diverse configurazioni di installazione
- I fori di montaggio vengono realizzati sul tetto — adattamento flessibile alla spaziatura delle onde della lamiera grecata

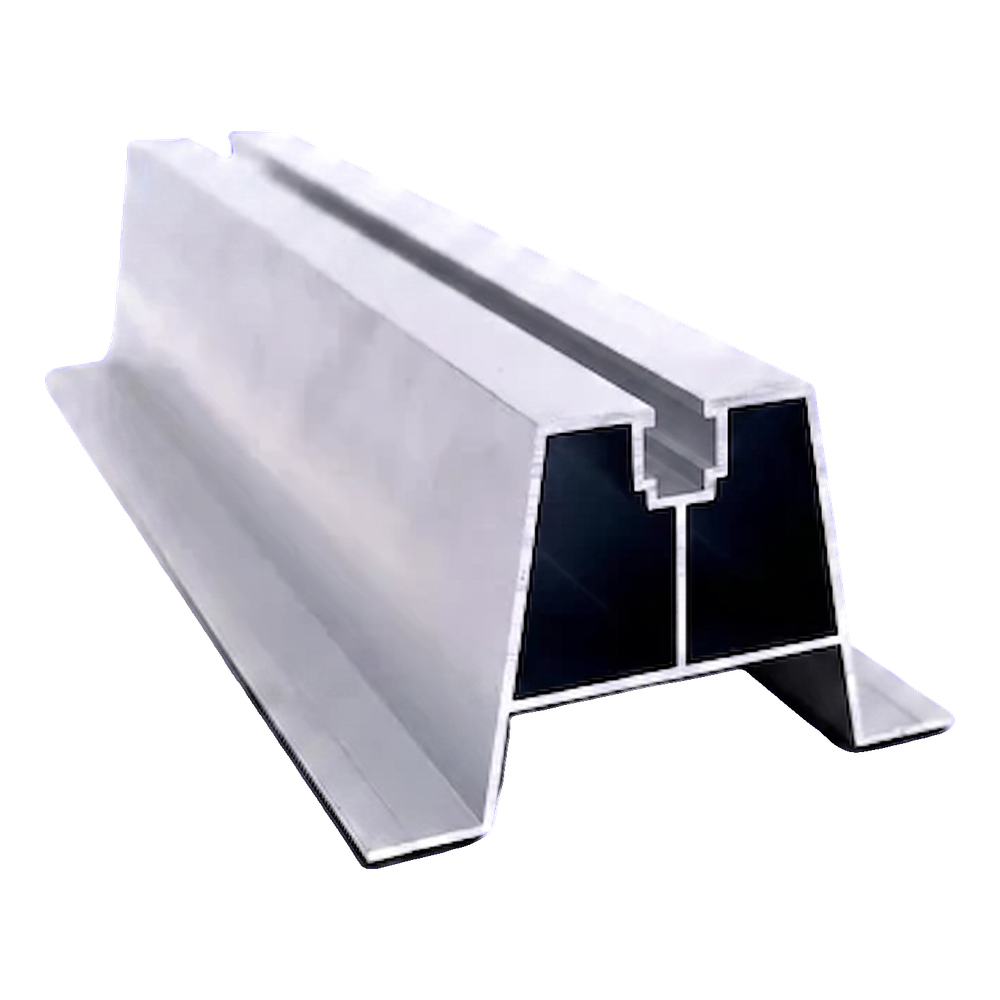

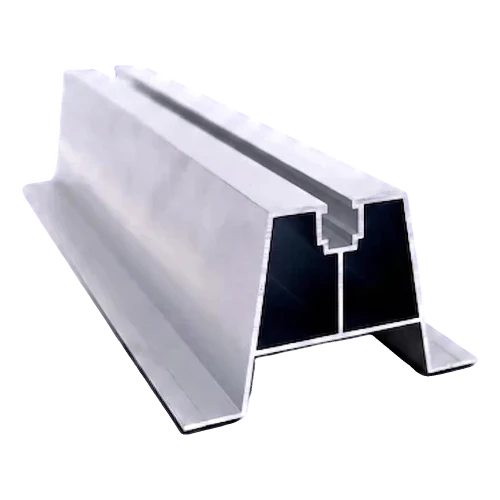

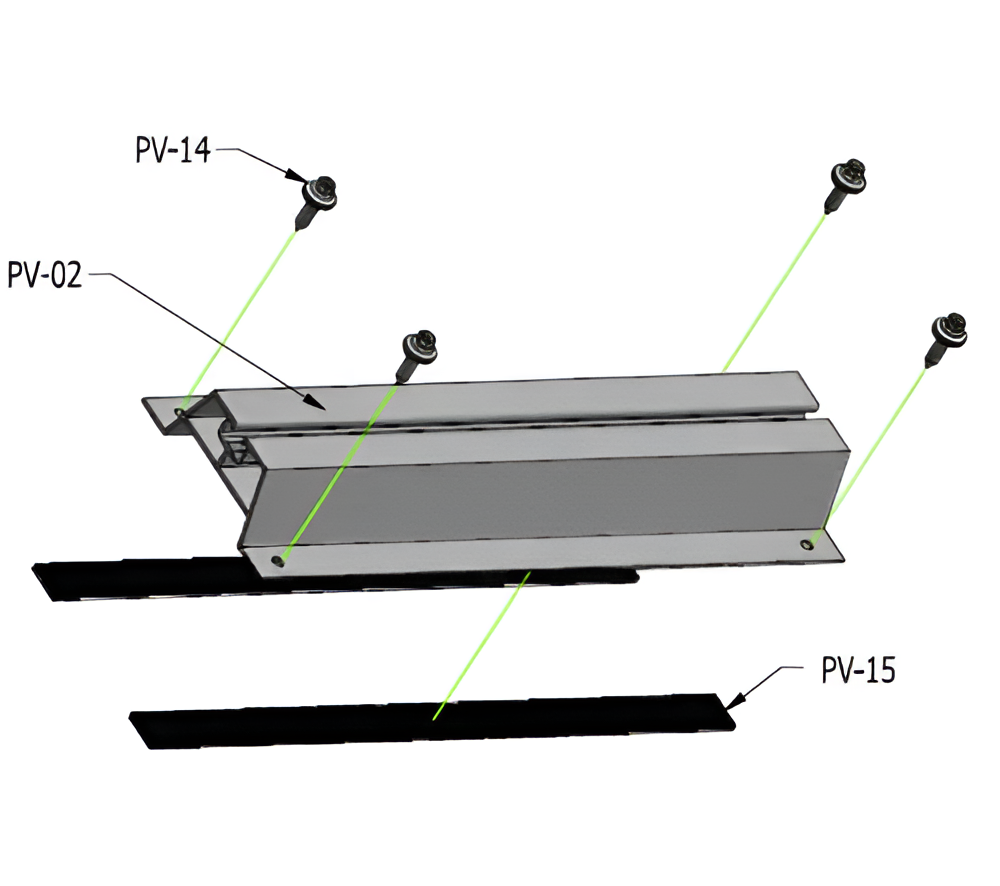

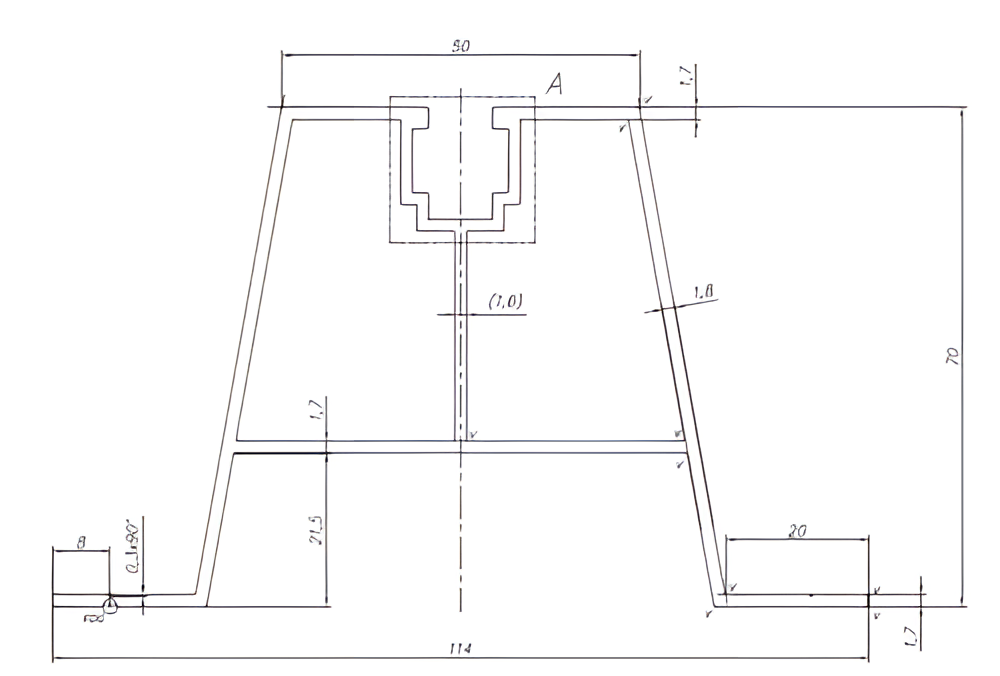

Il profilo presenta una sezione trapezoidale con rinforzo interno — due setti verticali irrigidiscono la struttura e trasferiscono i carichi dei moduli fissati sull'onda della lamiera. Nella parte superiore del profilo si trova il canale di montaggio destinato all'inserimento dei morsetti di fissaggio dei moduli fotovoltaici. La base del profilo poggia in modo stabile sulle onde della lamiera grecata, mentre la guarnizione EPDM (visibile nello schema di montaggio) colma le irregolarità e garantisce la tenuta nei punti di ancoraggio.
