Palo terminale destro/sinistro ø 42,4x1060mm AISI304 2 supporti per vetro a pavimento
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

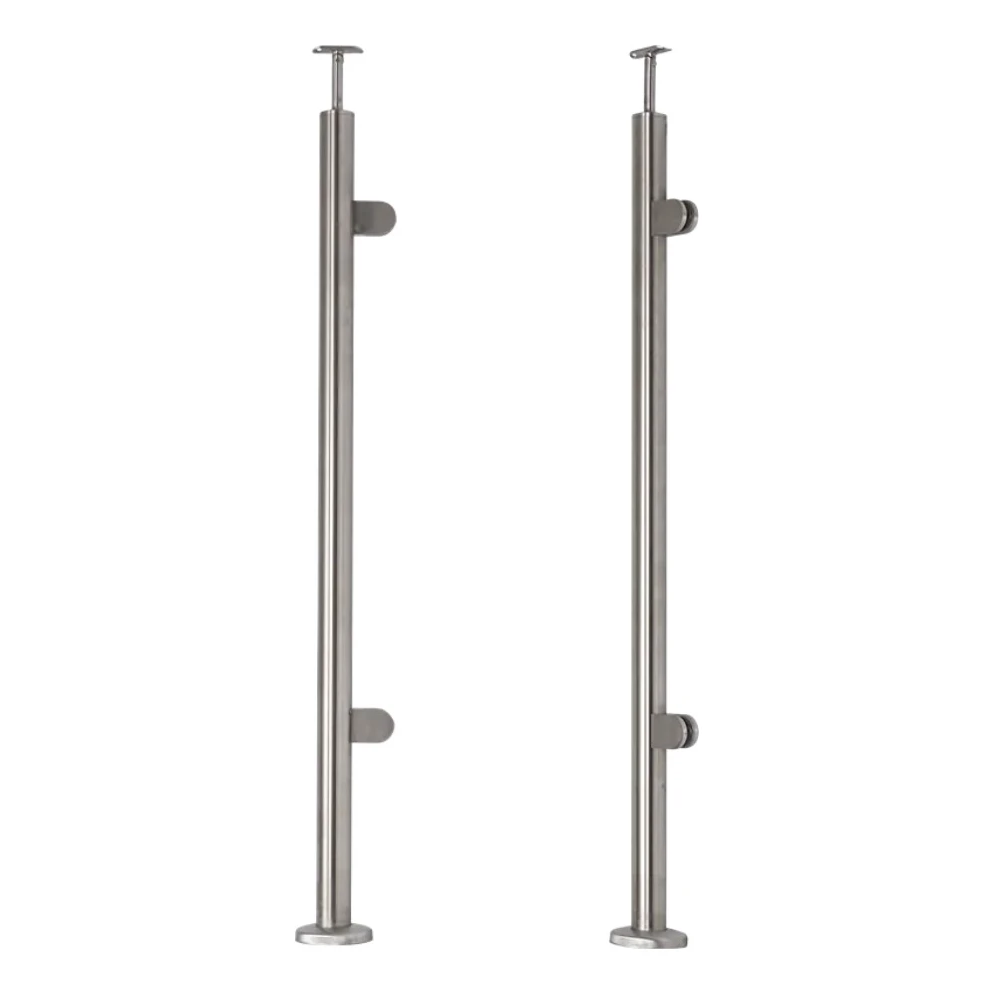

Palo per balaustra terminale in acciaio inossidabile ø 42,4 mm con supporti per vetro
Palo per balaustra terminale destro/sinistro in acciaio inossidabile AISI 304 con finitura satinata (spazzolata). Set completo destinato alla costruzione di balaustre per balconi e scale con riempimento in vetro. Palo da montare a pavimento, dotato di 2 supporti per vetro, raccordo corrimano e copribase — pronto per una rapida installazione.
Caratteristiche principali del palo
- Materiale: acciaio inossidabile AISI 304 — elevata resistenza alla corrosione e ai danni meccanici
- Finitura: satinata (spazzolata)
- Diametro palo: ø 42,4 mm, spessore parete: 2 mm
- Altezza palo: 1060 mm
- Altezza totale con corrimano: 1102,4 mm
- Tipo: terminale destro/sinistro — universale, adatto a diversi progetti architettonici
- Modo di montaggio: a pavimento
- Supporti per vetro: 2 pz.
- Gamma spessore vetro: 6–10,76 mm (in dotazione guarnizioni per vetro 8 mm)
- Peso: 3,2 kg

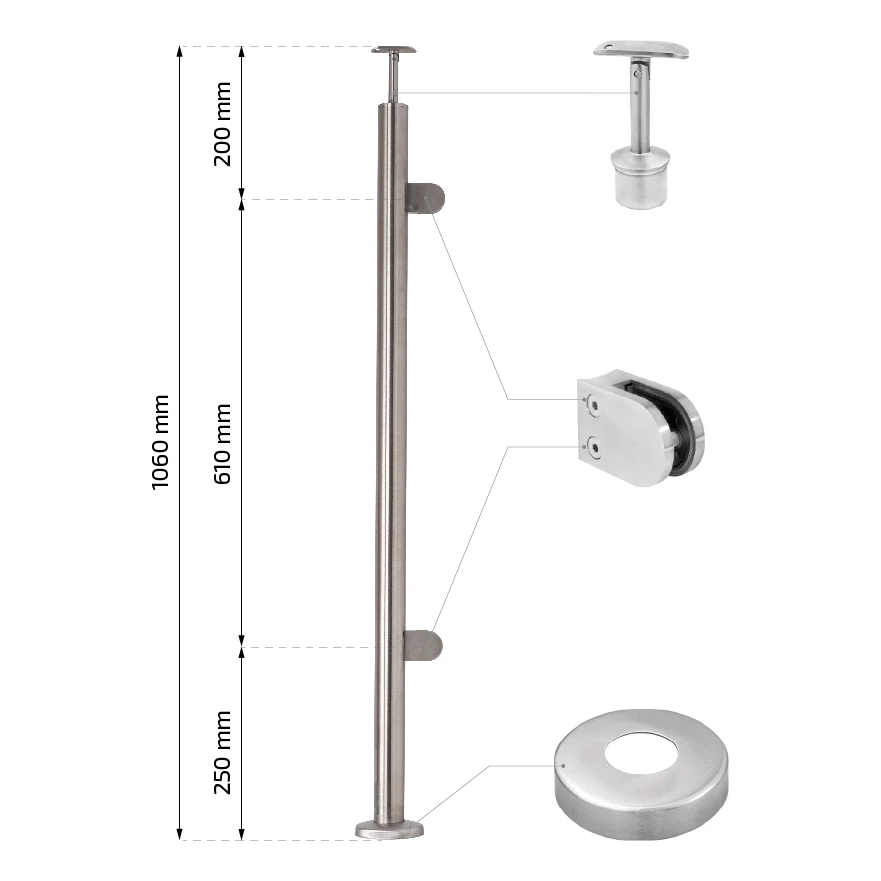

Disposizione dei supporti sul palo
I supporti per vetro sono disposti simmetricamente sul palo. La distanza dal bordo superiore del palo all'asse del supporto superiore è 200 mm, l'interasse dei supporti è 610 mm, e la distanza dal supporto inferiore alla base — 250 mm. Fori di montaggio supporti: 2× M8.
Contenuto del set
- Palo ø 42,4 × 2 mm, alt. 1060 mm
- Raccordo corrimano (supporto superiore) — altezza 80 mm, perno ø 14 mm, adattato a corrimano ø 42,4 mm
- Supporti per vetro — 2 pz., dimensioni 50 × 40 × 40 mm, foro di montaggio ø 8,5 mm
- Copribase (rosone) — diametro 105 mm, altezza 20 mm, foro ø 42,4 mm
- Set completo di guarnizioni per vetro 8 mm

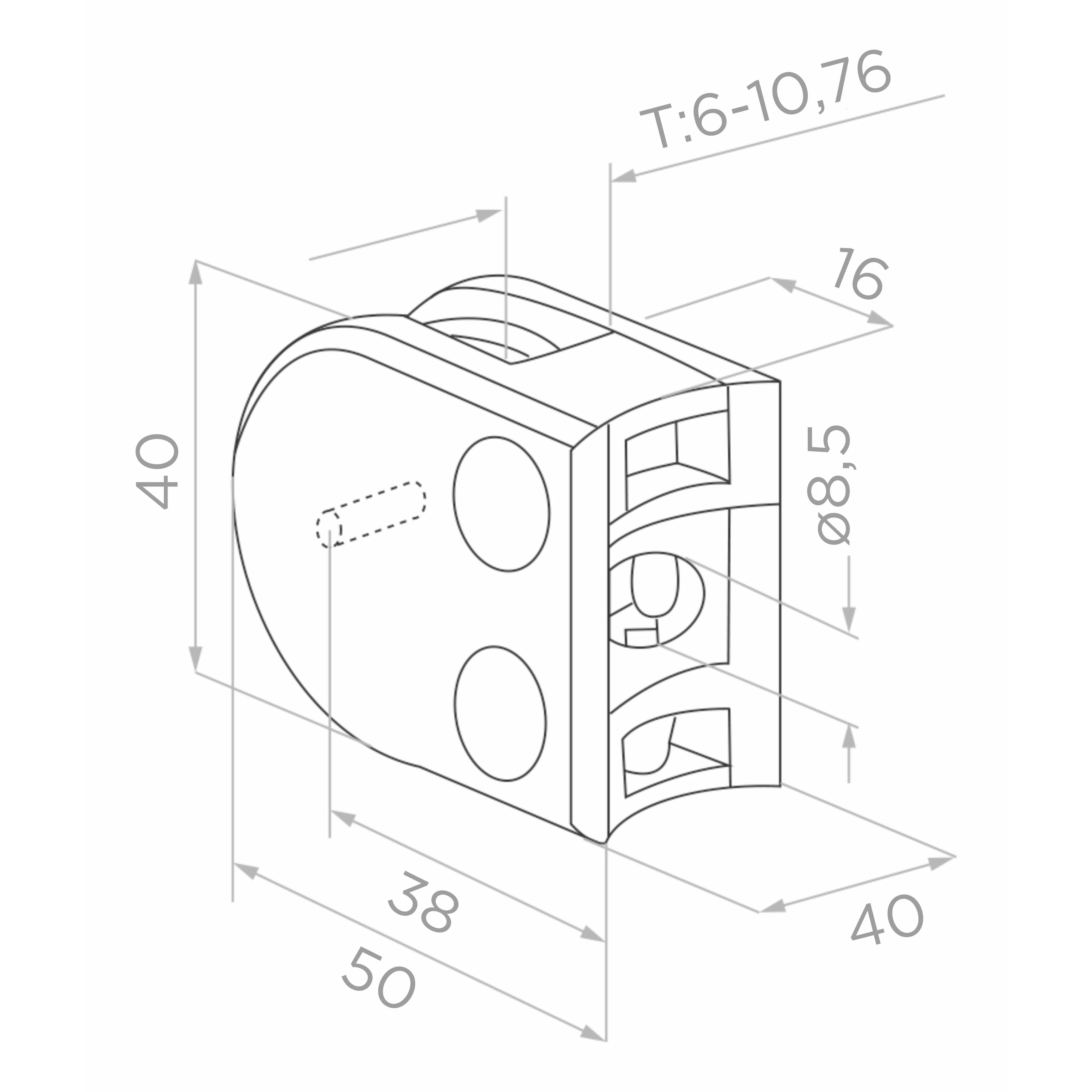

Dimensioni supporto per vetro
- Lunghezza totale: 50 mm, parte di montaggio: 38 mm
- Altezza: 40 mm
- Larghezza: 40 mm
- Gamma spessore lastra vetro: 6–10,76 mm
- Distanza bordo vetro dall'asse di blocco: 16 mm
- Diametro foro di montaggio: ø 8,5 mm

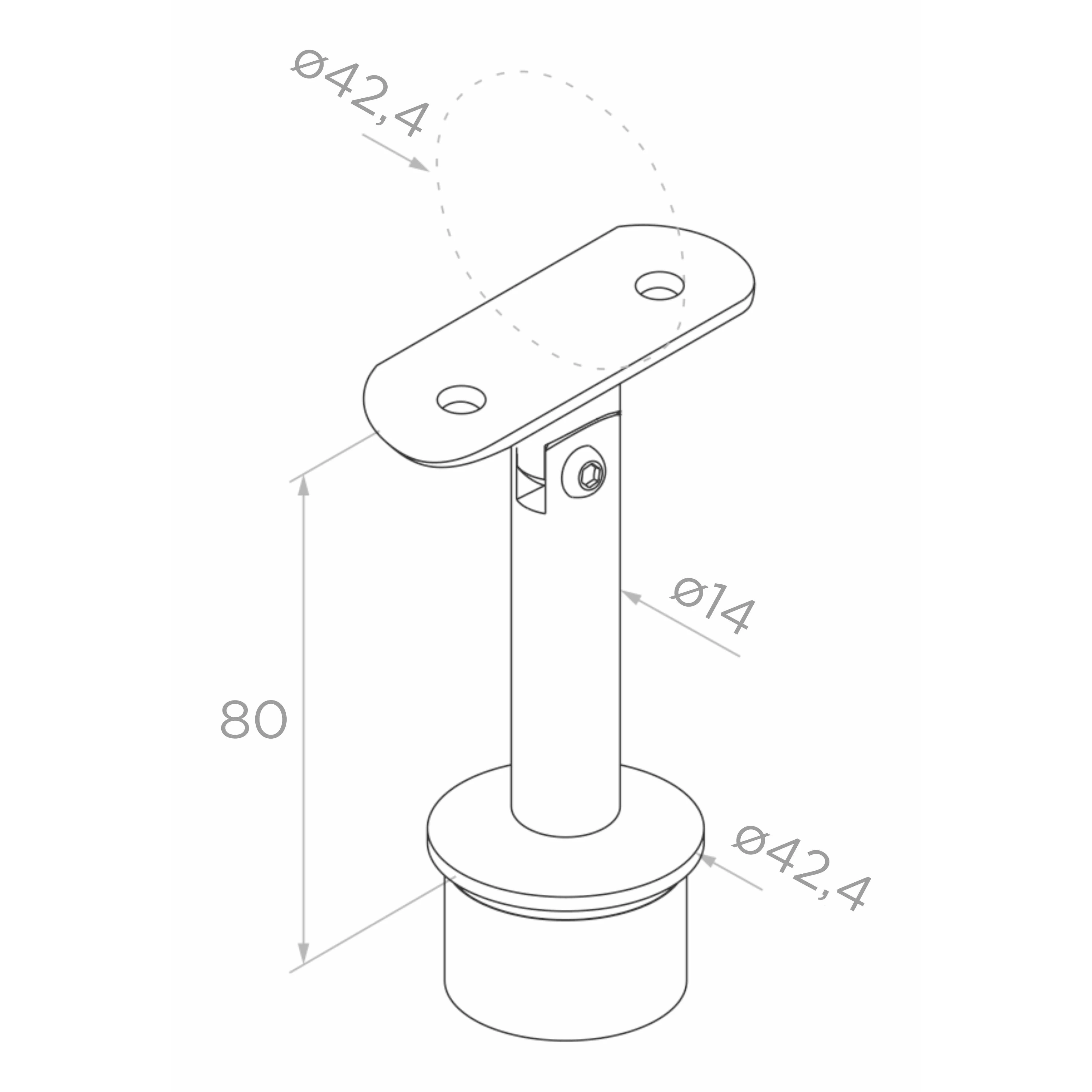

Raccordo corrimano (supporto superiore)
Raccordo corrimano regolabile con altezza 80 mm e perno ø 14 mm inserito all'interno del tubo del palo. Piattaforma superiore adattata a corrimano ø 42,4 mm con possibilità di regolazione dell'angolo di inclinazione. Grazie a questo il montaggio del corrimano è più semplice, e il palo può essere adattato alle condizioni specifiche del cantiere. In caso di irregolarità del pavimento il palo può essere ulteriormente accorciato.
Copribase (rosone)
Rosone decorativo con diametro esterno 105 mm e altezza 20 mm che copre esteticamente il punto di montaggio del palo nel pavimento. Foro interno ø 42,4 mm, spessore materiale flangia 1,5 mm.

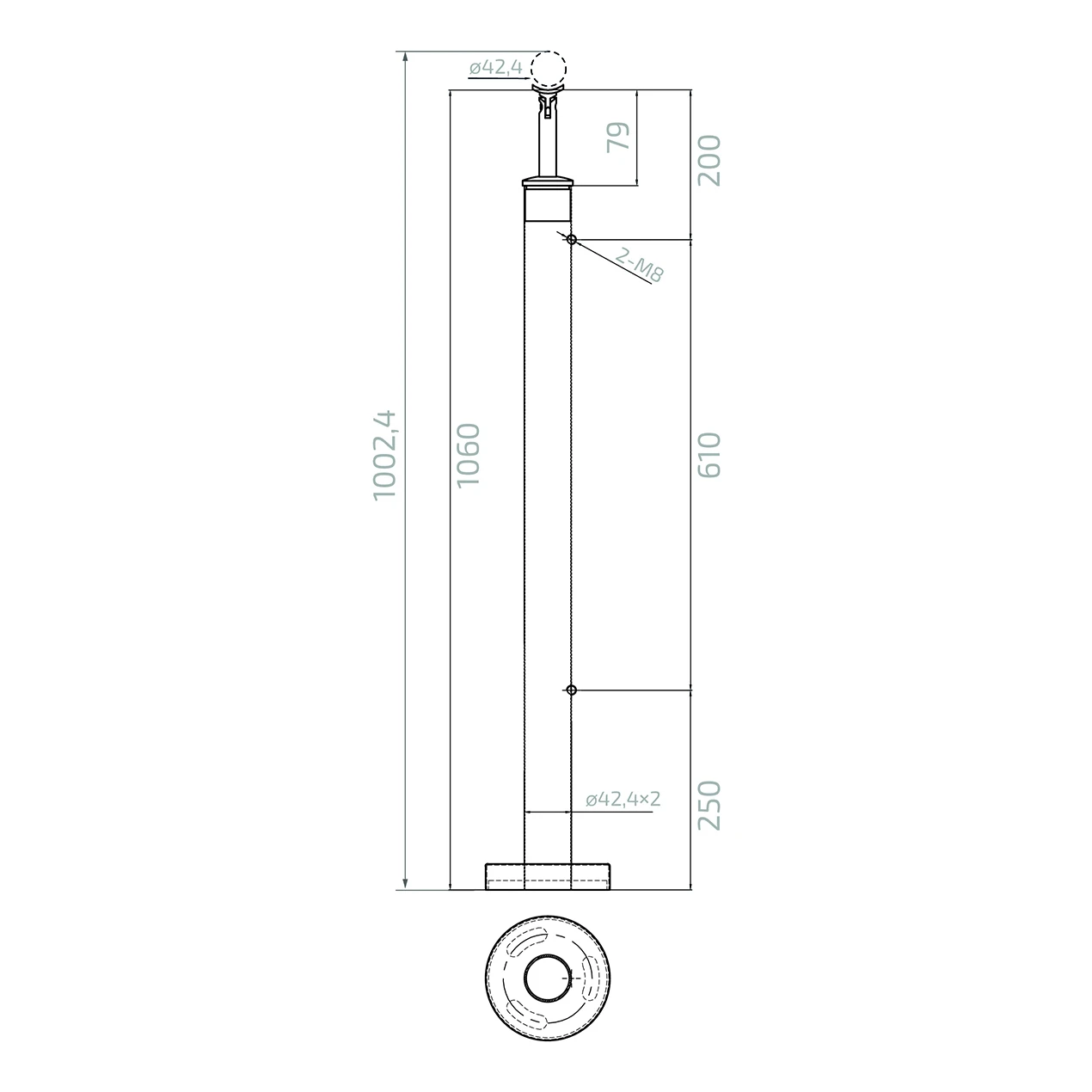

Dimensioni di montaggio del palo
- Diametro tubo: ø 42,4 × 2 mm
- Altezza tubo palo: 1060 mm
- Altezza da base ad asse corrimano: 1002,4 mm
- Altezza supporto corrimano: 79 mm
- Distanza supporto superiore – sommità palo: 200 mm
- Interasse supporti (asse–asse): 610 mm
- Distanza supporto inferiore – base: 250 mm
- Fori di montaggio supporti: 2× M8
- Diametro corrimano: ø 42,4 mm
Informazione importante per il montaggio
I raccordi e i fissaggi del corrimano inclusi nel prodotto non sono fissati in modo permanente. Si raccomanda l'uso di colla anaerobica specifica per acciaio inossidabile per garantire il loro corretto fissaggio. In caso di montaggio di lastre di vetro con spessore diverso da 8 mm è necessario procurarsi guarnizioni della dimensione appropriata.
Dati tecnici
| Materiale | AISI 304 |
| Finitura | Satinato |
| Sistema di montaggio | 42,4 mm |
