Morsetto terminale H40 L50 verniciato nero
![[RDY] Morsetto terminale H40 L50 verniciato nero PV-03-79 (1)](/environment/cache/images/productGfx_3985_500_500/RDY-Morsetto-terminale-H40-L50-verniciato-nero-PV-03-79-1.webp?overlay=1)
![[RDY] Morsetto terminale H40 L50 verniciato nero PV-03-79 (1)](/userdata/public/gfx/3985/RDY-Morsetto-terminale-H40-L50-verniciato-nero-PV-03-79-1.png)
![[RDY] Morsetto terminale H40 L50 verniciato nero PV-03-79 (2)](/userdata/public/gfx/3986/RDY-Morsetto-terminale-H40-L50-verniciato-nero-PV-03-79-2.png)
![[RDY] Morsetto terminale H40 L50 verniciato nero PV-03-79 (3)](/userdata/public/gfx/3987/RDY-Morsetto-terminale-H40-L50-verniciato-nero-PV-03-79-3.png)
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

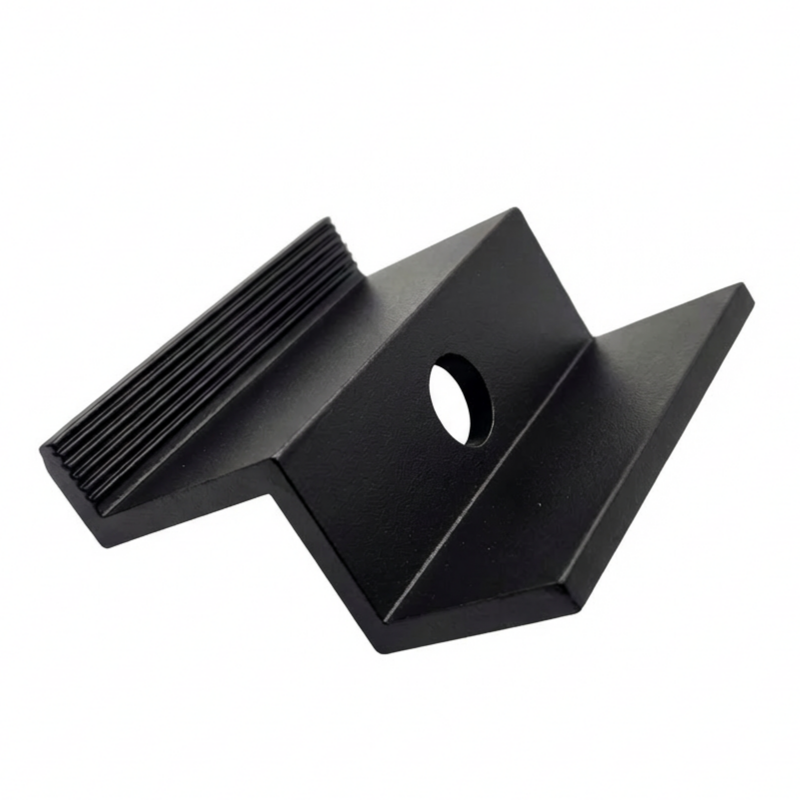

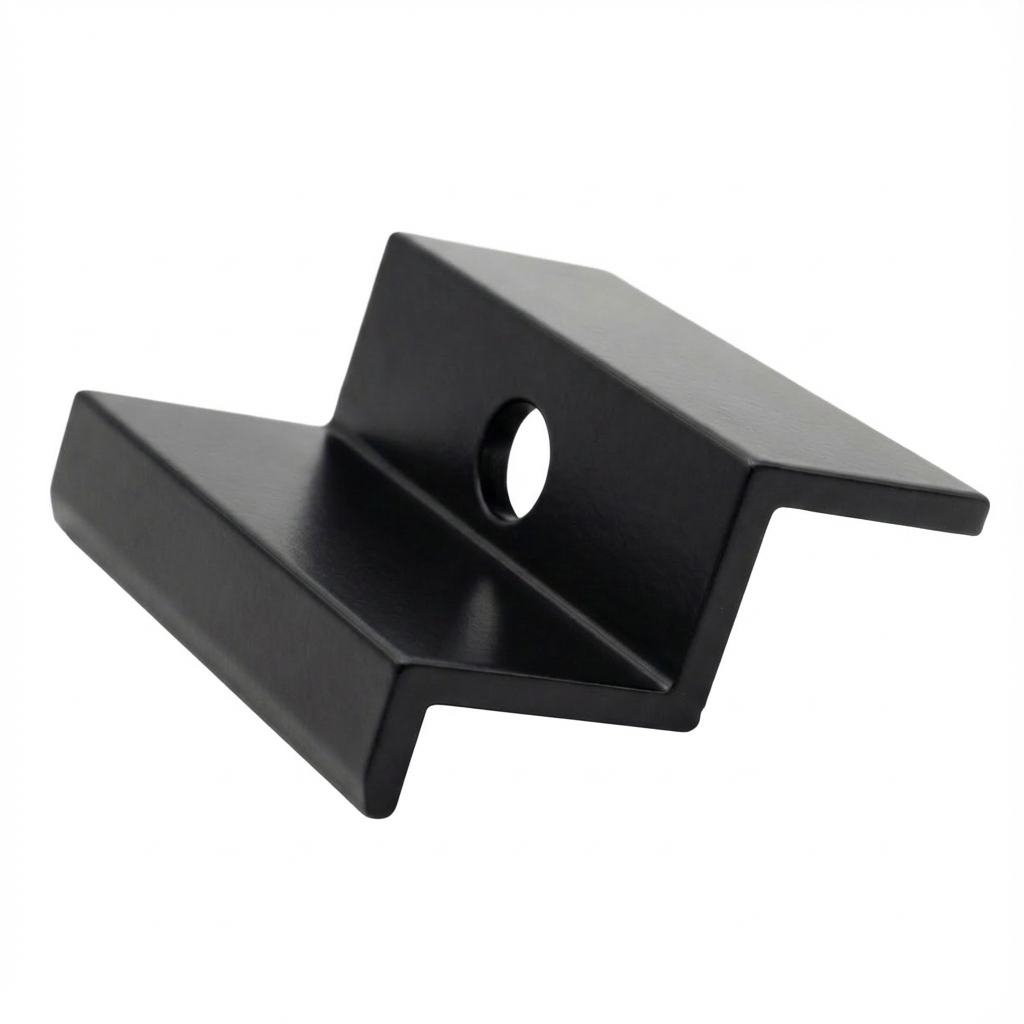

Morsetto terminale H40 L50 - nero con pin
Il morsetto di pressione terminale H40 è un elemento di montaggio professionale destinato al fissaggio di moduli fotovoltaici con altezza del telaio di 40 mm. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento presenta una finitura verniciata nera, che la protegge ulteriormente dall'azione degli agenti atmosferici e conferisce un aspetto estetico all'installazione.
Il morsetto terminale è ideale per pannelli montati singolarmente o in posizioni estreme nella fila.

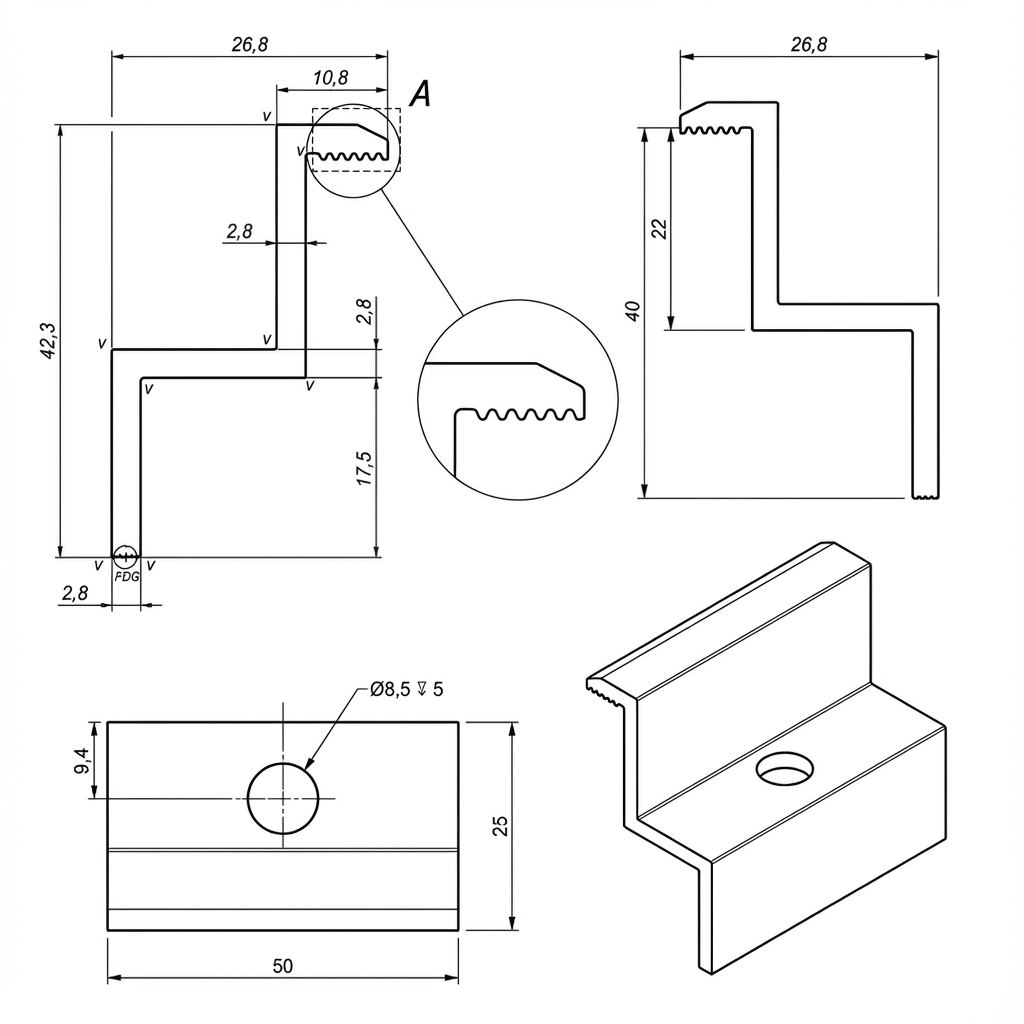

Dati tecnici
- Altezza telaio modulo: 40 mm
- Altezza totale: 42,8 mm
- Diametro foro di montaggio: 8,5 (M8)
- Materiale: alluminio EN AW 6063-T66
- Finitura: vernice nera
- Coppia di serraggio consigliata: valore dipendente dalla documentazione del produttore del modulo PV
- Viti utilizzate: M8
Applicazione
Il morsetto di pressione terminale è un elemento di fissaggio essenziale nelle installazioni di moduli solari – serve per fissare i pannelli estremi nella fila al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare il morsetto terminale per fissare i pannelli all'inizio e alla fine di ogni fila. Tra i pannelli adiacenti nella fila è necessario utilizzare morsetti intermedi.
Compatibilità
- Profili in alluminio adattati a viti esagonali
- Profili in alluminio per viti tipo T
- Profili trapezoidali per tetti in lamiera grecata
Vantaggi
- Materiale di alta qualità – realizzato in alluminio EN AW 6063-T66, si caratterizza per un'elevata resistenza alle condizioni atmosferiche
- Durabilità – l'alta qualità di esecuzione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici
- Resistenza alla corrosione – resistente all'azione di fattori esterni e alla corrosione
- Resistenza meccanica – resistente a urti e danni meccanici
- Estetica – la finitura verniciata nera garantisce un aspetto attraente dell'installazione PV
- Ideale per pannelli singoli – soluzione eccellente per moduli montati singolarmente o in posizioni estreme nella fila
Istruzioni di montaggio
- Montare il morsetto utilizzando un dado scorrevole e una vite M8
- Serrare la vite con la forza conforme alle raccomandazioni del produttore del modulo PV
- Per ogni fila di pannelli sono necessari almeno quattro morsetti terminali – due all'inizio, due alla fine della fila di pannelli
Contenuto della confezione Morsetto di pressione terminale H40. Attenzione: viti, dadi e dadi scorrevoli devono essere acquistati separatamente.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Tipo di morsetto | Morsetto terminale |
| Spessore pannello [mm] | 40 |
| Colore | Nero |
| Pin di messa a terra | No |
| Accessori inclusi | Senza accessori |
