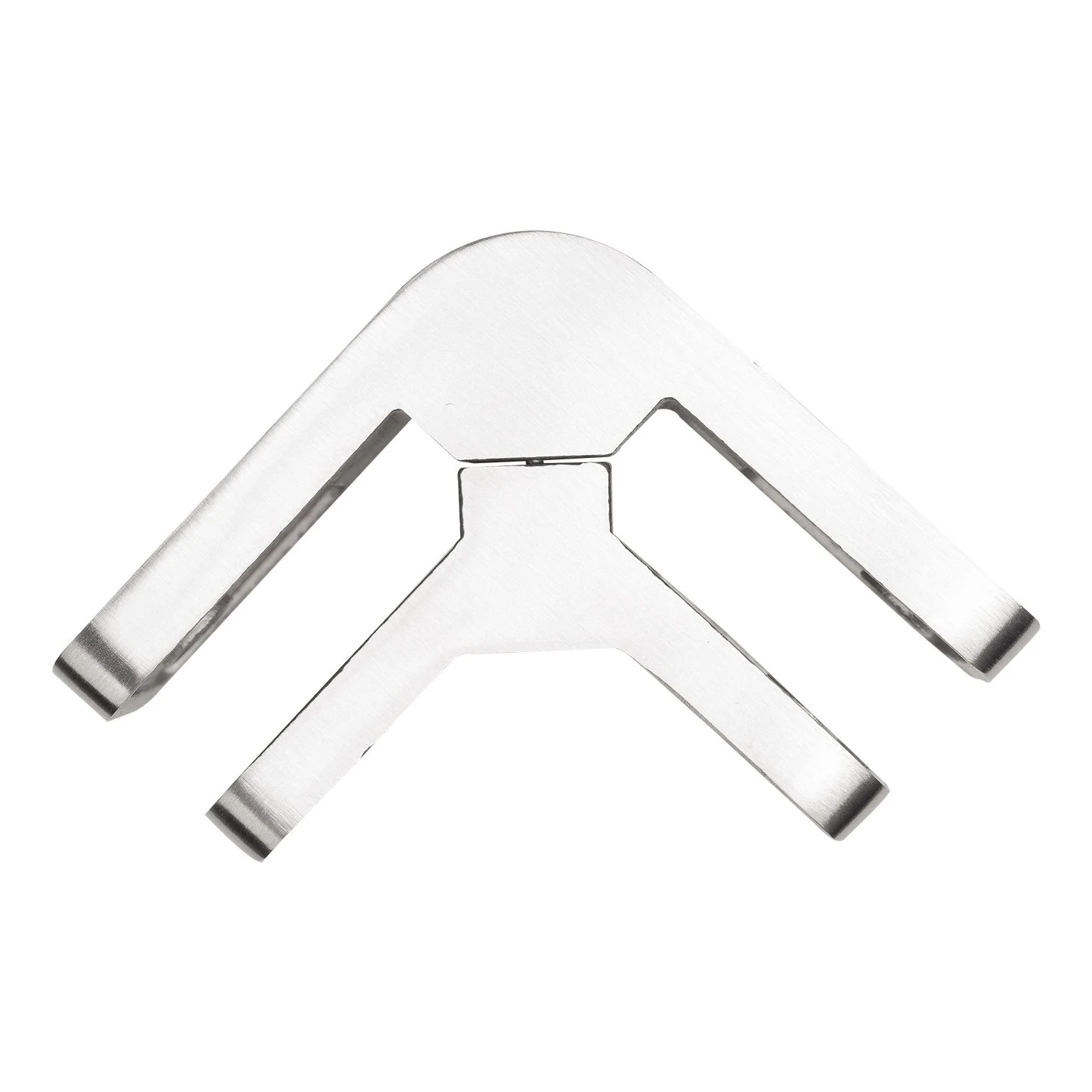

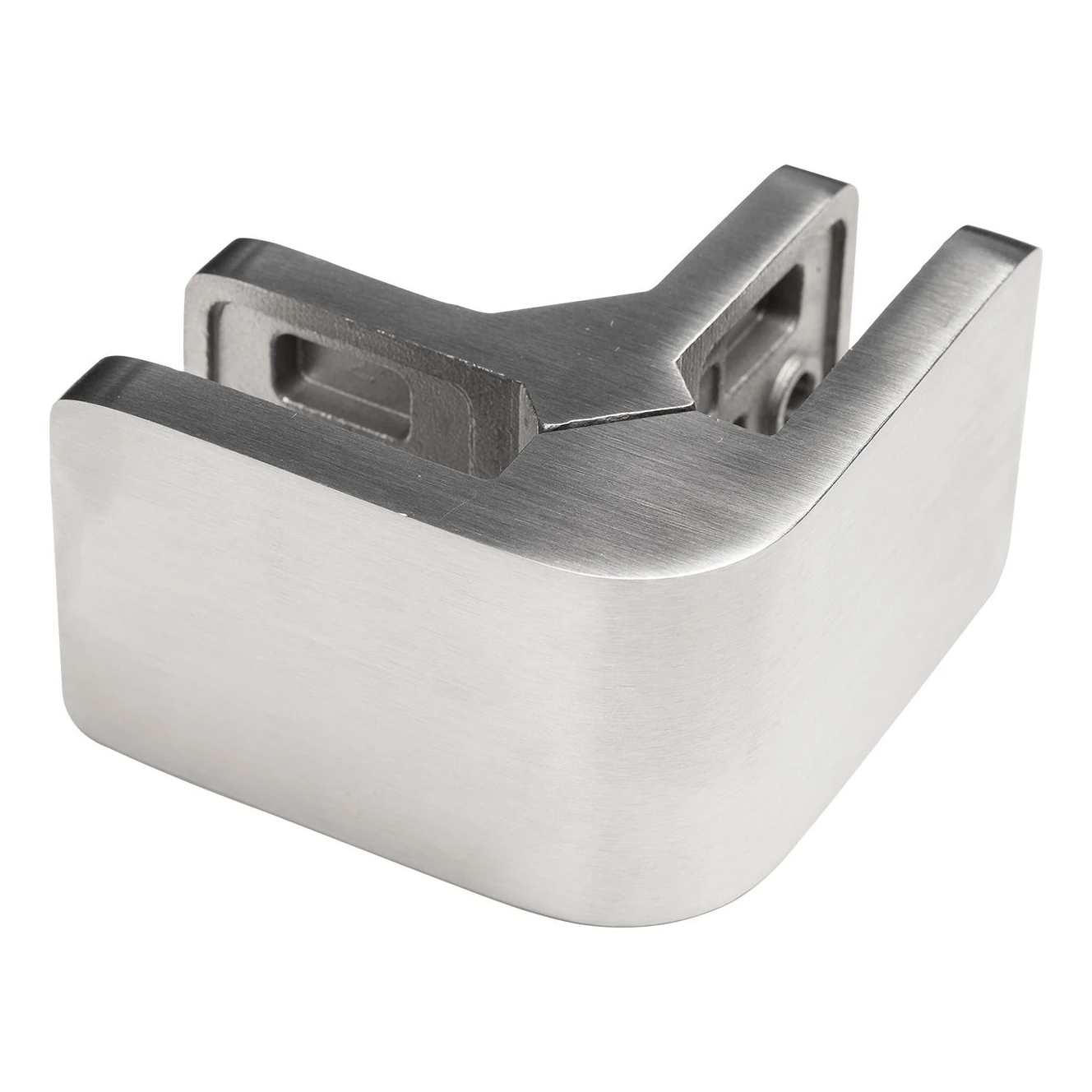

Morsetto per vetro 6–10,76 mm quadrato 90° pin 53x45x26 mm AISI 304 satinato
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Morsetto angolare per vetro 90° quadrato 53×45 mm – acciaio AISI 304, satinato
Il morsetto angolare per vetro 90° con dimensioni 53 × 45 × 26 mm è una soluzione professionale per il collegamento di due lastre di vetro ad angolo retto in parapetti e strutture in vetro. Realizzato in acciaio inossidabile AISI 304 con finitura satinata, garantisce una resistenza pluriennale alla corrosione e un aspetto estetico moderno ed elegante. Il morsetto è compatibile con vetro temperato e laminato di spessore da 6 a 10,76 mm, coprendo le configurazioni più comunemente utilizzate in edilizia.

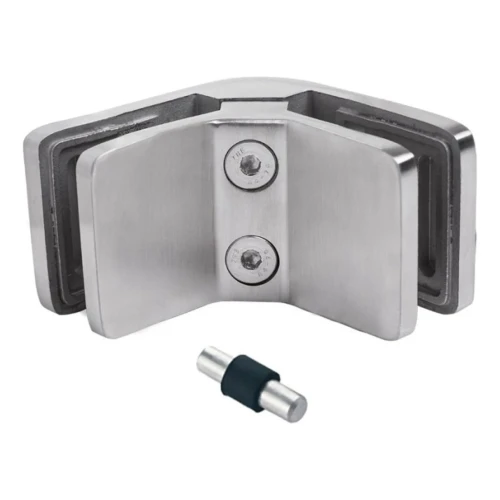

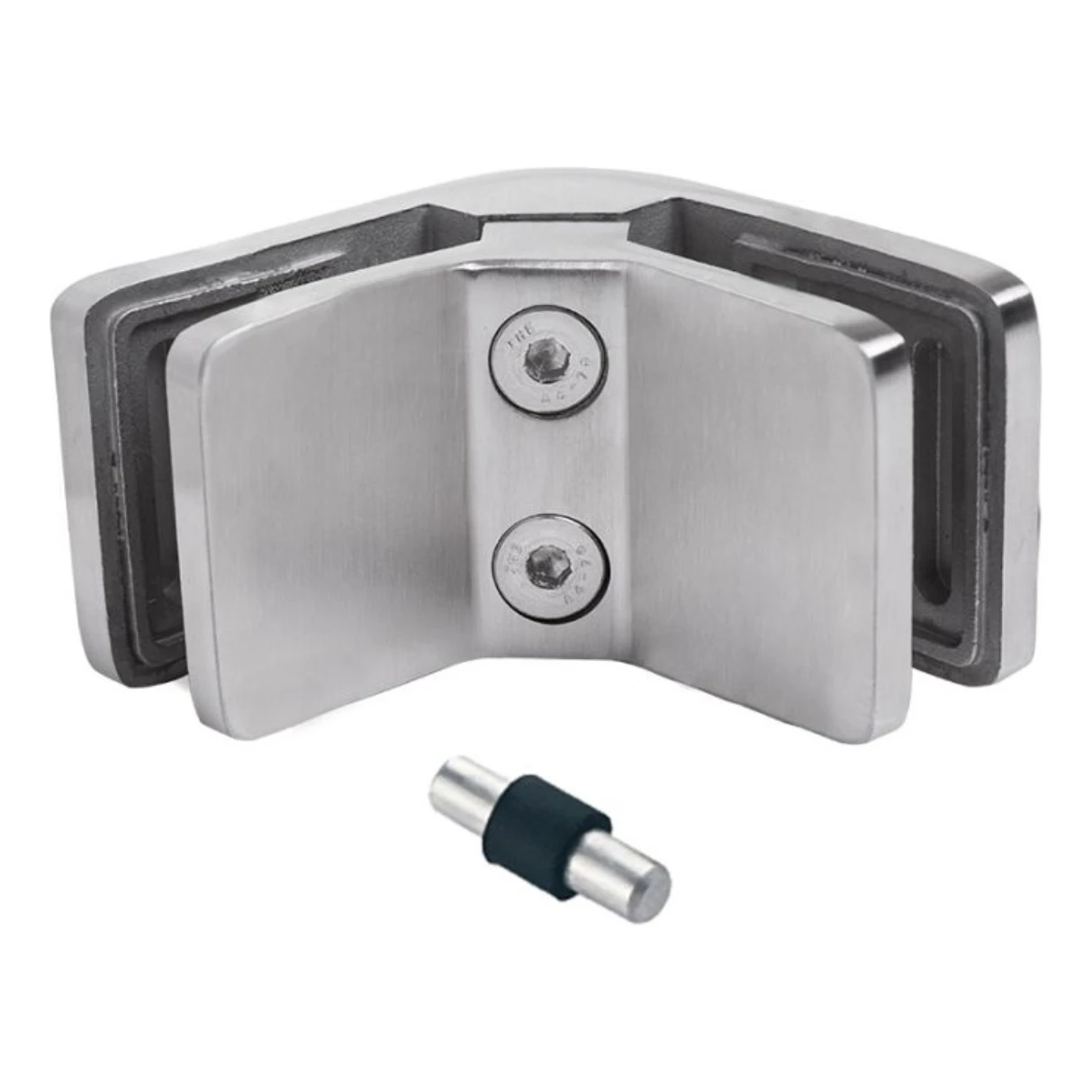

In dotazione con il morsetto è fornito un perno di sicurezza con protezione in gomma, che stabilizza la posizione della lastra di vetro e ne impedisce lo scivolamento accidentale. La struttura del morsetto si basa su due metà serrate con viti a brugola 2×M6, che consentono una regolazione precisa della pressione senza necessità di smontare l'intero elemento.
Specifiche tecniche
- Tipo: morsetto angolare 90° (vetro–vetro)
- Dimensioni esterne: 53 × 45 mm
- Larghezza (profondità): 26 mm
- Materiale: acciaio inossidabile AISI 304
- Finitura: satinato
- Spessore del vetro: 6–10,76 mm (temperato o laminato)
- Fissaggio: 2 × M6 – viti a brugola
- Perno di sicurezza: incluso
- Peso: 0,46 kg
- EAN: 5903313207898
Funzione strutturale e sicurezza

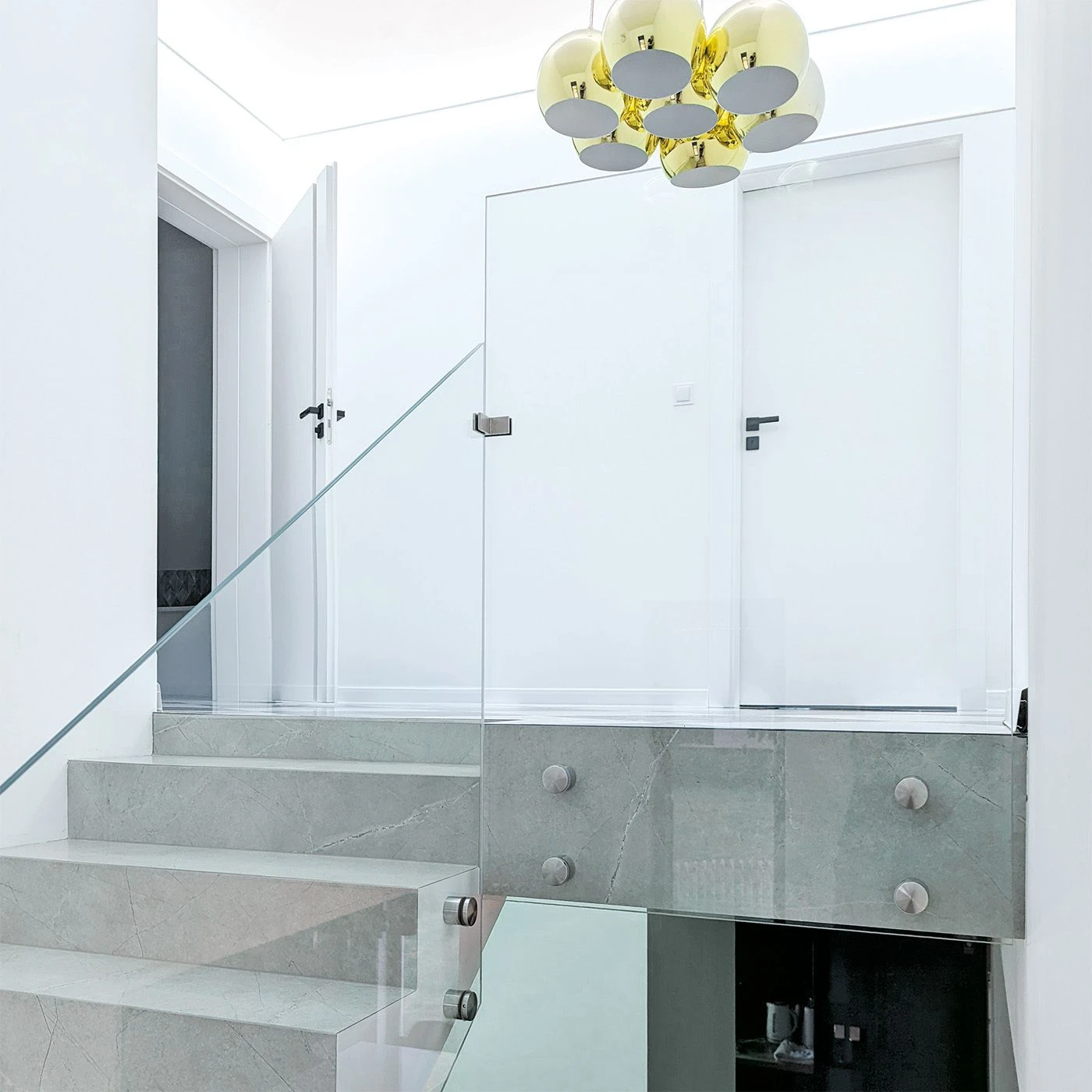

Il morsetto angolare costituisce un elemento fondamentale per la stabilità e la sicurezza del parapetto in vetro. Collegando due lastre ad angolo di 90°, impedisce efficacemente lo scivolamento del vetro, irrigidisce la struttura e riduce significativamente il rischio di danni durante l'utilizzo. Il montaggio del morsetto elimina la necessità di utilizzare telai o profili aggiuntivi, consentendo la realizzazione di soluzioni minimaliste senza telaio per parapetti su balconi, terrazze, scale e edifici pubblici.
La finitura satinata dell'acciaio inossidabile AISI 304 garantisce non solo la protezione dalla corrosione, ma anche un aspetto elegante. Grazie alla colorazione neutra e al lucido sobrio, il morsetto si abbina perfettamente ai moderni parapetti in vetro e acciaio inossidabile.
Dimensioni dettagliate dai disegni tecnici

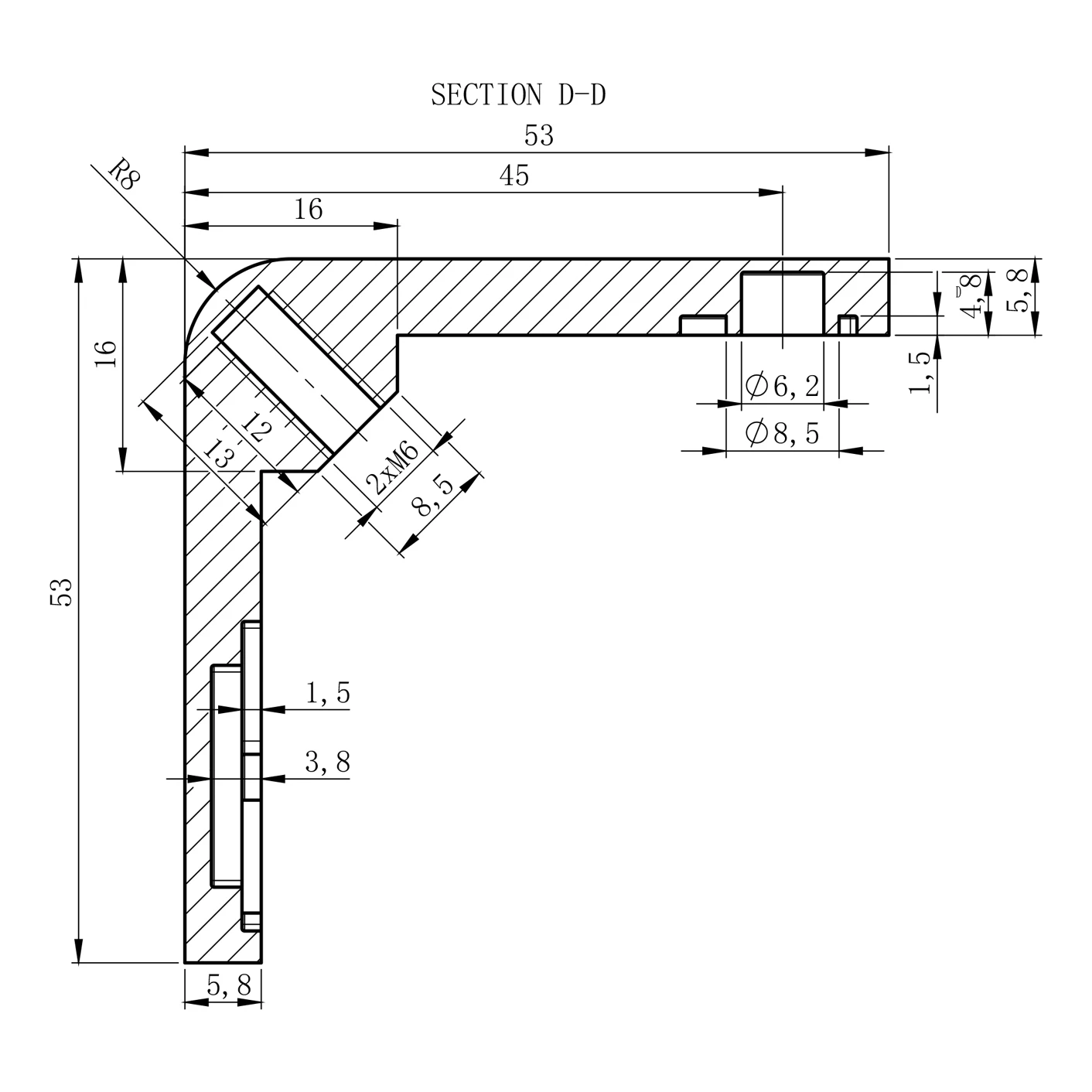

Corpo del morsetto (sezione D-D):
- Lunghezza esterna del braccio: 53 mm
- Lunghezza interna del braccio: 45 mm
- Spessore del braccio: 5,8 mm
- Raggio di arrotondamento dello spigolo esterno: R8
- Diametro del foro di montaggio: ⌀6,2 mm
- Diametro dello svasato: ⌀8,5 mm
- Filettature di montaggio: 2 × M6
- Profondità della filettatura: 8,5 mm

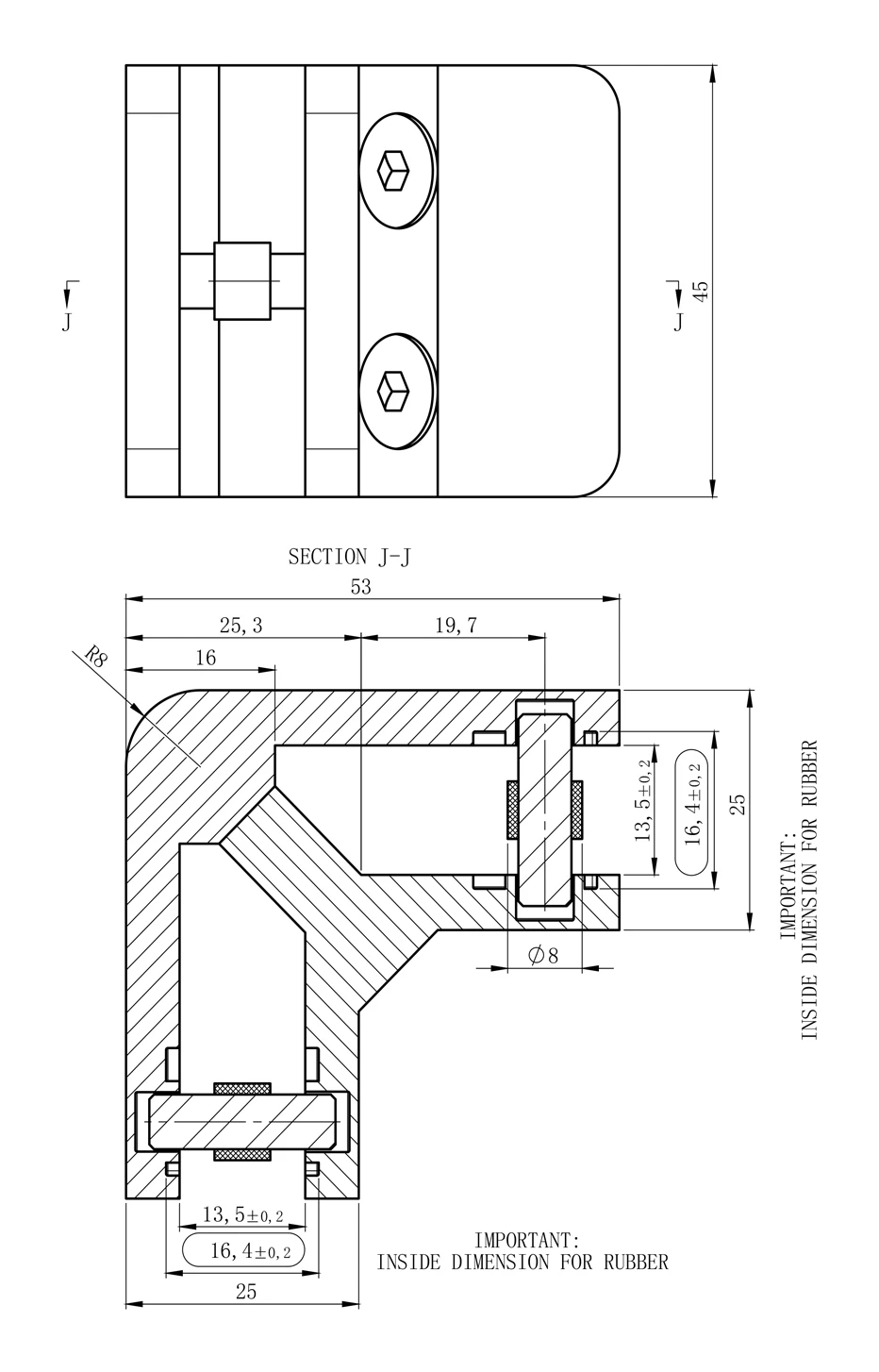

Fessura per il vetro (sezione J-J):
- Larghezza della fessura interna (per la guarnizione): 16,4 ±0,2 mm
- Larghezza della fessura tra le ganasce metalliche: 13,5 ±0,2 mm
- Spessore totale del gruppo ganasce: 25 mm
- Diametro del perno di sicurezza: ⌀8 mm

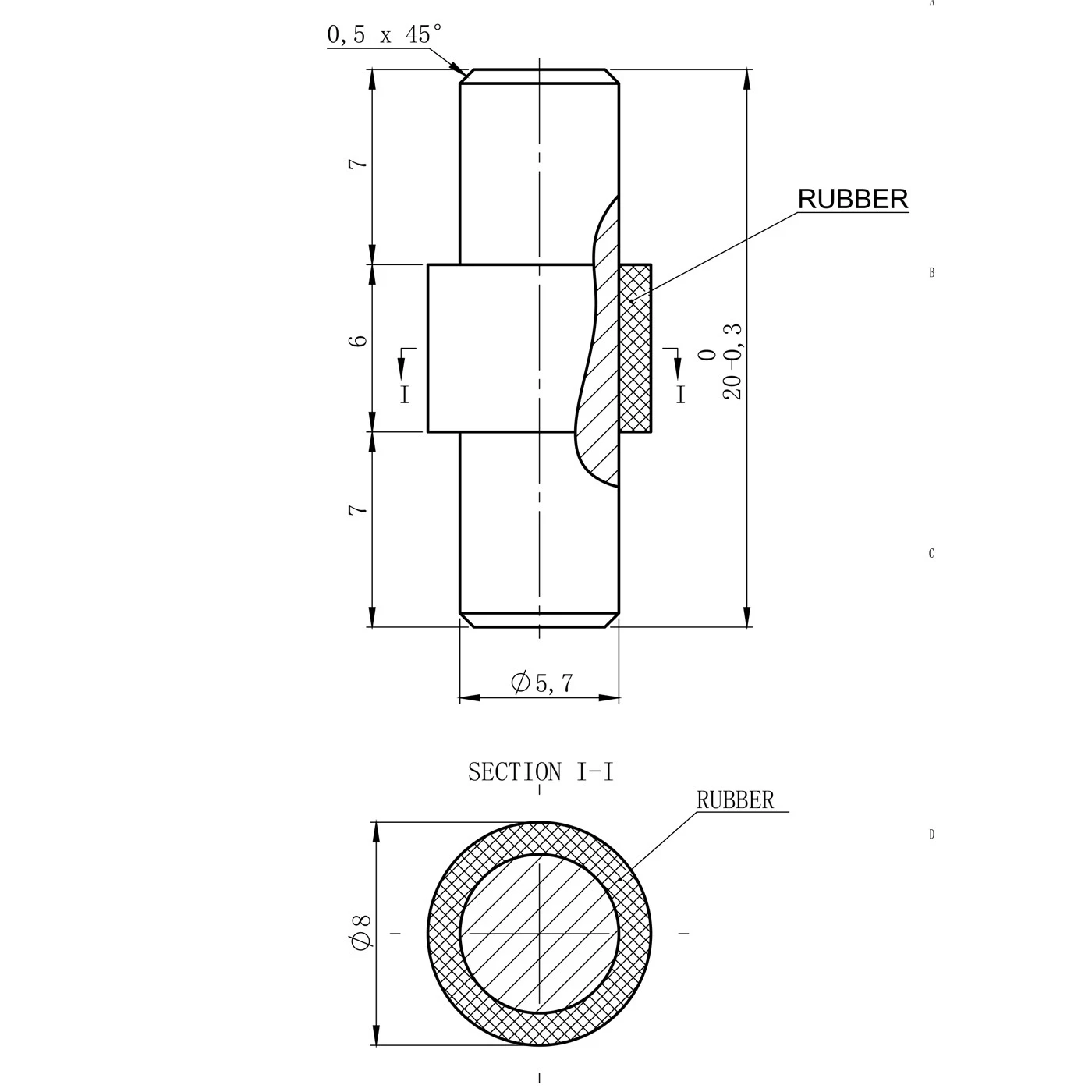

Perno di sicurezza:
- Lunghezza totale: 20 mm (tolleranza: 0 / −0,3 mm)
- Diametro del gambo: ⌀5,7 mm
- Diametro esterno della gomma: ⌀8 mm
- Suddivisione della lunghezza: parte superiore 7 mm + centrale 6 mm (gomma) + parte inferiore 7 mm
- Smussatura: 0,5 × 45°

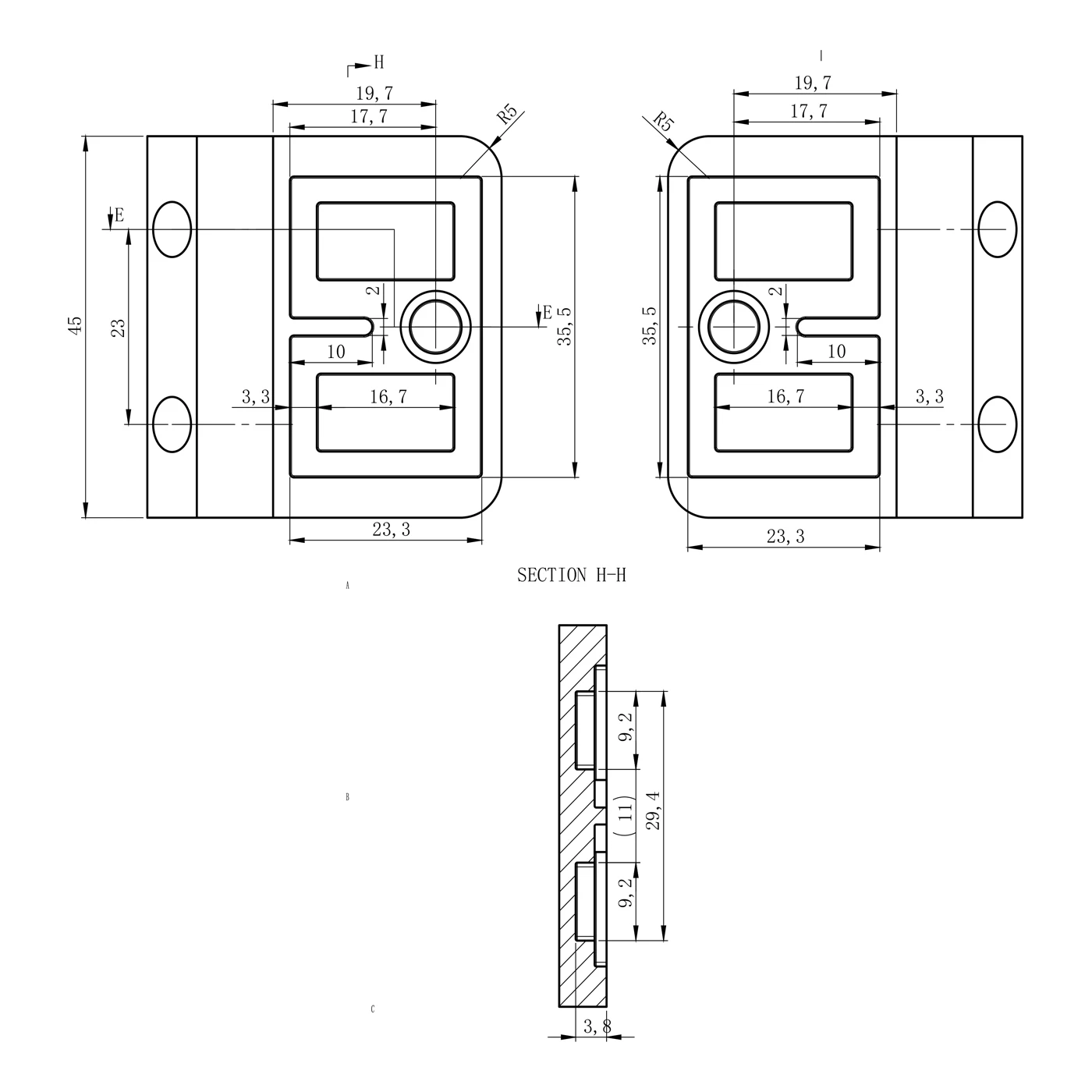

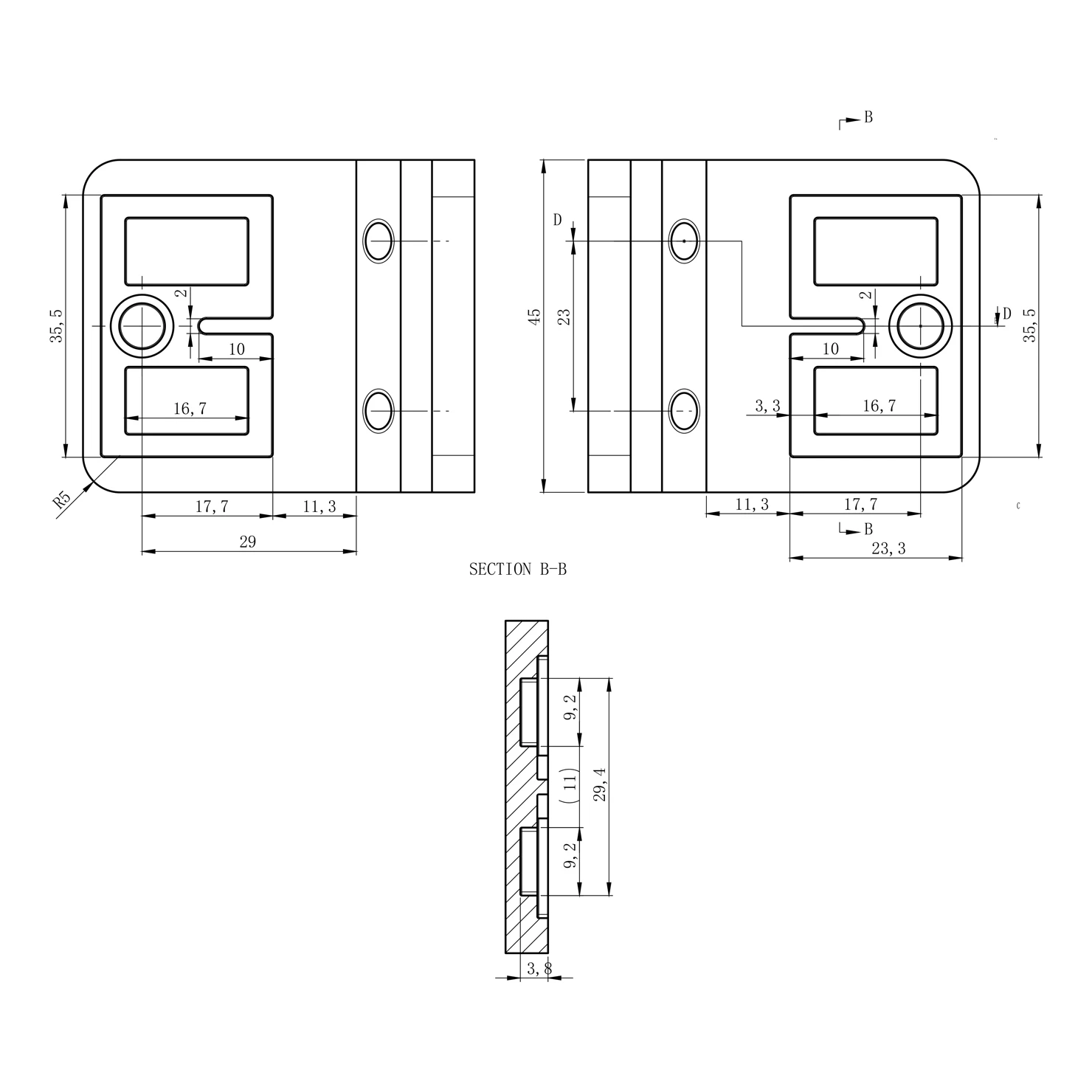

Alloggiamenti per guarnizioni in gomma (viste interne):
- Larghezza dell'alloggiamento per la guarnizione: 17,7 mm
- Altezza dell'alloggiamento: 35,5 mm
- Larghezza della nervatura interna: 16,7 mm
- Raggio di arrotondamento dell'alloggiamento: R5
- Spessore della metà del morsetto: 3,8 mm
- Interasse dei fori di montaggio: 23 mm
Compatibilità e montaggio
Il morsetto è destinato a vetro di spessore da 6 mm a 10,76 mm — sia temperato che laminato. In base allo spessore della lastra scelto, è necessario selezionare le guarnizioni in gomma appropriate, che garantiscono un adattamento ottimale e un efficace bloccaggio del vetro nel morsetto. Per il montaggio sono necessari 2 set di guarnizioni in gomma, disponibili come accessori separati.
- Le viti a brugola consentono la regolazione della pressione senza smontare il morsetto
- Le guarnizioni in gomma vengono selezionate in base allo spessore specifico del vetro da montare
- Il perno di sicurezza stabilizza la lastra e ne impedisce lo scivolamento
Vista del prodotto
Dati tecnici
| Materiale | AISI 304 |
| Finitura | Satinato |
| Sistema di montaggio | Piatto |
| Spessore del vetro [mm] | 6-10,76 |
