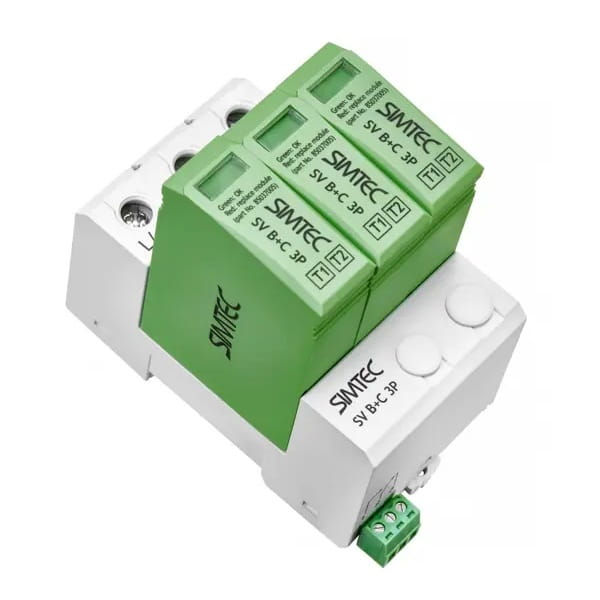

Limitatore di sovratensione Simtec PV DC Tipo 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Simtec Limitatore di Sovratensione PV DC Tipo 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
Il limitatore di sovratensione a varistori per impianti fotovoltaici SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, noto anche come scaricatore, è un dispositivo progettato per proteggere i sistemi fotovoltaici dagli effetti delle sovratensioni.
Costruito utilizzando varistori e spinterometri, questo dispositivo ha il compito di ridurre i picchi di tensione pericolosi che possono verificarsi a seguito di un fulmine diretto o del suo passaggio nelle vicinanze. In un sistema di alimentazione, per una protezione completa contro le sovratensioni, è necessario utilizzare una gerarchia a tre livelli di limitatori di sovratensione (tipo 1, 2, 3, ovvero rispettivamente B, C, D), installati in sequenza. Il limitatore SV B+C 3P è appositamente progettato per l'uso in impianti fotovoltaici che operano a tensioni fino a 1000 V DC, dal lato della corrente continua.
PARAMETRI ELETTRICI
| Parametro | Valore |
|---|---|
| Serie e tipo | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Tensione nominale del sistema PV | 1000V DC |
| Massima tensione di funzionamento continuo del sistema fotovoltaico | 1060 V DC |
| Corrente d'impulso | 6,25 kA |
| Corrente nominale di scarica | 20 kA |
| Corrente massima di scarica | 40 kA |
| Livello di protezione dalla tensione | ≤4,5 kV |
| Tempo di intervento | < 25ns |
| Umidità ammissibile | 30% ÷ 90% |
| Resistenza di isolamento | >100 MΩ |
| Fusibile aggiuntivo massimo | 160 A |
| Frequenza | 48 ÷ 62 Hz |
| Segnalazione remota di guasto | SÌ |
| Conformità alle norme | EN 61643-31:2019-07E conforme alla direttiva 2014/35/UE |
PARAMETRI MECCANICI
| Parametro | Valore |
|---|---|
| Sezione dei conduttori | rigidi 2,5 ... 35 mm²; flessibili 2,5 ... 25 mm² |
| Materiale dell'involucro | PA66, UL94 V0 |
| Indicatore di stato | ottico, rosso quando danneggiato |
| Montaggio fisso su guida | TS 35 |
| Intervallo di temperatura di funzionamento | -40°C ... +85°C |
| Grado di protezione IP | IP20 |
| Barra di collegamento a forcella | passo modulare 18 mm |
| Dispositivo di disconnessione termica | SÌ |
| Sezione dei conduttori per segnalazione remota | max 1,5 mm² - cordina, filo |
SPECIFICHE
| Parametro | Valore |
|---|---|
| Peso dell'imballaggio | 0,2 kg |
| Per rete | DC (Fotovoltaico PV) |
| Classe di protezione | B+C (Tipo 1+2) |
| Numero di poli | 3 |
| Corrente nominale di scarica (In) | 20kA |
| Livello di protezione dalla tensione | 4,5kV |
| Larghezza espressa in numero di moduli | 3 |
| Massima tensione di funzionamento ammissibile | 1000V |
| Corrente massima di scarica | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Applicazione | DC (fotovoltaico) |
| Tipo di scaricatore (classe SPD) | T1+T2 (B+C) |
| Tensione nominale [V] | 1000V DC |
| Numero di poli | 3P |
| Corrente di fulmine (Iimp/In) [kA] | 20 kA |
| Marca | SIMTEC |
| Livello di protezione (Up) [kV] | 4,5 kV |
