Kozza KE 120 – profilo a U per balaustre tutto vetro 5000 mm, fissaggio laterale
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Kozza KE 120 – profilo alluminio a U per ringhiere completamente in vetro 5000 mm, fissaggio laterale

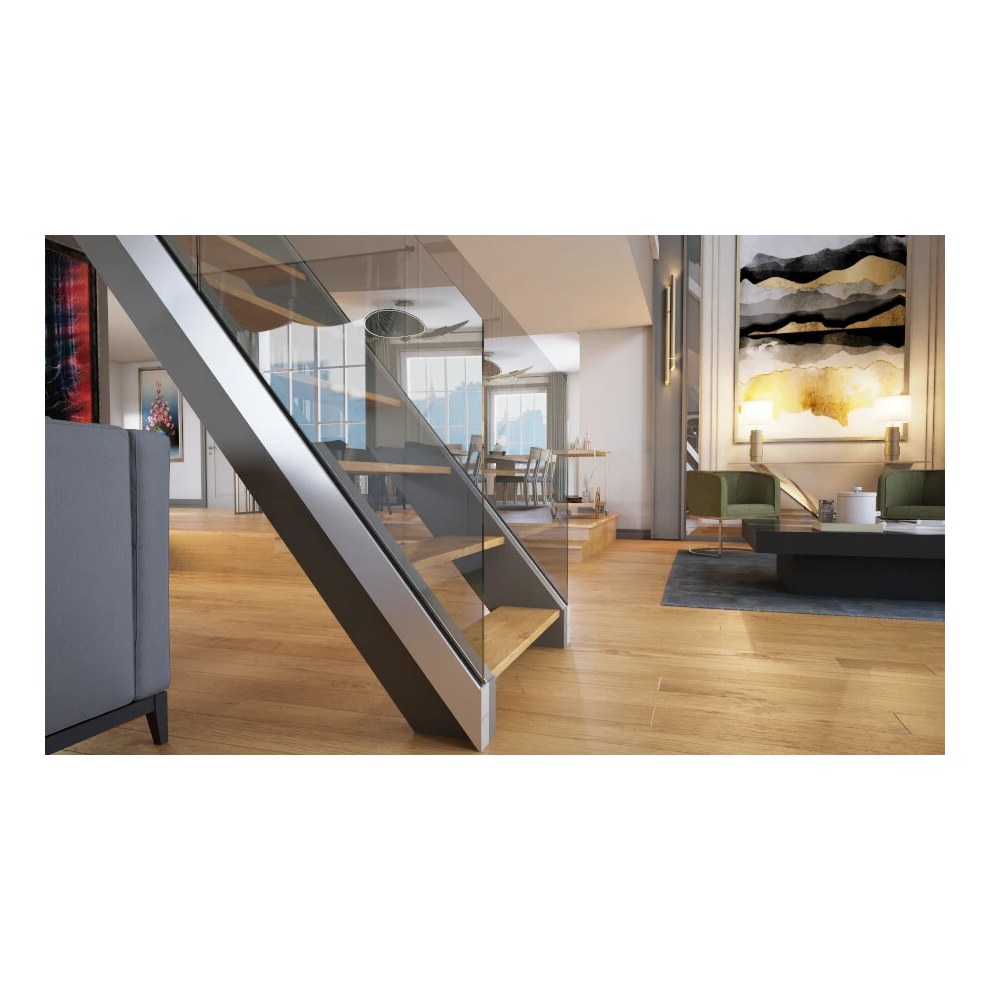

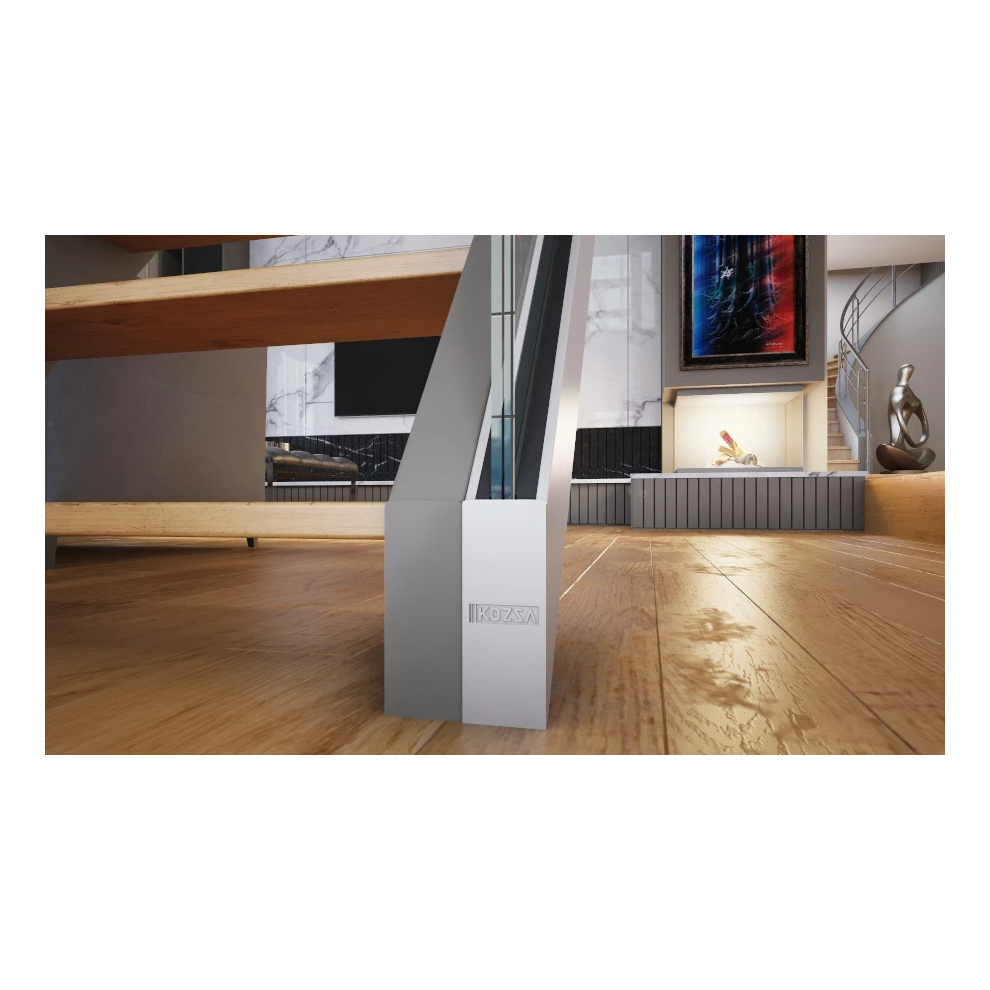

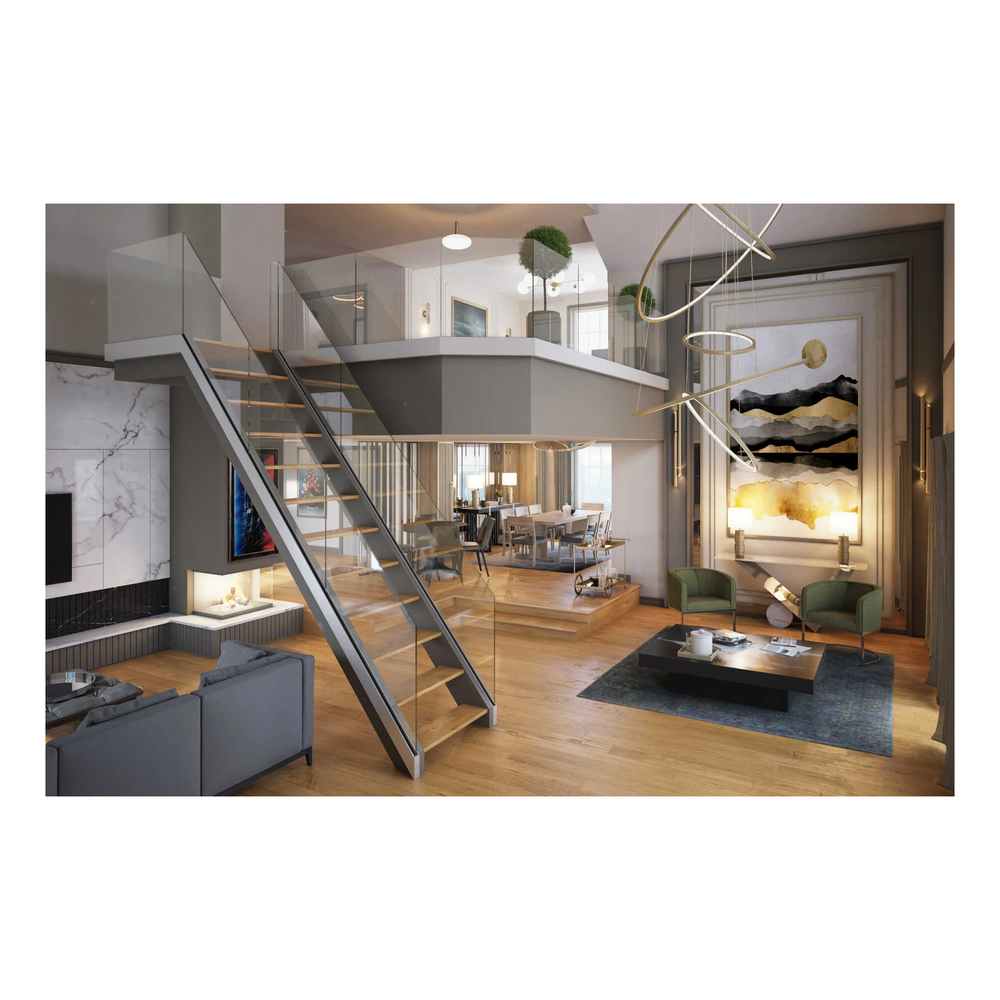

Il profilo a camera U per ringhiere completamente in vetro Kozza KE 120 è una soluzione professionale per il montaggio laterale di lastre di vetro, progettata in collaborazione con architetti. Grazie al sistema piatto con anodizzazione opaca, il profilo garantisce un aspetto minimalista ed elegante ideale sia per spazi residenziali (scale, soppalchi, terrazze) che per edifici commerciali — hotel, uffici o centri commerciali.
Il profilo KE 120 di lunghezza 5000 mm supporta un'ampia gamma di spessori del vetro — da 12 mm a 21,52 mm — che consente di utilizzare sia lastre singole temperate che vetro laminato multistrato (VSG/ESG). L'altezza massima della lastra di vetro è di 120 cm, permettendo al sistema di adattarsi alla maggior parte delle applicazioni tipiche per ringhiere.
Caratteristiche chiave del profilo
- Serie: KE 120

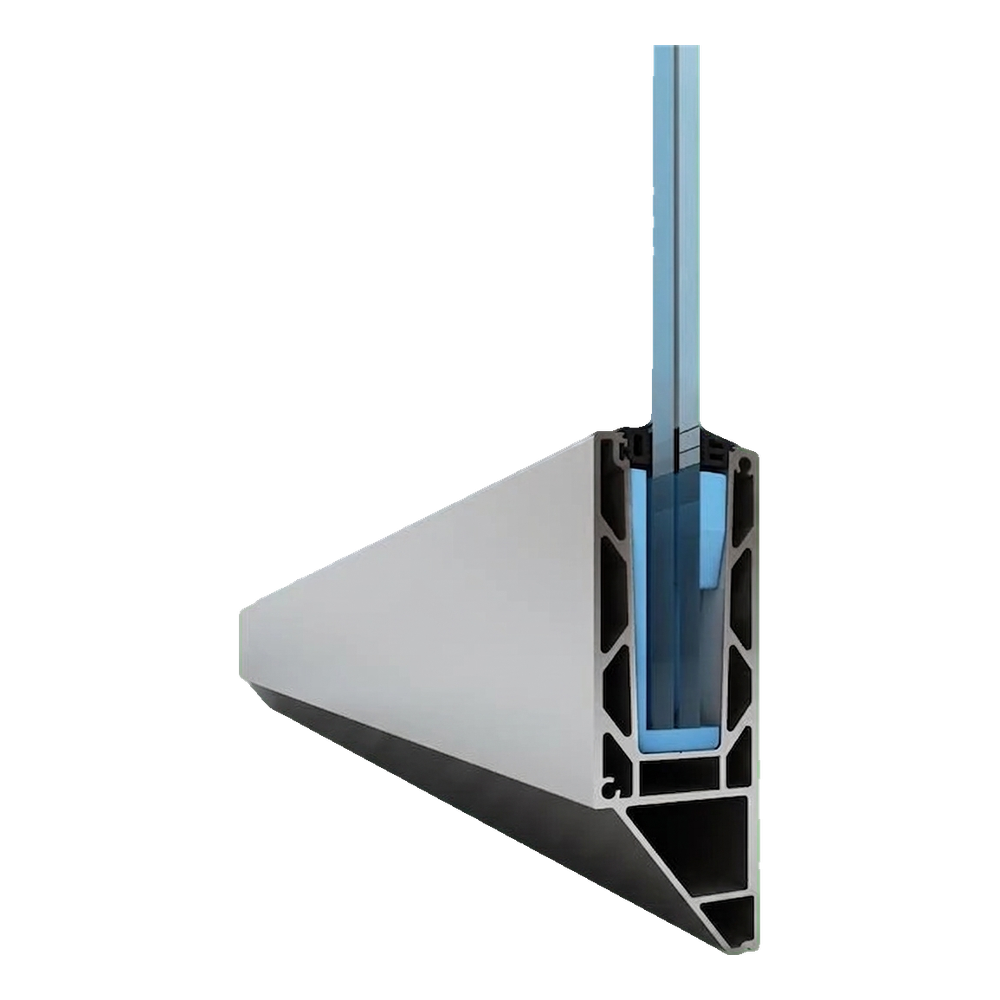

- Tipo di profilo: U a camera per ringhiere completamente in vetro
- Fissaggio: laterale (a parete o struttura portante)
- Sistema: piatto
- Finitura: anodizzazione opaca
- Materiale: lega di alluminio EN AW 6063
- Gamma spessori vetro: 12–21,52 mm
- Altezza massima vetro: 120 cm
- Lunghezza profilo: 5000 mm
- Peso: 28 kg
La versatilità degli spessori del vetro è uno dei maggiori vantaggi del profilo KE 120. Il sistema supporta tre gamme: 12–13,52 mm, 16–17,52 mm e 20–21,52 mm. L'adattamento avviene tramite inserti distanziatori dedicati che centrano e stabilizzano con precisione la lastra di vetro nella camera del profilo. Così un solo tipo di profilo copre le esigenze di progetti diversificati — dalle ringhiere interne leggere a quelle esterne resistenti con vetro laminato spesso.

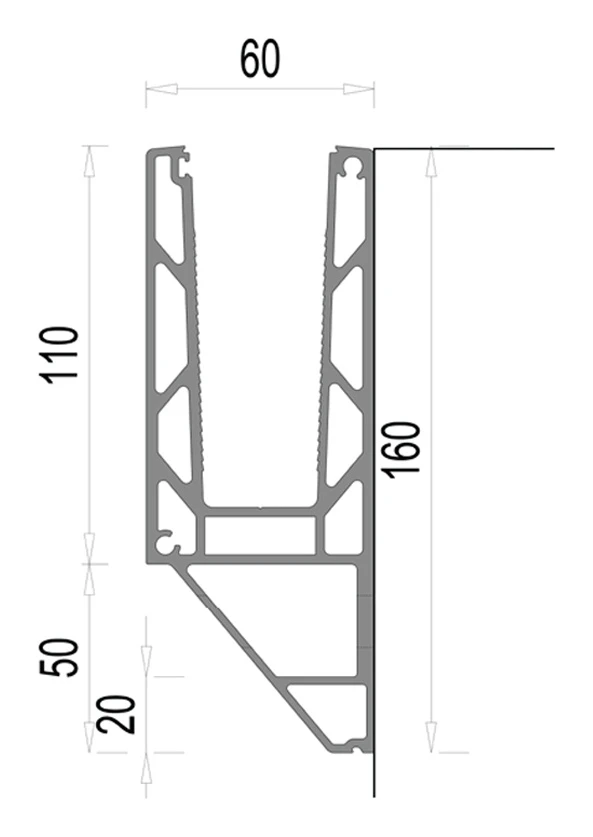

Dimensioni sezione profilo
- Altezza totale profilo: 160 mm
- Altezza parete anteriore (sede per vetro): 110 mm
- Altezza parte inferiore di supporto: 50 mm
- Altezza bordo inferiore anteriore: 20 mm
- Larghezza profilo (alto): 60 mm

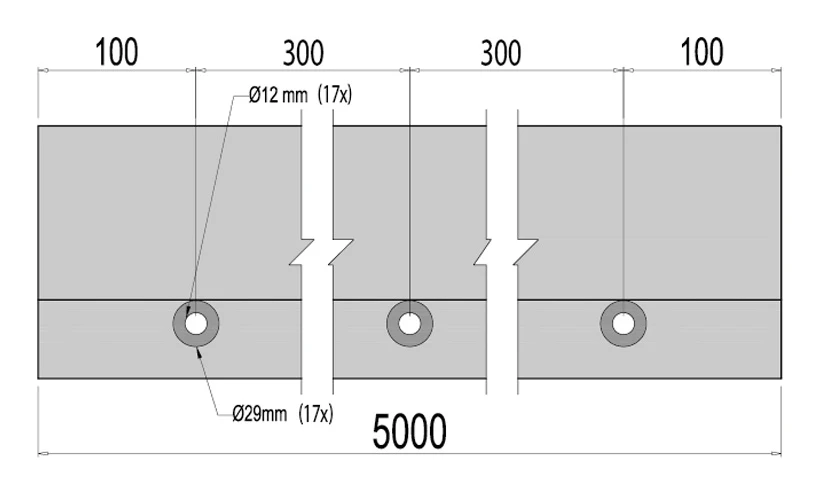

Schema fori di fissaggio
Il profilo ha 17 fori di fissaggio realizzati in fabbrica, distribuiti uniformemente su tutta la lunghezza di 5000 mm. L'interasse dei fori è di 300 mm, mentre la distanza dal bordo del profilo all'asse del primo e ultimo foro è di 100 mm. Ogni foro ha un diametro di Ø12 mm con svasatura Ø29 mm, che permette il montaggio con viti a testa svasata. La disposizione precisa dei fori accelera significativamente l'installazione — non è necessario forare in loco.

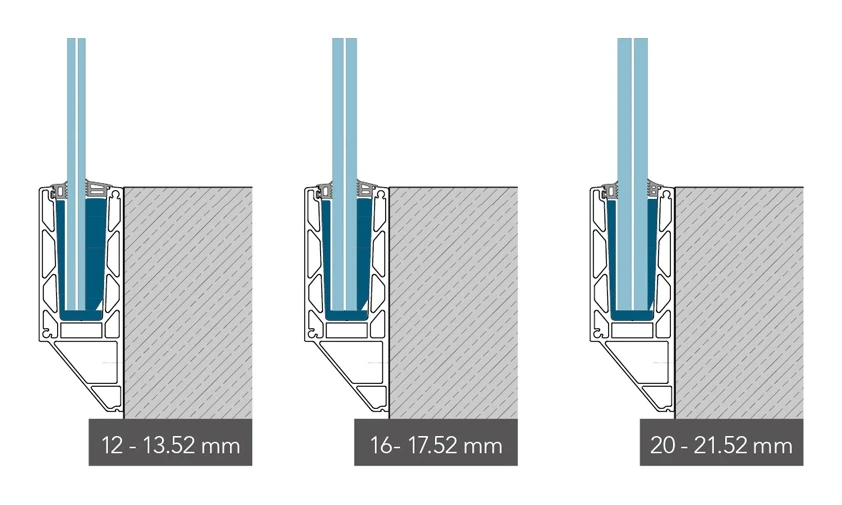

Varianti spessori vetro
Il profilo KE 120 è compatibile con tre gamme di spessori del vetro. La scelta dell'inserto distanziatore appropriato consente un rapido adattamento al progetto specifico — senza dover ordinare un profilo diverso.
Resistenza e resistenza ai carichi

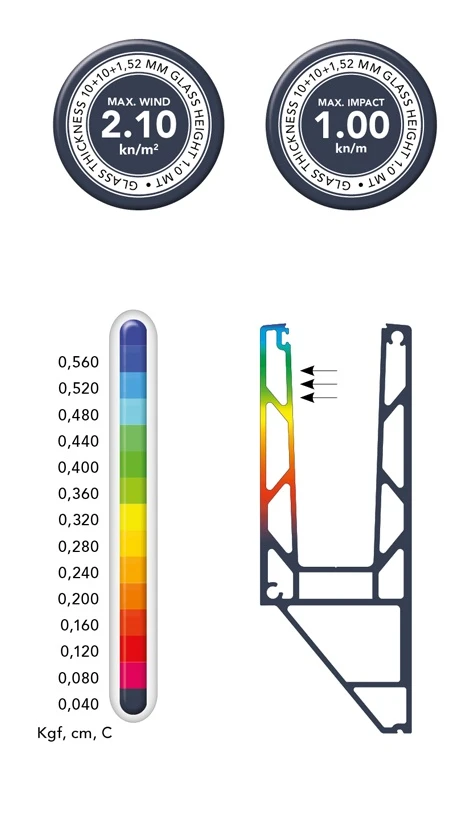

Il profilo KE 120 è stato testato per carichi da vento e da impatto. Per vetro di spessore 10+10+1,52 mm e altezza 1,0 m il carico massimo da vento è di 2,10 kN/m², mentre la forza di impatto massima è di 1,00 kN/m. I risultati di spostamento sono forniti per profilo con lunghezza base 1 m sotto carico orizzontale inferiore a 500 kg (5000 N), dalla base al punto più alto del profilo.
Tabella carichi per serie KE
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro h. 1,0 m | Vetro h. 1,2 m | Vetro h. 1,0 m | Vetro h. 1,2 m | Vetro h. 1,0 m | Vetro h. 1,2 m | |||||||
| Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Dati tecnici
| Tipo di accessorio | Profilo a U |
| Materiale | Alluminio |
