Kit di carrelli con 5 ruote per cancelli scorrevoli autoportanti con accessori

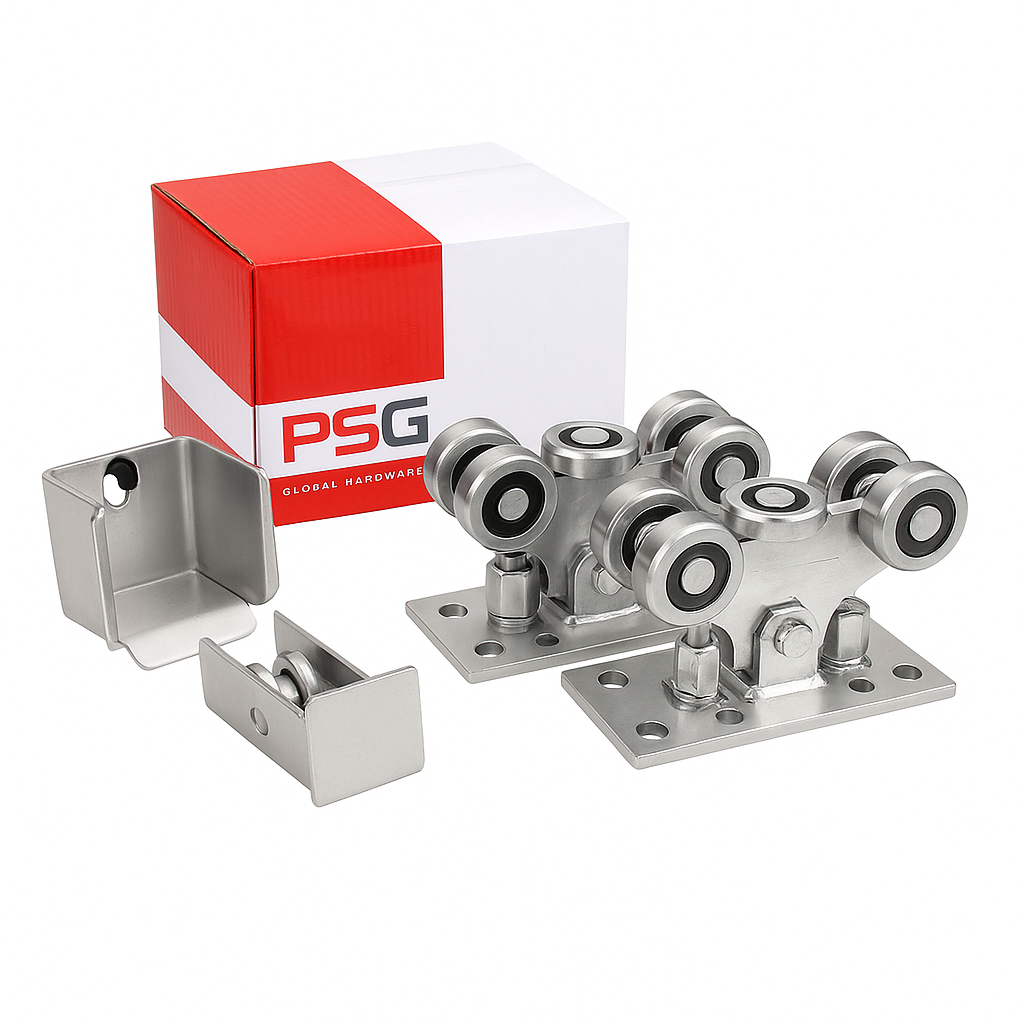

Contenuto del set

• Carrello con 5 rulli metallici — 2 pz.
• Rullo di guida con terminale protettivo — 1 pz.
• Supporto di guida in acciaio con paraurti in gomma — 1 pz.
• Viti di montaggio incluse

Dati generali del set

• Peso del set: 12,24 kg
• Volume dell'imballo: 10 500 cm³
• EAN: 5901289674720

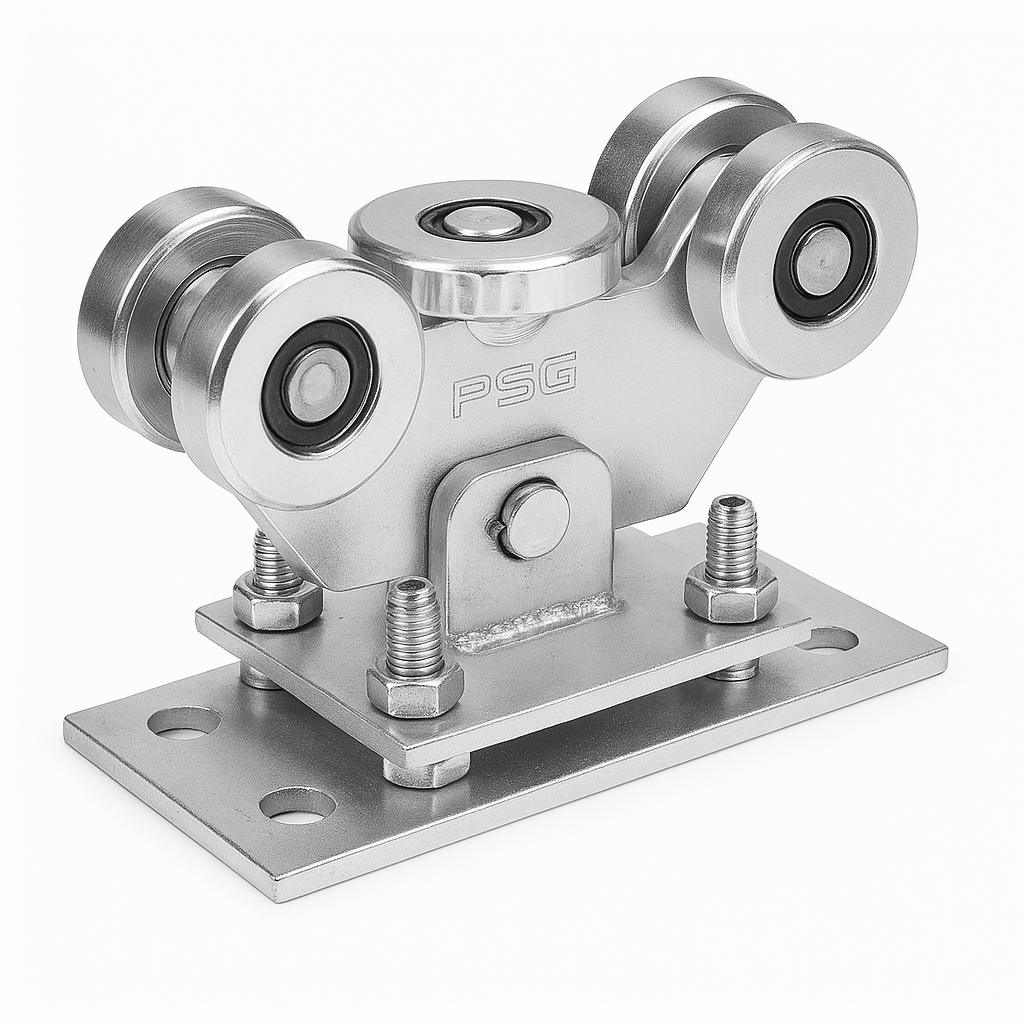

Carrello — struttura e funzionamento

Il carrello è dotato di 5 rulli metallici, di cui 1 rullo orizzontale, che garantiscono una guida stabile del cancello sulla rotaia. La struttura oscillante — il carrello è collegato alla base tramite un perno — gli consente di adattarsi automaticamente al cancello scorrevole, compensando eventuali irregolarità e deviazioni della rotaia. L'altezza del carrello è regolabile tramite viti, il che facilita la messa a punto precisa del cancello durante il montaggio.

• Numero di rulli: 5 (di cui 1 orizzontale)
• Struttura: oscillante (perno di collegamento alla base)
• Regolazione dell'altezza: a vite
• Rotaia compatibile: 70×70×4 mm
• Protezione anticorrosione: zincatura galvanica

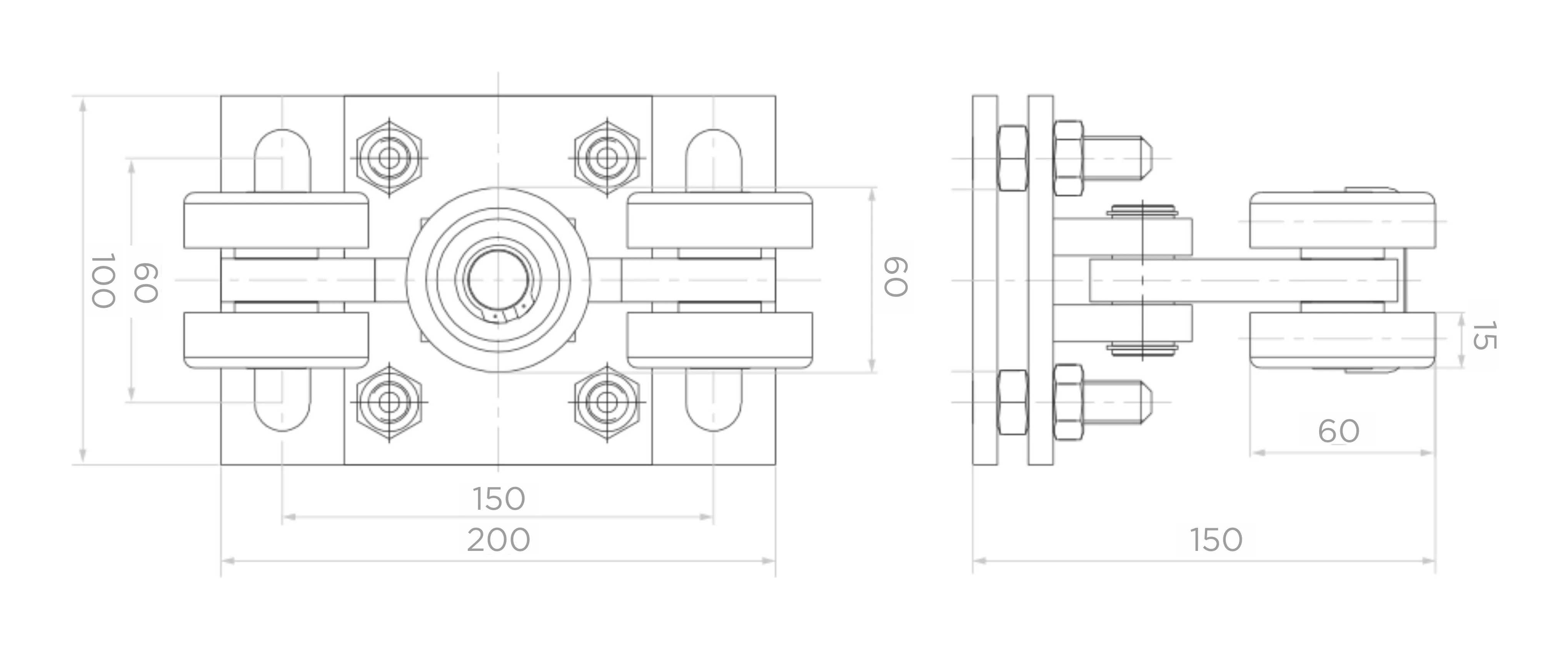

Dimensioni del carrello

• Dimensioni della base (lung. × larg.): 200 × 100 mm
• Interasse dei fori di montaggio: 150 × 60 mm
• Altezza totale: 150 mm
• Altezza dei rulli dalla base: 60 mm
• Spessore della base di montaggio: 15 mm

Rullo di guida con terminale protettivo

Rullo di guida in acciaio montato all'inizio della rotaia del cancello scorrevole autoportante. Dotato di terminale protettivo che protegge l'interno della rotaia dalla penetrazione di neve, ghiaccio e sporcizia — particolarmente importante nelle installazioni esposte a condizioni atmosferiche difficili. Le viti di montaggio sono incluse nella confezione.

• Materiale: acciaio
• Rotaia compatibile: 70×70×4 mm
• Terminale protettivo: sì (protezione da neve e ghiaccio)
• Viti di montaggio: incluse
• Protezione anticorrosione: zincatura galvanica

Supporto di guida in acciaio

Il supporto di guida viene fissato al montante del cancello e accoglie il rullo di guida durante la chiusura del cancello. Grazie a questa soluzione il peso del cancello si distribuisce su un maggior numero di elementi, stabilizzando il cancello in posizione chiusa e prolungando significativamente la durata dei carrelli. Sul pannello posteriore sono presenti 2 fori di montaggio e un paraurti in gomma che ammortizza gli urti.

• Materiale: acciaio
• Rotaie compatibili: 70×70×4 mm e 80×80×5 mm
• Fori di montaggio: 2 pz. (pannello posteriore)
• Paraurti: in gomma
• Protezione anticorrosione: zincatura galvanica

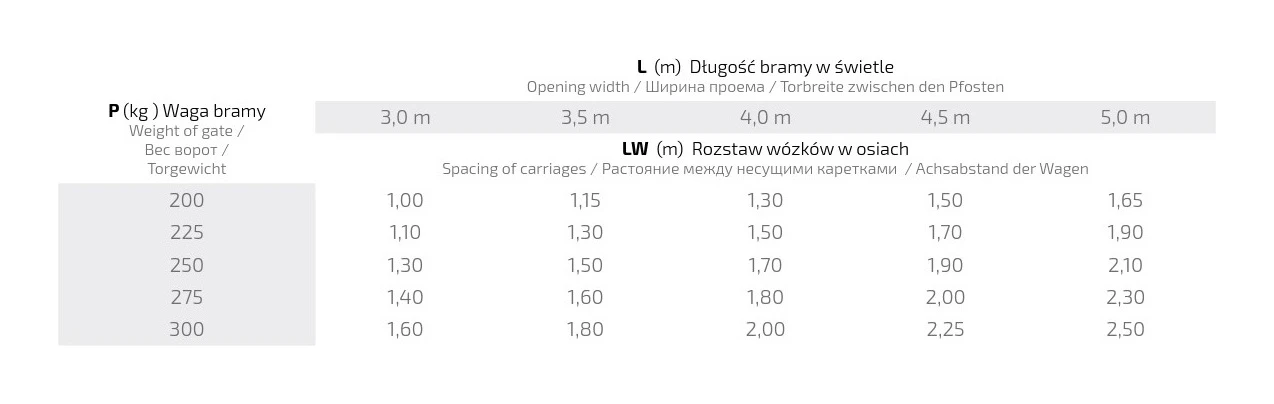

Selezione dell'interasse dei carrelli

Il corretto interasse dei carrelli (LW) dipende dalla lunghezza in luce del cancello (L) e dal peso del cancello (P). La tabella seguente riporta i valori consigliati dell'interasse dei carrelli in metri, che garantiscono il funzionamento ottimale e la durabilità del sistema:

• Peso cancello 200 kg: interasse da 1,00 m (L=3,0 m) a 1,65 m (L=5,0 m)
• Peso cancello 225 kg: interasse da 1,10 m (L=3,0 m) a 1,90 m (L=5,0 m)
• Peso cancello 250 kg: interasse da 1,30 m (L=3,0 m) a 2,10 m (L=5,0 m)
• Peso cancello 275 kg: interasse da 1,40 m (L=3,0 m) a 2,30 m (L=5,0 m)
• Peso cancello 300 kg: interasse da 1,60 m (L=3,0 m) a 2,50 m (L=5,0 m)

Lunghezze in luce del cancello incluse nella tabella: 3,0 m, 3,5 m, 4,0 m, 4,5 m e 5,0 m.

Tutti gli elementi del set sono zincati galvanicamente, garantendo un'efficace protezione anticorrosione e una lunga durata sia nelle installazioni in ambienti interni che in quelle esposte a condizioni atmosferiche variabili. Il kit completo consente all'azienda installatrice di ordinare tutta la componentistica in un'unica voce — senza il rischio di omettere alcun componente.
