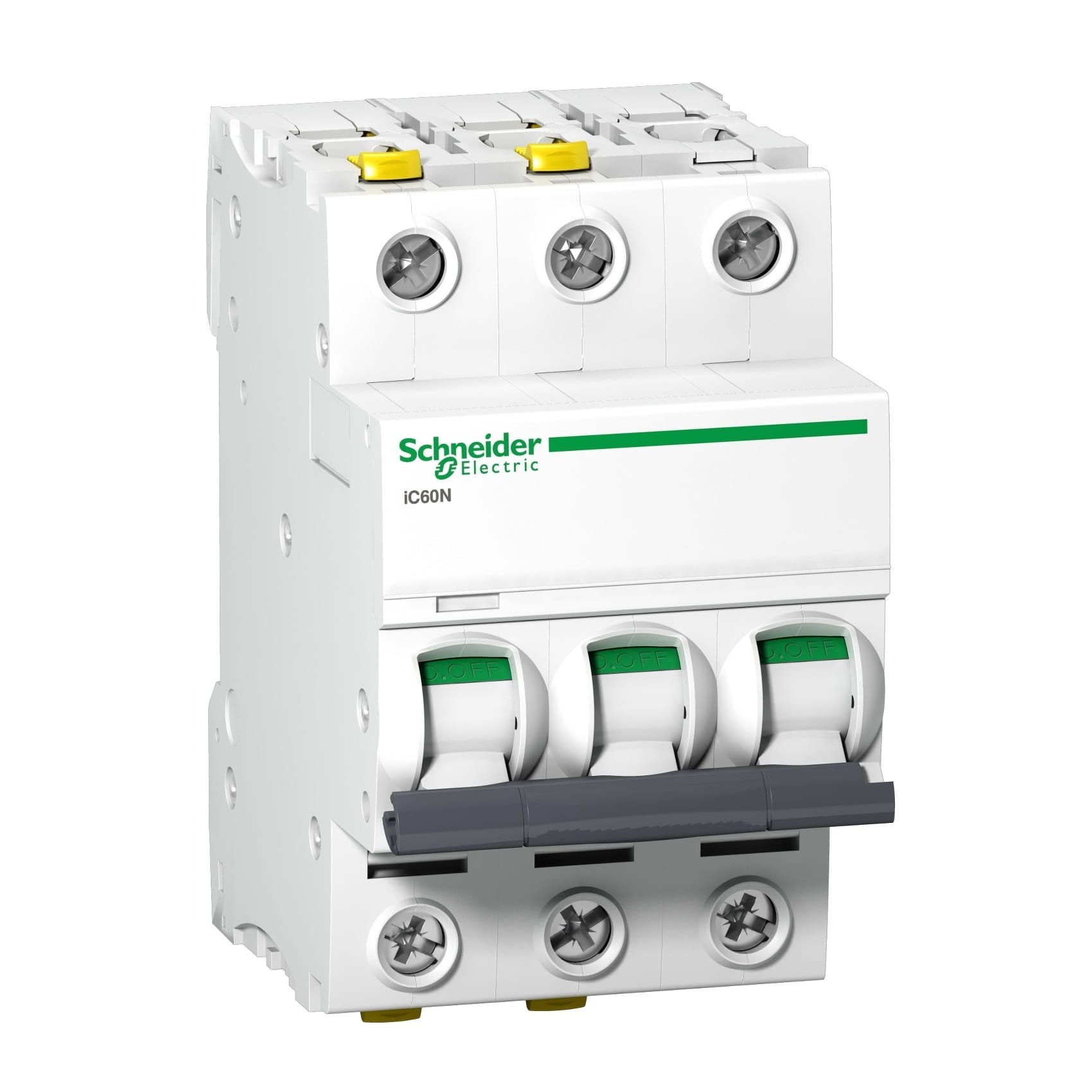

Interruttore magnetotermico Schneider Electric Acti9 3P 16A curva B 6kA
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Schneider Electric Interruttore Magnetotermico B 16A 3P 6kA Acti9
L'interruttore magnetotermico B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 di SCHNEIDER ELECTRIC protegge efficacemente gli impianti elettrici da sovraccarichi e cortocircuiti.
È ideale per la protezione di impianti elettrici in edifici residenziali e strutture simili, integrandosi con altri dispositivi in un sistema di protezione completo adattato alle esigenze dell'edilizia residenziale. Si caratterizza per un potere di interruzione di 6kA.
Specifiche
| Parametro | Valore |
|---|---|
| Applicazione del dispositivo | Distribuzione |
| Gamma di prodotti | Acti 9 |
| Nome del prodotto | Acti 9 iC60 |
| Tipo di prodotto o componente | Interruttore magnetotermico |
| Nome abbreviato del dispositivo | IC60N |
| Descrizione poli | 3P |
| Numero di poli protetti | 3 |
| [In] corrente nominale | 16 A |
| Tipo di rete | [[Corrente continua (DC) Corrente alternata (AC)]] |
| Tecnologia di sgancio | Magnetotermico |
| Caratteristica | B |
| Categoria di utilizzo | [[Categoria A secondo EN 60898-1 Categoria A secondo IEC 60898-1]] |
| Funzione di sezionamento | [[Sì secondo EN 60898-1 Sì secondo EN 60947-2 Sì secondo IEC 60898-1 Sì secondo IEC 60947-2]] |
| Norme | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Parametri aggiuntivi
| Parametro | Valore |
|---|---|
| Frequenza di rete | 50/60 Hz |
| Limite superiore di sgancio magnetico | 4 x In +/- 20 % |
| Classe di limitazione | [[3 secondo EN 60898-1 3 secondo IEC 60898-1]] |
| Tensione nominale di isolamento [Ui] | [[500 V corrente alternata (AC) 50/60 Hz secondo EN 60947-2 500 V corrente alternata (AC) 50/60 Hz secondo IEC 60947-2]] |
| Tensione nominale di tenuta ad impulso [Uimp] | [[6 kV secondo EN 60947-2 6 kV secondo IEC 60947-2]] |
| Indicazione posizione contatti | Sì |
| Tipo di comando | Leva |
| Segnalazione locale | Indicatore di sgancio |
| Base di montaggio | Guida DIN |
| Larghezza in moduli da 9 mm | 6 |
| Altezza | 91 mm |
| Larghezza | 54 mm |
| Profondità | 78,5 mm |
| Peso del prodotto | 0,375 kg |
| Colore | Bianco |
| Durata meccanica | 20000 cicli |
| Durata elettrica | 10000 cicli |
| Collegamenti - morsetti | [[Morsetto doppio (superiore o inferiore) 1…25 mm² rigido Morsetto doppio (superiore o inferiore) 1…16 mm² flessibile]] |
| Lunghezza sezione spellata | 14 mm per collegamento superiore o inferiore |
| Coppia di serraggio | 2 N.m superiore o inferiore |
| Protezione differenziale | Blocco separato |
Ambiente di lavoro
| Parametro | Valore |
|---|---|
| Grado di protezione IP | [[IP20 secondo IEC 60529 IP20 secondo EN 60529]] |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | IV |
| Tropicalizzazione | 2 |
| Umidità relativa | 95 % a 55 °C |
| Temperatura ambiente di funzionamento | -35…70 °C |
| Temperatura ambiente per lo stoccaggio | -40…85 °C |
Offerta di sviluppo sostenibile
| Parametro | Valore |
|---|---|
| Stato offerta sostenibile | Prodotto Green Premium |
| Senza SVHC REACh | Sì |
| Direttiva europea RoHS | Conforme |
| Senza metalli pesanti tossici | Sì |
| Senza mercurio | Sì |
| Norma RoHS Cina | Direttiva RoHS Cina proattiva (al di fuori dell'ambito legale RoHS Cina) |
| RAEE | Il prodotto deve essere smaltito in conformità con le normative vigenti nell'Unione Europea in materia di rifiuti e non può essere gettato insieme ai rifiuti ordinari. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Caratteristica di intervento | B |
| Tipo di interruttore | sovracorrente |
| Corrente nominale [A] | 16A |
| Numero di poli | 3P |
| Potere di interruzione [kA] | 6 kA |
| Marca | SCHNEIDER ELECTRIC |
