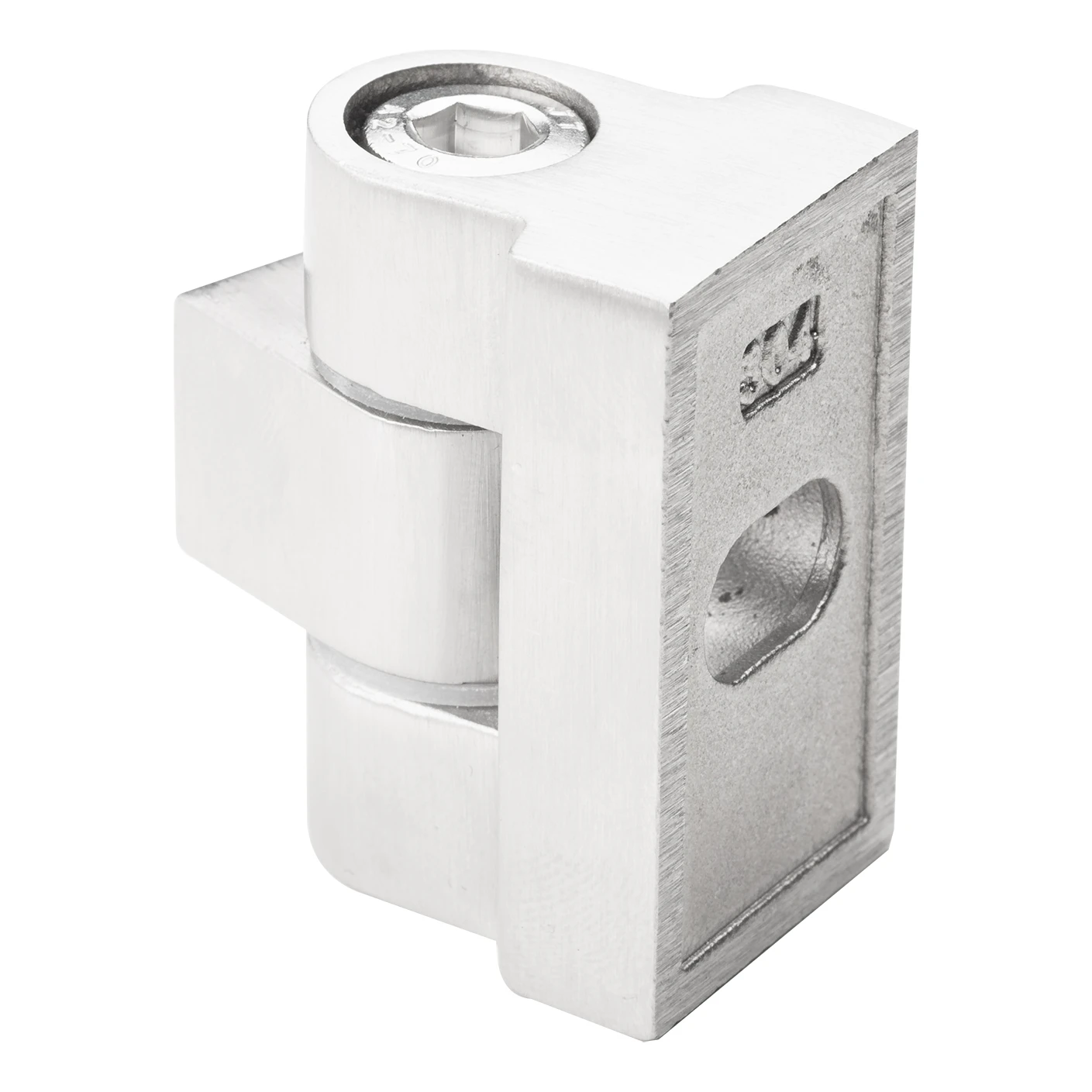

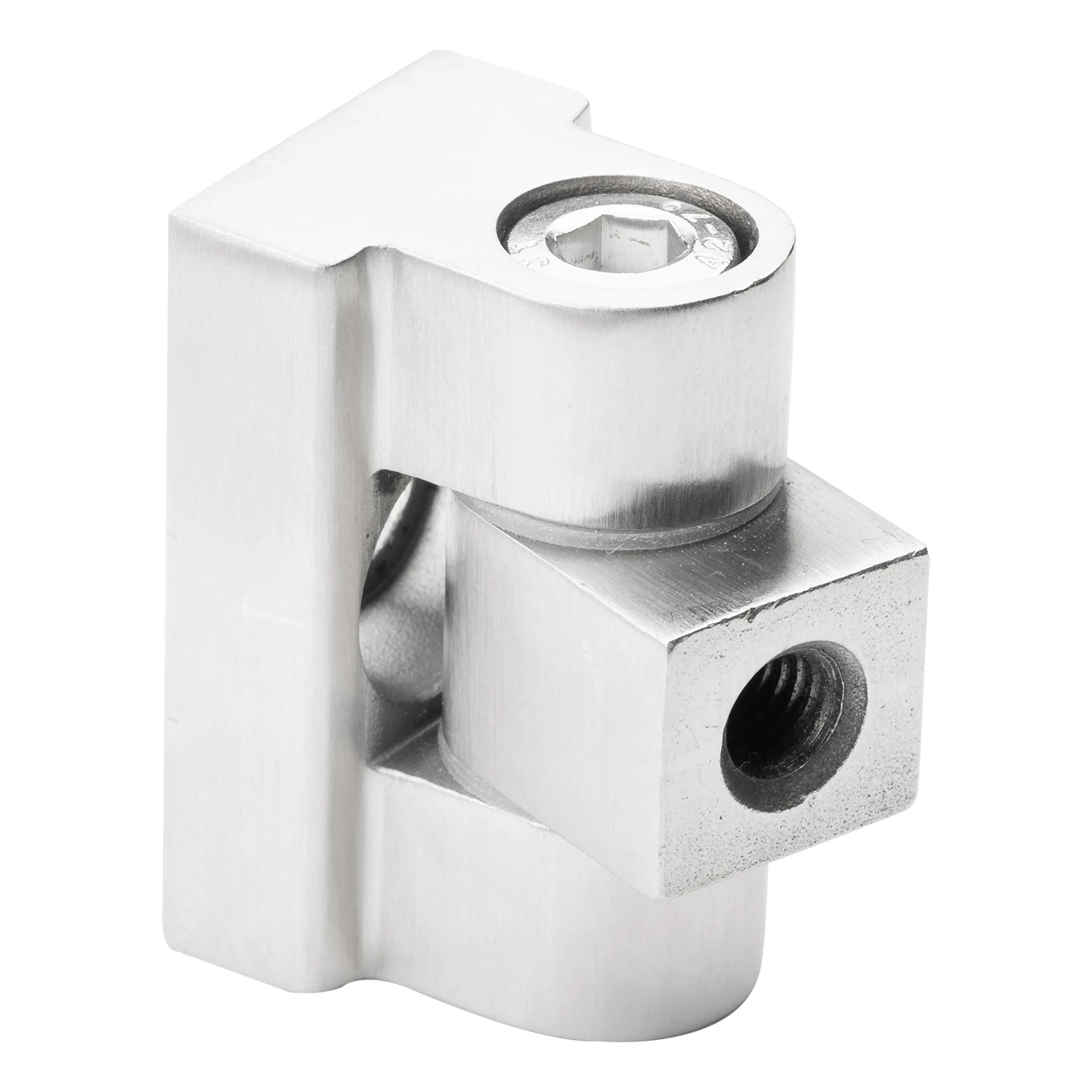

Cerniera 180° per supporto vetro 45 x 45 x 26 mm AISI304, satinata
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Cerniera 180° per supporto vetro AISI 304 – 45×45×26 mm, satinata
Cerniera 180° per supporto vetro in acciaio inossidabile AISI 304 con finitura satinata — elemento di collegamento di precisione destinato a sistemi di balaustre in vetro montati su tubi con diametro 42,4 mm. Grazie alla rotazione completa di 180° (2 × 90°) consente una regolazione fluida dell'angolo di posizionamento dei pannelli in vetro, facilitando notevolmente il montaggio su forme architettoniche atipiche.
Costruzione solida e resistenza alla corrosione
La cerniera è realizzata in acciaio inossidabile AISI 304, che garantisce elevata resistenza meccanica ed eccellente resistenza alla corrosione — anche in ambienti ad alta umidità come piscine, terrazze o balconi. La finitura satinata della superficie maschera efficacemente impronte e piccole macchie, mantenendo un aspetto elegante e moderno per tutto il periodo di utilizzo.
Il montaggio avviene tramite avvitatura (filettatura M8), che garantisce elevata resistenza del collegamento e al contempo consente facile smontaggio senza attrezzi specializzati. Questo è un vantaggio importante per le squadre di montaggio, che possono correggere rapidamente il posizionamento dei pannelli in vetro durante l'installazione.
Specifiche tecniche
- Materiale: acciaio inossidabile AISI 304
- Finitura: satinata
- Angolo di apertura: 180° (2 × 90°)
- Diametro tubo: 42,4 mm (R 21,2 mm)
- Spessore vetro: da 6 mm a 10,76 mm
- Dimensioni base (L × H × W): 45 × 45 × 26 mm
- Dimensioni occhiello rotante (L × H × W): 24,5 × 18 × 15 mm
- Profondità assemblaggio (dimensione di riferimento): ca. 40,1 mm
- Filettatura di montaggio: M8
- Diametro foro per perno: ø8,2 / ø8,5 mm
- Diametro svasatura per testa vite: ø13,5 mm
- Foro asolato nella base: 13,5 × 9 mm
- Smussi: 2×C0,5 sull'occhiello, C1 sui fori filettati
- Rugosità superficie: Ra 1,6 / Ra 3,2
- Peso: 0,16 kg
- EAN: 5903313205153
Applicazione e compatibilità
La cerniera è destinata al lavoro con supporti per vetro di spessore da 6 a 10,76 mm, includendo sia lastre singole temperate che vetro laminato VSG. Montata su tubi con diametro 42,4 mm, si adatta perfettamente a sistemi di balaustre in vetro, corrimano e vetrate architettoniche. Il foro asolato nella base consente una regolazione precisa della posizione di montaggio.

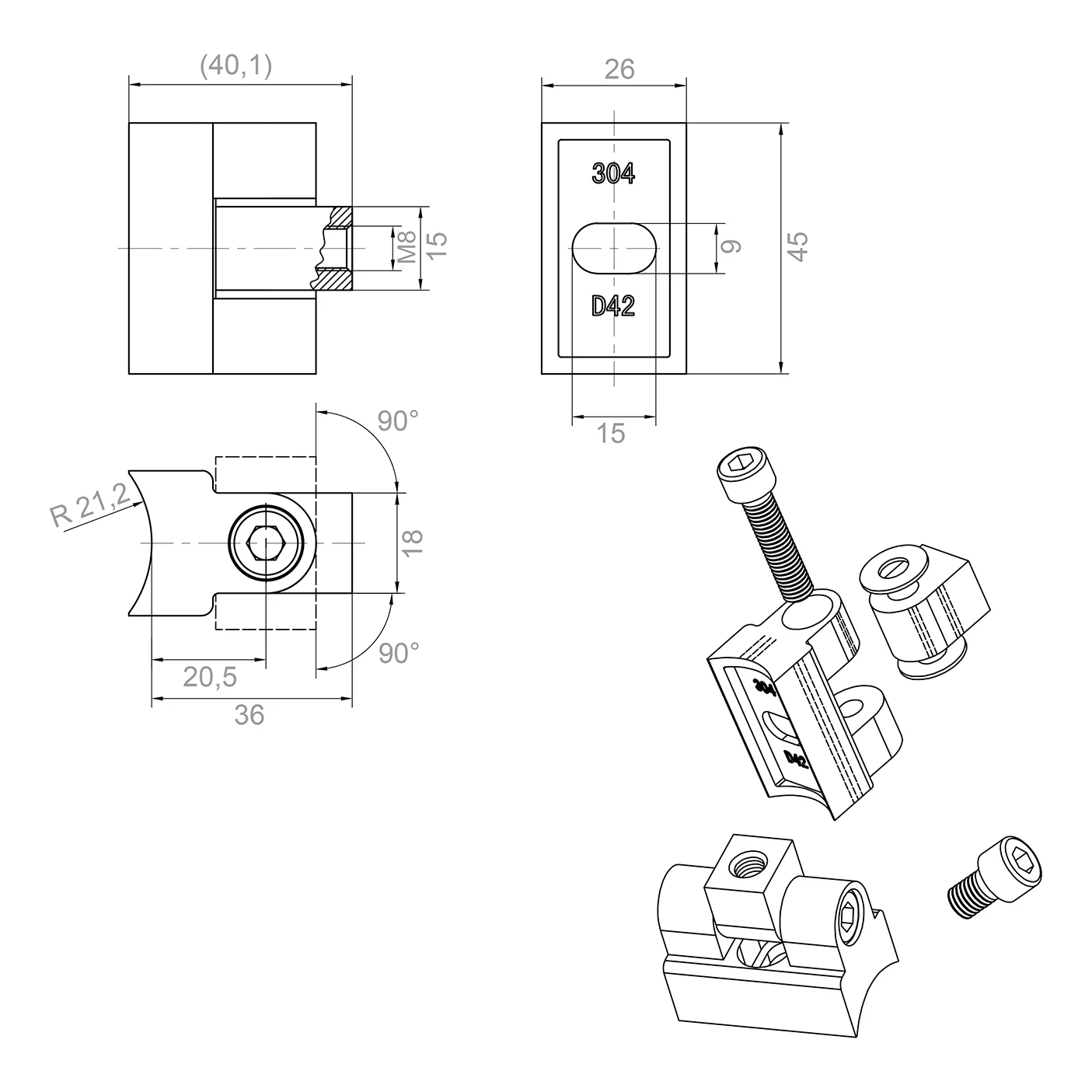

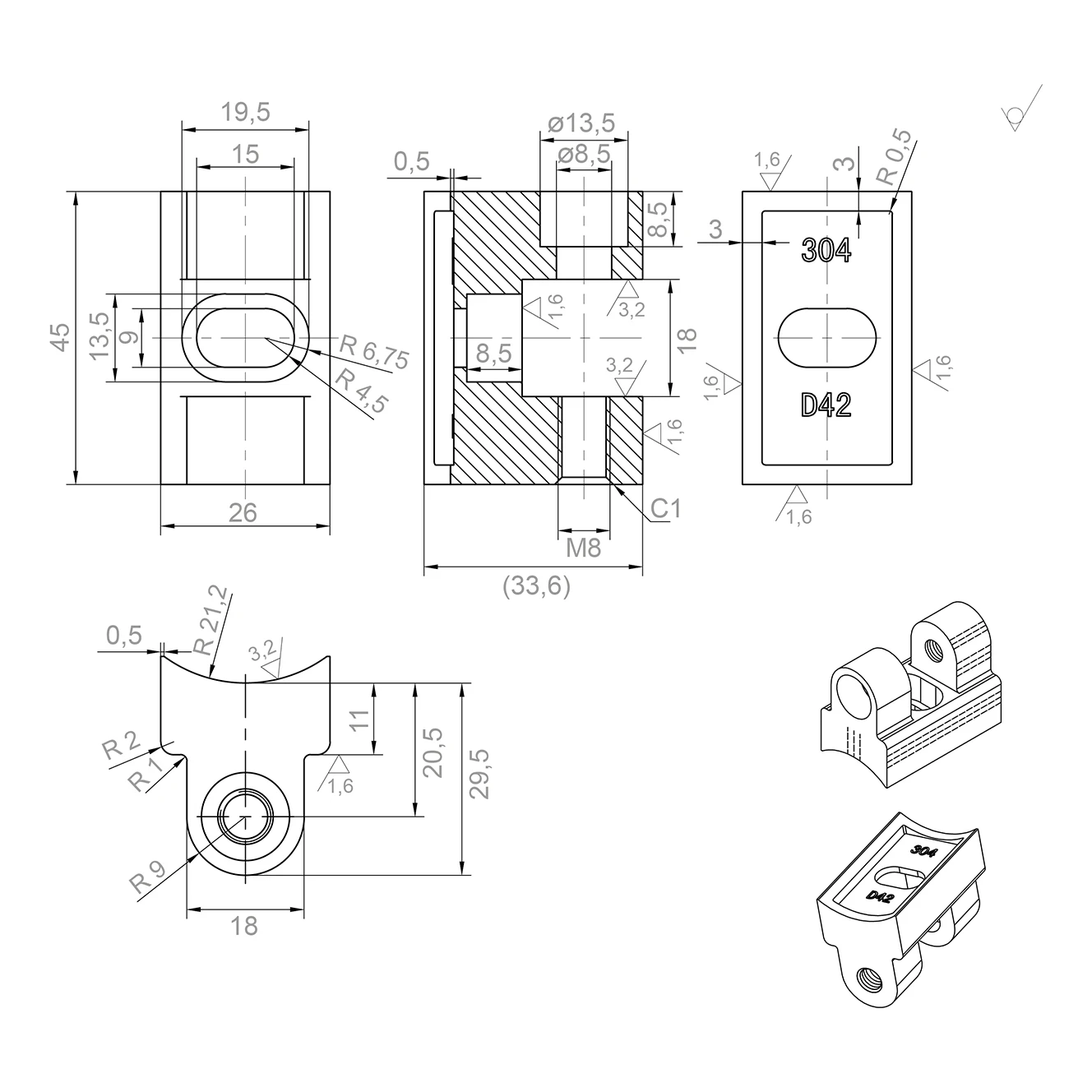

Disegni quotati
Dati tecnici
| Spessore del vetro [mm] | 10,38-17,52 |
| Materiale | AISI 304 |
| Finitura | Satinato |
| Sistema di montaggio | Piatto |
